首页  >  产品百科  >  HAE200-48S3P3W

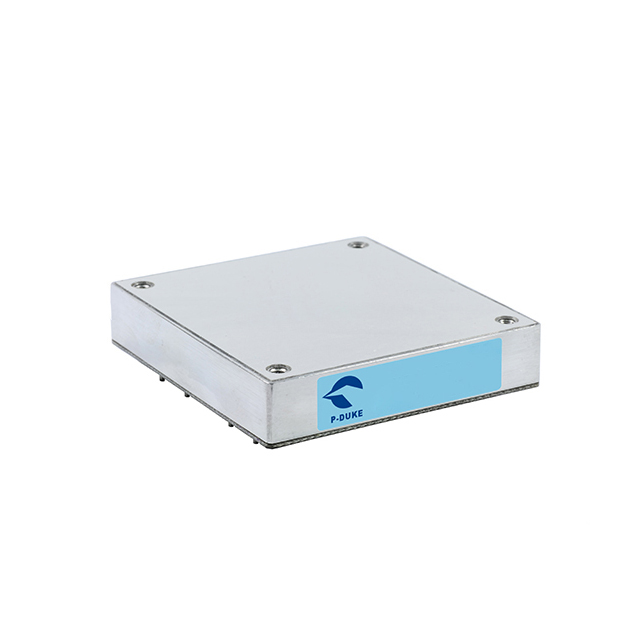

HAE200-48S3P3W

产品分类: DC-DC稳压器
厂牌: P-DUKE/台湾博大
产品描述: 1 3.3V 75V 16.5V 通孔安装 61mm*57.9mm*12.7mm
供应商型号:
供应商:
标准整包数: 0
P-DUKE/台湾博大 DC-DC稳压器 HAE200-48S3P3W

HAE200-48S3P3W概述

    HAE200 系列直流电源模块技术手册

    1. 产品简介


    HAE200系列直流电源模块是由P-DUKE Technology Co., Ltd.开发的高性能电源模块,适用于多种工业应用,如铁路自动化、数据通信、工业测量、电信、汽车、船舶、充电站、医疗设备、光伏等领域。这些模块可以提供稳定的输出电压,具有高效能和高可靠性,适用于各种恶劣的工作环境。

    2. 技术参数


    以下表格提供了HAE200系列模块的技术规格和性能参数:
    | 型号编号 | 输入范围(VDC) | 输出电压(VDC) | 输出电流(A) @ 满载 | 输入电流(mA) @ 空载 | 效率(%) | 最大电容负载(μF) |
    ||
    | HAE200-24S3P3W | 9~36 | 3.3 | 50 | 25 | 87 | 151000 |
    | HAE200-24S05W | 9~36 | 5 | 36 | 30 | 90 | 72000 |
    | HAE200-24S12W | 8.5~36 | 12 | 15 | 30 | 89 | 12500 |
    | HAE200-24S15W | 8.5~36 | 15 | 12 | 30 | 90 | 8000 |
    | HAE200-24S24W | 8.5~36 | 24 | 7.5 | 35 | 90 | 3100 |
    | HAE200-24S28W | 8.5~36 | 28 | 6.5 | 40 | 90 | 2300 |
    | HAE200-24S48W | 8.5~36 | 48 | 3.7 | 45 | 89 | 770 |
    | HAE200-48S3P3W | 16.5~75 | 3.3 | 50 | 20 | 88 | 151000 |
    | HAE200-48S05W | 16.5~75 | 5 | 40 | 20 | 91 | 80000 |
    | HAE200-48S12W | 16.5~75 | 12 | 18 | 20 | 90 | 15000 |
    | HAE200-48S15W | 16.5~75 | 15 | 14 | 20 | 91 | 9300 |
    | HAE200-48S24W | 16.5~75 | 24 | 9 | 20 | 90 | 3700 |
    | HAE200-48S28W | 16.5~75 | 28 | 7.5 | 25 | 91 | 2600 |
    | HAE200-48S48W | 16.5~75 | 48 | 4.5 | 25 | 90 | 930 |
    | HAE200-110S3P3W | 43~160 | 3.3 | 57 | 10 | 87 | 172000 |
    | HAE200-110S05W | 43~160 | 5 | 44 | 10 | 89 | 88000 |
    | HAE200-110S12W | 43~160 | 12 | 20 | 10 | 89 | 16600 |
    | HAE200-110S15W | 43~160 | 15 | 16 | 10 | 90 | 10600 |
    | HAE200-110S24W | 43~160 | 24 | 10 | 10 | 89 | 4100 |
    | HAE200-110S28W | 43~160 | 28 | 8.5 | 15 | 90 | 3000 |
    | HAE200-110S48W | 43~160 | 48 | 5 | 15 | 89 | 1000 |

    3. 产品特点和优势


    HAE200系列具有以下显著特点和优势:
    - 宽输入电压范围:模块支持广泛的输入电压范围,能够适应不同应用场景的需求。
    - 高效能:在满载条件下,效率高达91%,保证能源利用率最大化。
    - 高可靠性:通过严格的环境和热测试,确保在恶劣环境中稳定运行。
    - 安全保护机制:具备过压、过流、短路保护等功能,提高系统安全性。
    - 温度调节能力:可在-40°C至+115°C的宽温范围内正常工作。
    - 多种组装选项:提供多种散热选项,可根据需求选择合适的散热方案。

    4. 应用案例和使用建议


    应用案例:
    - 铁路自动化系统:在轨道交通系统中,HAE200系列电源模块可以为列车控制系统提供稳定的电力供应。
    - 工业测量设备:适用于工业自动化控制设备,提供可靠且稳定的电源。
    使用建议:
    - 在使用前,请确保模块安装在符合要求的散热底板上,以避免过热影响性能。
    - 如需调整输出电压,可通过外部电阻连接到Trim针进行微调。
    - 在高压应用中,建议使用铝电解电容器以提高稳定性。

    5. 兼容性和支持


    HAE200系列模块具有良好的兼容性,可以与其他电子元件和设备配合使用。制造商提供全面的支持和服务,包括技术咨询、维修和更换服务,以确保客户获得最佳体验。

    6. 常见问题与解决方案


    以下是一些常见问题及其解决方案:
    - 问题:电源模块启动时无法正常工作
    - 解决方案:检查输入电压是否在正常范围内,确认是否有正确的接地连接。

    - 问题:模块过热
    - 解决方案:确保散热底板正确安装,且有足够的空气流动以帮助散热。

    7. 总结和推荐


    总结:
    HAE200系列电源模块以其广泛的输入电压范围、高效率、高可靠性以及完善的安全保护机制,在多个工业应用领域表现出色。经过全面的环境和热测试,证明其在极端条件下也能保持稳定运行。
    推荐:
    综上所述,HAE200系列模块是适用于各种工业应用场景的理想选择,特别是对可靠性要求较高的场合。强烈推荐在需要稳定、高效电源解决方案的项目中采用。

HAE200-48S3P3W参数

参数
最小输出电压 -
输出类型 -
功能 -
输出数量 1
最大输出电压 3.3V
最小输入电压 16.5V
拓扑 -
开关频率 -
同步整流器 -
最大输入电压 75V
长*宽*高 61mm*57.9mm*12.7mm
安装方式 通孔安装
应用等级 商用级
包装方式 盒装

HAE200-48S3P3W数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC稳压器 P-DUKE/台湾博大 HAE200-48S3P3W HAE200-48S3P3W数据手册

HAE200-48S3P3W封装设计

查看详情并下载
Symbol
Footprint
3D Model
