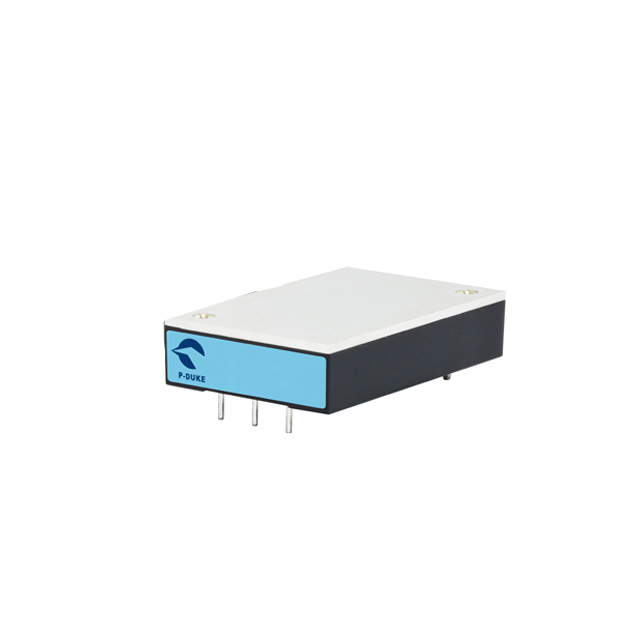

QAE40-72S15U

产品分类: DC-DC稳压器
厂牌: P-DUKE/台湾博大
产品描述: 1 15V 160V 14V 通孔安装 57.9mm*36.8mm*12.7mm
供应商型号:
供应商:
标准整包数: 0
P-DUKE/台湾博大 DC-DC稳压器 QAE40-72S15U

QAE40-72S15U概述

    QAE40U 系列电源模块技术手册

    产品简介


    QAE40U系列是由P-DUKE Technology Co., Ltd.生产的电源模块,适用于铁路自动化、数据通信、工业测量、电信、汽车、船舶、充电器、医疗和光伏等领域。该系列产品提供了多种输入输出电压组合,具有高效率和稳定的工作性能,适用于多种严苛的应用环境。

    技术参数


    QAE40U系列的主要技术参数如下:
    | 型号 | 输入范围(VDC) | 输出电压(VDC) | 最大输出电流(A) | 输入电流(mA) | 效率(%) | 最大电容负载(μF) |
    ||
    | QAE40-36S05U | 9 ~ 75 | 5 | 8 | 20 | 89 | 16000 |
    | QAE40-36S12U | 9 ~ 75 | 12 | 3.33 | 30 | 91 | 2800 |
    | QAE40-36S15U | 9 ~ 75 | 15 | 2.67 | 30 | 91 | 1800 |
    | QAE40-36S24U | 9 ~ 75 | 24 | 1.67 | 20 | 90 | 720 |
    | QAE40-36S28U | 9 ~ 75 | 28 | 1.43 | 20 | 91 | 520 |
    | QAE40-36S48U | 9 ~ 75 | 48 | 0.83 | 20 | 91 | 180 |
    | QAE40-36S53U | 9 ~ 75 | 53 | 0.75 | 20 | 91 | 150 |
    | QAE40-72S05U | 14 ~ 160 | 5 | 8 | 15 | 89 | 16000 |
    | QAE40-72S12U | 14 ~ 160 | 12 | 3.33 | 20 | 91 | 2800 |
    | QAE40-72S15U | 14 ~ 160 | 15 | 2.67 | 20 | 91 | 1800 |
    | QAE40-72S24U | 14 ~ 160 | 24 | 1.67 | 15 | 90 | 720 |
    | QAE40-72S28U | 14 ~ 160 | 28 | 1.43 | 15 | 91 | 520 |
    | QAE40-72S48U | 14 ~ 160 | 48 | 0.83 | 15 | 90 | 180 |
    | QAE40-72S53U | 14 ~ 160 | 53 | 0.75 | 15 | 91 | 150 |
    其他技术参数:
    - 输入启动电压:9VDC(36Vin),14VDC(72Vin)
    - 输入关断电压:7.3VDC(36Vin),10VDC(72Vin)
    - 输入瞬态电压:最大8.1VDC(36Vin),12VDC(72Vin)
    - 过电压保护:120% ~ 135%
    - 过载保护:120% ~ 140%
    - 短路保护:连续自动恢复
    - 隔离电压:输入到输出 3000VAC(36Vin),2250VDC(36Vin)
    - 工作温度范围:-40°C ~ +105°C
    - 存储温度范围:-55°C ~ +125°C
    - EMC规格:符合EN55032、EN50121-3-2等标准

    产品特点和优势


    QAE40U系列具有以下特点和优势:
    - 超宽输入电压范围,适应各种输入系统;
    - 高效率和低功耗,可节省能源成本;
    - 强大的过载保护和短路保护机制,确保安全可靠运行;
    - 支持远程控制和监测,便于管理和维护;
    - 适用于严苛的工业环境,具备良好的抗震、抗振动性能;
    - 通过多项国际认证,确保产品质量和可靠性。

    应用案例和使用建议


    QAE40U系列广泛应用于铁路自动化、电信基站、电动汽车充电桩等领域。例如,在电信基站中,它可以作为稳定的电源供应单元,为整个系统提供可靠的电力支持。在实际应用中,可以根据需求选择合适的输入输出电压组合,并合理布置散热器以确保良好的散热效果。
    使用建议:
    - 在安装过程中,建议加装合适的外部滤波电容,以提高系统的稳定性和可靠性。
    - 为了提高系统的安全性,建议在输入端添加适当的保险丝。

    兼容性和支持


    QAE40U系列支持多种电子元器件和设备的兼容性,包括铝电解电容器等。厂商提供全面的技术支持和服务,包括安装指导、故障诊断和维修服务。

    常见问题与解决方案


    - 问题一:输入电压超出正常范围。
    - 解决方案:检查输入电源是否正常,调整输入电压至规定范围内。
    - 问题二:输出电压不稳定。
    - 解决方案:检查输出电容是否老化,更换新的电容。
    - 问题三:过载保护频繁触发。
    - 解决方案:检查负载情况,确保不超过额定值;如有必要,增加散热措施。

    总结和推荐


    QAE40U系列电源模块以其高效率、高可靠性和广泛的适用性,成为众多工业领域的首选电源解决方案。其强大的保护机制和广泛的输入输出电压范围,使其能够在各种复杂环境中稳定运行。对于需要高效、稳定电源供应的应用场合,强烈推荐使用QAE40U系列。
    更多详细信息和技术支持,请访问[P-DUKE官网](www.pduke.com)。

QAE40-72S15U参数

参数
最小输入电压 14V
功能 -
最小输出电压 -
输出数量 1
开关频率 -
拓扑 -
输出类型 -
最大输入电压 160V
同步整流器 -
最大输出电压 15V
长*宽*高 57.9mm*36.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
包装方式 盒装

QAE40-72S15U数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC稳压器 P-DUKE/台湾博大 QAE40-72S15U QAE40-72S15U数据手册

QAE40-72S15U封装设计

查看详情并下载
Symbol
Footprint
3D Model
