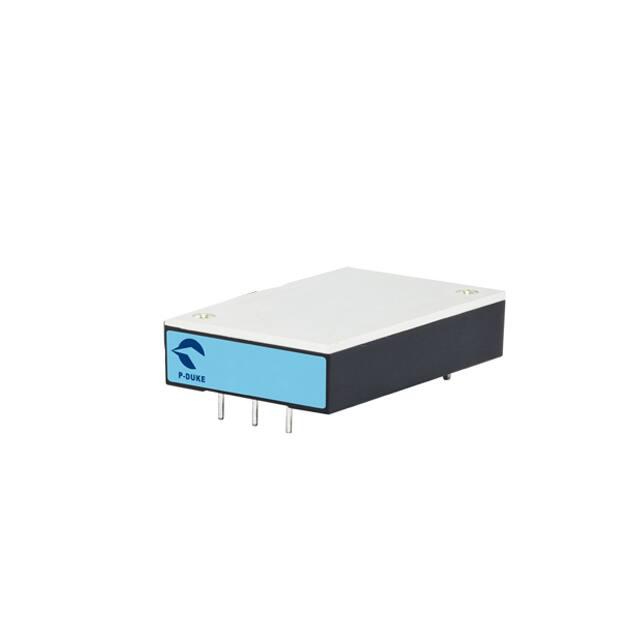

QAE40-72S48U

产品分类: DC-DC稳压器
厂牌: P-DUKE/台湾博大
产品描述: 1 48V 160V 14V 通孔安装 57.9mm*36.8mm*12.7mm
供应商型号:
供应商:
标准整包数: 0
P-DUKE/台湾博大 DC-DC稳压器 QAE40-72S48U

QAE40-72S48U概述

    QAE40U系列技术手册解析



    产品简介




    QAE40U系列是P-DUKE公司生产的一款适用于多种工业领域的直流电源模块。该系列产品具备广泛的输入电压范围(36至160VDC),能够提供稳定可靠的输出电压。它广泛应用于铁路自动化、数据通信、工业测量、电信、汽车、船舶、充电站、医疗设备及光伏等领域。


    技术参数




    以下为QAE40U系列的技术规格和性能参数:

    | 型号编号 | 输入电压范围 (VDC) | 输出电压 (VDC) | 最大输出电流 (A) | 效率 (%) | 最大电容负载 (μF) |
    |----------|---------------------|----------------|------------------|----------|--------------------|
    | QAE40-36S05U | 9 ~ 75 | 5 | 8 | 89 | 16000 |
    | QAE40-36S12U | 9 ~ 75 | 12 | 3.33 | 91 | 2800 |
    | QAE40-36S15U | 9 ~ 75 | 15 | 2.67 | 91 | 1800 |
    | QAE40-36S24U | 9 ~ 75 | 24 | 1.67 | 90 | 720 |
    | QAE40-36S28U | 9 ~ 75 | 28 | 1.43 | 91 | 520 |
    | QAE40-36S48U | 9 ~ 75 | 48 | 0.83 | 91 | 180 |
    | QAE40-36S53U | 9 ~ 75 | 53 | 0.75 | 91 | 150 |
    | QAE40-72S05U | 14 ~ 160 | 5 | 8 | 89 | 16000 |
    | QAE40-72S12U | 14 ~ 160 | 12 | 3.33 | 91 | 2800 |
    | QAE40-72S15U | 14 ~ 160 | 15 | 2.67 | 91 | 1800 |
    | QAE40-72S24U | 14 ~ 160 | 24 | 1.67 | 90 | 720 |
    | QAE40-72S28U | 14 ~ 160 | 28 | 1.43 | 91 | 520 |
    | QAE40-72S48U | 14 ~ 160 | 48 | 0.83 | 90 | 180 |
    | QAE40-72S53U | 14 ~ 160 | 53 | 0.75 | 91 | 150 |


    产品特点和优势




    QAE40U系列的特点如下:

    1. 宽泛的输入电压范围:可以适应各种不同的电源环境。
    2. 高效率:在全负载条件下,效率可达91%。
    3. 快速瞬态响应:可在25%负载步进变化时,恢复时间仅为250μs。
    4. 过压保护:采用打嗝模式保护,可承受高达135%的输出电压。
    5. 结构紧凑:具有铝基板与塑料外壳,重量仅64克。
    6. 高可靠性:符合多项国际安全和标准认证,如IEC/EN/UL 62368-1等。


    应用案例和使用建议




    典型连接场景:例如在铁路自动化设备中,该系列电源模块可以为列车控制系统提供稳定的电力供应。对于需要频繁启动和关闭的应用场合,建议使用外部滤波电容器以提高稳定性。

    使用建议:考虑到输入源阻抗对系统稳定性的影响,建议添加外部滤波电容器以提高性能。此外,当连接两个螺栓到屏蔽平面时,可以降低EMI干扰。


    兼容性和支持




    QAE40U系列与多种常见的电子元器件兼容。为了确保最佳性能,厂商推荐使用指定型号的电解电容器(如Nippon Chemi-con KY系列)。对于更详细的支持信息,可以联系P-DUKE的技术支持团队。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |------|---------|
    | 输入电压波动过大 | 使用外部滤波电容器稳定输入电压。 |
    | 系统启动失败 | 检查输入线熔丝是否正确安装。 |
    | 输出电压不稳定 | 调整外部电阻值以实现输出电压调整。 |


    总结和推荐




    综合评估:QAE40U系列电源模块具有广泛的应用范围和卓越的性能指标。凭借其高效率、高可靠性和良好的兼容性,该系列产品在工业和专业应用领域具有很强的市场竞争力。

    推荐意见:鉴于其在多种工业场景下的适用性和优异的表现,强烈推荐QAE40U系列电源模块用于需要高稳定性和高性能供电的设备中。

QAE40-72S48U参数

参数
同步整流器 -
拓扑 -
最大输出电压 48V
输出类型 -
功能 -
最小输出电压 -
最小输入电压 14V
输出数量 1
最大输入电压 160V
开关频率 -
长*宽*高 57.9mm*36.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QAE40-72S48U数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC稳压器 P-DUKE/台湾博大 QAE40-72S48U QAE40-72S48U数据手册

QAE40-72S48U封装设计

查看详情并下载
Symbol
Footprint
3D Model
