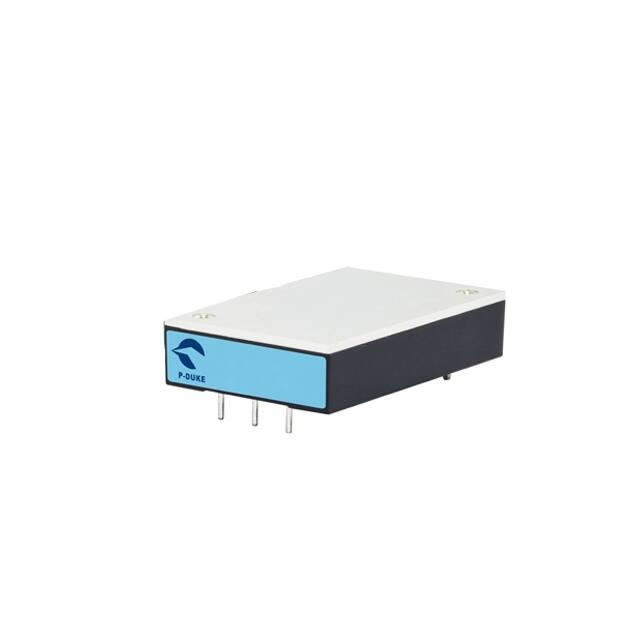

QAE40-36S24U

产品分类: DC-DC稳压器
厂牌: P-DUKE/台湾博大
产品描述: 1 24V 75V 9V 通孔安装 57.9mm*36.8mm*12.7mm
供应商型号:
供应商:
标准整包数: 0
P-DUKE/台湾博大 DC-DC稳压器 QAE40-36S24U

QAE40-36S24U概述


    产品简介


    QAE40U 系列是由 P-DUKE Technology Co., Ltd. 生产的一款直流到直流转换器模块,适用于广泛的工业应用,包括铁路自动化、数据通信、工业测量、电信、汽车、船舶、充电器、医疗设备和光伏系统等领域。其核心功能是将宽输入电压范围内的直流电源转换为稳定的输出电压,从而为各种设备提供可靠的电源供应。

    技术参数


    输入参数
    - 输入电压范围:QAE40-36S05U: 9 ~ 75 VDC;QAE40-72S05U: 14 ~ 160 VDC
    - 启动电压:36Vin(nom): 9 VDC;72Vin(nom): 14 VDC
    - 关闭电压:36Vin(nom): 7.7 VDC;72Vin(nom): 10 VDC
    - 启动时间:常数电阻负载,电源开启时间:75 ms
    - 输入瞬态电压:最大 36Vin(nom): 8.1 VDC;72Vin(nom): 12 VDC
    - 输入浪涌电压:最大 36Vin(nom): 100 VDC;72Vin(nom): 185 VDC
    输出参数
    - 输出电压范围:QAE40-36S05U: 5 VDC;QAE40-72S05U: 5 VDC
    - 输出电流:全载条件下的典型值:8 A
    - 效率:全载条件下典型值:89%
    - 最大电容负载:16000 μF
    一般参数
    - 隔离电压:36Vin(nom): 2250 VDC(基本绝缘);72Vin(nom): 3000 VAC(加强绝缘)
    - 开关频率:160 ~ 200 kHz
    - 安全认证:IEC/EN/UL 62368-1,UL:E193009
    - 标准认证:EN50155,EN45545-2
    环境参数
    - 操作基板温度:-40°C ~ +105°C
    - 最大壳体温度:105°C
    - 过温保护:110°C
    - 存储温度范围:-55°C ~ +125°C
    - 相对湿度:5% ~ 95% RH

    产品特点和优势


    1. 宽输入电压范围:可以覆盖多种输入电压系统,提供灵活的电源解决方案。
    2. 高效率:全载条件下效率高达91%,能有效减少能量损耗。
    3. 良好的温度适应性:能够在-40°C至+105°C的极端温度范围内稳定工作。
    4. 可靠的隔离性能:提供36Vin(nom)时2250 VDC(基本绝缘)和72Vin(nom)时3000 VAC(加强绝缘)的隔离电压,确保高安全性。
    5. 易于调整输出电压:通过外部电阻可实现输出电压10%的上调或-20%的下调。

    应用案例和使用建议


    应用案例
    1. 铁路自动化:为轨道上的传感器和控制系统提供稳定的电源。
    2. 电信:为基站和通信设备提供稳定的电源。
    3. 工业测量:用于各类工业设备和仪器仪表的供电。
    使用建议
    1. 正确安装散热器:对于QAE40-72S系列,可以选择适当的散热器以提高散热效果。
    2. 合理选择输入滤波器:根据电源来源的不同,选择合适的铝电解电容器进行输入滤波。
    3. 适当调整UVLO设置:根据不同的输入电压和系统要求,设置合理的UVLO阈值。

    兼容性和支持


    QAE40U系列与市面上的大多数标准电气设备和模块兼容。P-DUKE Technology Co., Ltd. 提供详细的技术支持和售后服务,用户可以通过电子邮件或电话联系获取帮助。

    常见问题与解决方案


    1. 问:如何正确安装散热器?
    - 答:参照产品手册中的机械图纸,根据指定的型号选择合适的散热器,并按照指示进行安装。
    2. 问:如何连接输入滤波器?
    - 答:参考产品手册中的电气连接图,选择合适的铝电解电容器连接到输入端。
    3. 问:如何调整UVLO阈值?
    - 答:使用手册中提供的公式和表格计算并连接合适的电阻值。

    总结和推荐


    QAE40U系列具有宽泛的输入电压范围、高效的能源利用、良好的温度适应性和可靠的隔离性能,非常适合应用于铁路、电信、工业测量等领域。由于其优秀的性价比和广泛的应用场景,强烈推荐用户选择此款产品。同时,考虑到产品的高效和可靠性,用户在使用过程中应严格按照手册指导正确安装和调试。

QAE40-36S24U参数

参数
开关频率 -
输出类型 -
最小输出电压 -
功能 -
最大输入电压 75V
输出数量 1
最大输出电压 24V
同步整流器 -
拓扑 -
最小输入电压 9V
长*宽*高 57.9mm*36.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QAE40-36S24U数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC稳压器 P-DUKE/台湾博大 QAE40-36S24U QAE40-36S24U数据手册
