FAN53526UC64X

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 2.4MHz Programmable 1 1.394V 600mV 5.5V 2.5V 贴片安装,黏合安装
供应商型号: FL-FAN53526UC64X
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 FAN53526UC64X

FAN53526UC64X概述


    产品简介


    FAN53526 TinyBuck®数字可编程降压调节器是一款用于电源管理的高效能芯片。该产品适用于需要高精度电压输出的应用场景,如应用处理器、图形处理器、DSP处理器等。其主要功能是将输入电压稳定地转换为所需的输出电压,同时提供高效率的电源管理解决方案。

    技术参数


    - 输入电压范围:2.5 V至5.5 V
    - 输出电压范围:0.600 V至1.39375 V(以6.25 mV为步进)
    - 输出电流能力:连续输出电流可达3.0 A
    - 开关频率:固定频率2.4 MHz
    - 控制方式:通过I2C接口进行数字化编程

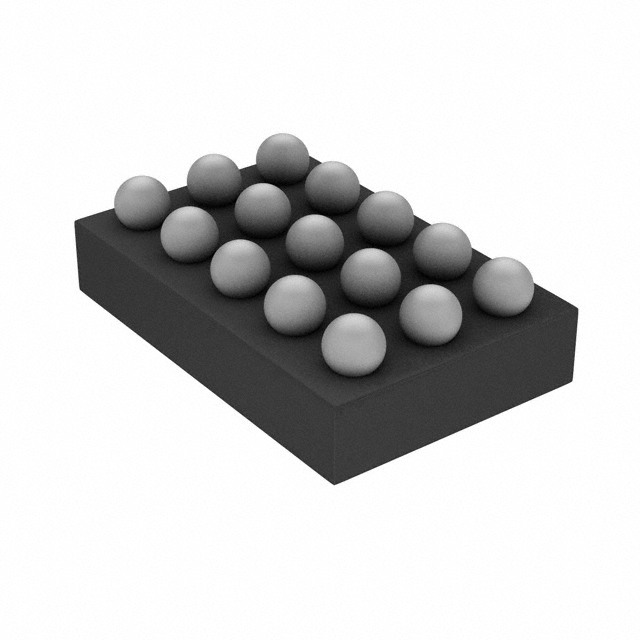

    - 封装形式:15-bump WLCSP,尺寸为1.310 mm x 2.015 mm
    - 保护机制:具有过载保护、热关机、欠压锁定等功能
    - 工作温度范围:-40°C至85°C

    产品特点和优势


    FAN53526的主要特点如下:
    - 高效率:最高效率超过80%,并能在轻负载下保持高效率。
    - 精准的输出电压调节:输出电压可以以6.25 mV的步长进行调节。
    - 高性能控制:采用专有的非线性固定频率PWM调制技术,确保快速的负载瞬态响应。
    - 低功耗:低静态电流,在休眠模式下电流消耗小于1 μA。
    - 良好的适应性:可通过I2C接口灵活配置各种参数。

    应用案例和使用建议


    FAN53526广泛应用于需要高精度电压输出的应用领域,例如:
    - 智能手机:用于电源管理,确保稳定的电压输出。
    - 图形和应用处理器:适合于多种处理器的电源需求。
    - 平板电脑:提供高效的电源解决方案。
    使用建议:
    - 在选择外部电感器时,建议使用TOKO DFE201612E−R33N或SEMCO CIGT201610UMR47MNE型号,以保证电路的稳定性。
    - 确保在输入电压突然增加时,电路能够迅速反应,避免因过压而导致损坏。

    兼容性和支持


    FAN53526的设计允许与其他标准I2C设备兼容。制造商ON Semiconductor提供了全面的技术支持和保修服务,包括详细的技术文档和在线技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否符合要求,更换合适的外部电容器。 |
    | 功率消耗过高 | 检查系统中是否有未关闭的组件导致额外功率消耗,调整工作频率。 |
    | 设备无法启动 | 确认输入电压是否高于欠压锁定阈值,检查EN引脚状态。 |

    总结和推荐


    FAN53526凭借其卓越的性能、灵活性和高效率,在众多电子设备中展现出极高的应用价值。特别适合于那些需要高效电源管理和精密电压控制的应用场合。总体而言,我们强烈推荐此产品给需要高性能电源管理解决方案的工程师和设计师。

FAN53526UC64X参数

参数
开关频率 2.4MHz
输出数量 1
最大输入电压 5.5V
同步整流器 Yes
最小输入电压 2.5V
最大输出电压 1.394V
拓扑 Buck
功能 Step-Down
输出类型 Programmable
最小输出电压 600mV
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FAN53526UC64X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN53526UC64X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR FAN53526UC64X FAN53526UC64X数据手册

FAN53526UC64X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3478 ¥ 2.9455
库存: 6000
起订量: 1714 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.94
