FAN48615UC11X

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Boost Yes 2.3MHz Fixed 1 5.4V 5.4V 4.5V 2.7V 贴片安装,黏合安装 1.215mm*1.215mm*619μm
供应商型号: FL-FAN48615UC11X
供应商: 海外现货
标准整包数: 1

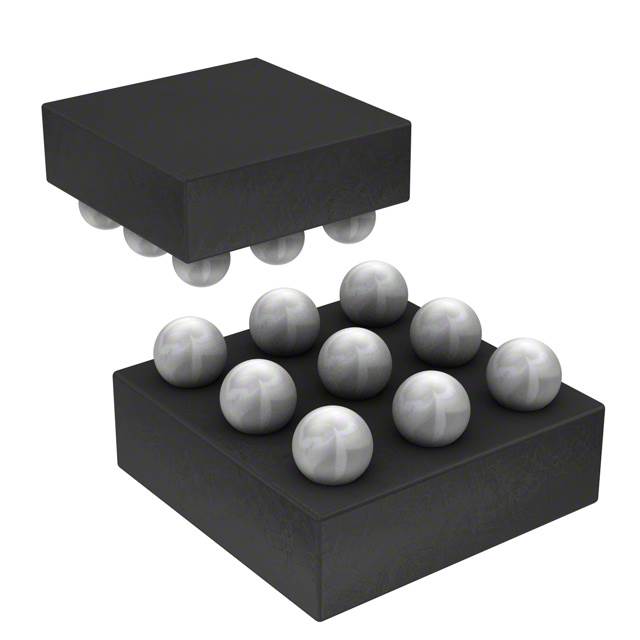

ON SEMICONDUCTOR DC-DC稳压器 FAN48615UC11X

FAN48615UC11X概述

    FAN48615 固定输出同步微型Boost调节器

    1. 产品简介


    FAN48615是一款低功耗PWM(脉宽调制)仅模式升压调节器,专为从标准单节锂离子电池及高级电池化学体系提供最小电压调节轨而设计。即使在系统电池电压低于最低值的情况下,该设备仍能维持输出电压调节,适用于1000mA负载电流的应用。由于内置功率晶体管、同步整流和低供电电流,FAN48615特别适合电池供电的应用。

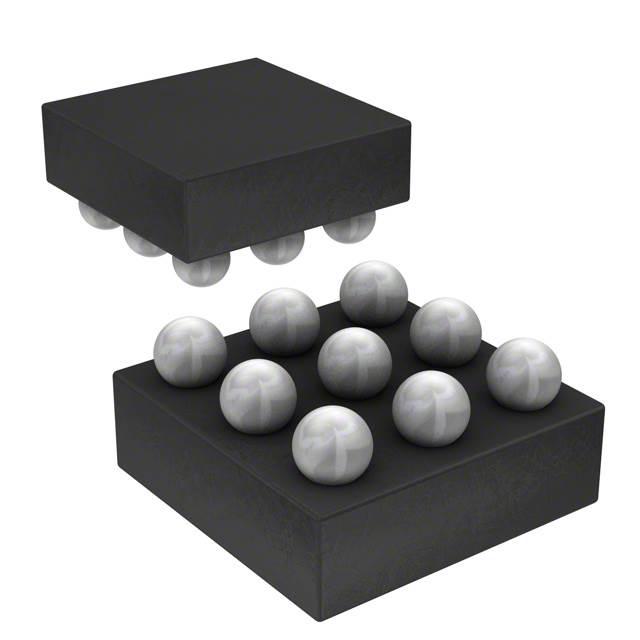

    FAN48615采用9引脚、0.4mm间距的晶圆级芯片级封装(WLCSP),尺寸为1.215 x 1.215 mm。

    2. 技术参数


    - 输入电压范围:2.7 V 至 5.5 V
    - 输出电压:5.25 V 和 5.4 V
    - 最大负载能力:1000 mA
    - 效率:最高可达97%
    - 强制通过操作:通过EN引脚实现
    - 内部同步整流
    - 真负载断开
    - 短路保护
    - 外部组件:2016(公制)0.47 μH电感器,0402输入电容器和0603输出电容器
    - 无铅设备

    3. 产品特点和优势


    - 高效节能:高达97%的转换效率,确保在各种负载条件下都能保持高效率。
    - 紧凑封装:采用WLCSP封装,尺寸仅为1.215 x 1.215 mm,适合空间受限的应用。
    - 多种输出电压选择:提供5.25 V和5.4 V两种输出电压选项,满足不同需求。
    - 内置保护机制:具备短路保护和过温保护功能,提高设备可靠性。
    - 易于集成:只需三个外部组件即可实现完整的电路设计,简化了安装过程。

    4. 应用案例和使用建议


    典型应用:
    - Class-D音频放大器:用于便携式音响设备,提升音质表现。
    - 低电压锂离子电池升压:为手机、平板电脑和其他便携式设备提供稳定的电源。
    - RF应用:适用于无线通信设备,保证信号传输的稳定性。
    - NFC应用:确保非接触式支付系统的正常运行。
    使用建议:
    - 在使用过程中,应注意保持输入电压稳定,避免频繁波动导致效率下降。
    - 确保外部组件(如电感器和电容器)的质量符合规范,以确保最佳性能。
    - 定期检查设备的工作温度,防止因过热导致的故障。

    5. 兼容性和支持


    兼容性:
    - 与其他电子元器件兼容:FAN48615与市场上常见的锂离子电池和其他电子元件兼容,适用于广泛的应用场景。
    - 支持多种设备:可用于智能手机、平板电脑等多种便携式设备。
    支持和维护:
    - 制造商支持:ON Semiconductor公司提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    - 问题:设备启动困难。
    - 解决方案:确保输入电压稳定,检查外部组件是否正确连接。
    - 问题:设备在高负载下效率降低。
    - 解决方案:调整外部电容器的容量,以优化电路性能。
    - 问题:设备过热。
    - 解决方案:检查散热措施是否到位,必要时增加散热片或风扇。

    7. 总结和推荐


    总结:
    - 主要优点:FAN48615具有高效率、紧凑封装、多重保护机制等显著优点,适用于多种便携式电子设备。
    - 推荐:鉴于其出色的性能和广泛的应用范围,强烈推荐在便携式电子设备中使用FAN48615。

FAN48615UC11X参数

参数
拓扑 Boost
输出数量 1
输出类型 Fixed
最大输出电压 5.4V
开关频率 2.3MHz
最小输出电压 5.4V
功能 Step-Up
同步整流器 Yes
最大输入电压 4.5V
最小输入电压 2.7V
长*宽*高 1.215mm*1.215mm*619μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FAN48615UC11X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN48615UC11X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR FAN48615UC11X FAN48615UC11X数据手册

FAN48615UC11X封装设计

查看详情并下载
Symbol
Footprint
3D Model
