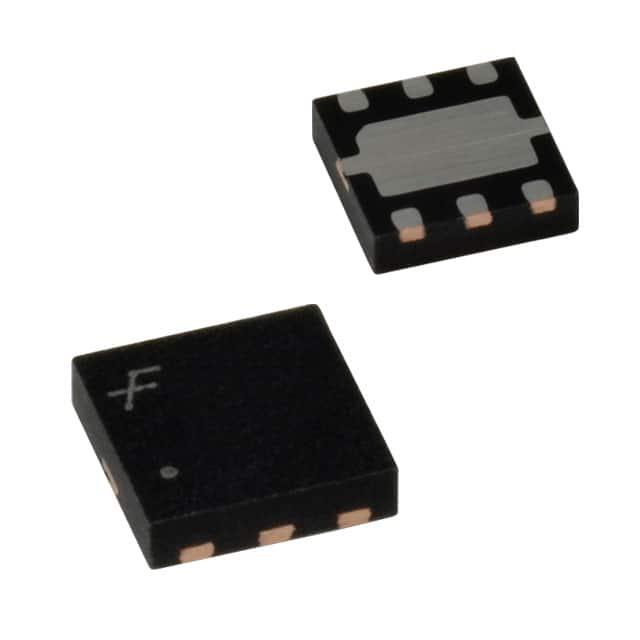

FAN2012MPX

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 1.3MHz Adjustable 1 5.5V 800mV 5.5V 4.5V MLP-6 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: FAN2012MPX
供应商: 国内现货
标准整包数: 3000
ON SEMICONDUCTOR DC-DC稳压器 FAN2012MPX

FAN2012MPX概述


    产品简介


    产品名称:FAN2012
    产品类型:低电压电流模式同步PWM降压调节器
    主要功能:将输入电压转换为可调输出电压(0.8V至3.5V),适用于低电压应用,具有高效率和快速负载瞬态响应
    应用领域:硬盘驱动器、机顶盒、点对点电源、笔记本电脑、通信设备

    技术参数


    - 输入电压范围:4.5V 至 5.5V
    - 输出电压范围:0.8V 至 3.5V(可通过外部电阻分压器调整)
    - 最大输出电流:1.5A
    - 开关频率:1.3MHz
    - 保护特性:输入欠压锁定、短路保护、热关断、软启动
    - 工作温度范围:
    - FAN2012MPX:0°C 至 85°C
    - FAN2012EMPX:-40°C 至 85°C

    产品特点和优势


    - 高效率:达到95%
    - 同步操作:减少功耗
    - 快速负载瞬态响应:确保良好的线性与负载调节
    - 紧凑封装:3x3mm,6引脚MLP封装,节省PCB空间
    - 多种保护功能:包括输入欠压锁定、短路保护、热关断、软启动

    应用案例和使用建议


    应用案例
    FAN2012可应用于各种低电压系统,如笔记本电脑、通信设备等。例如,在笔记本电脑中,它可以作为点对点电源,提供稳定的供电,提高系统的能效。
    使用建议
    - 输出电压调整:根据需要选择合适的电阻值(R1和R2)以获得所需的输出电压。
    - 散热设计:在高温环境下使用时,注意散热设计,以避免过温保护。
    - 电感选择:选择合适的电感值(3.3μH)以达到最佳性能,考虑其饱和电流和直流电阻。

    兼容性和支持


    - 兼容性:该产品与标准的电子元器件兼容,可以方便地集成到现有的电路设计中。
    - 支持:ON Semiconductor提供详细的文档和支持,包括应用指南、技术支持和售后服务。用户可以在其网站上获取更多详细信息。

    常见问题与解决方案


    1. Q:如何设置输出电压?
    - A:通过连接FB引脚的外部电阻分压器来调整输出电压。具体公式为\[ V{OUT} = V{REF} \left(1 + \frac{R1}{R2}\right) \],其中\[ V{REF} = 0.8V \]。
    2. Q:在负载瞬态响应中,输出电压波动较大怎么办?
    - A:检查输出电容器的容量和ESR(等效串联电阻)。增加输出电容器的容量或者选用低ESR的电容器有助于减小输出电压波动。
    3. Q:出现热关断怎么办?
    - A:检查散热设计,确保散热片或散热风扇正常工作。必要时,降低输入电压或输出电流以减少发热。

    总结和推荐


    总结:FAN2012是一款高效、紧凑、低电压的电流模式同步PWM降压调节器。它具备高效率、快速负载瞬态响应、多样的保护特性等优点,非常适合于各种低电压应用。
    推荐:鉴于其出色的性能和广泛应用的适用性,我们强烈推荐FAN2012用于低电压系统的电源管理,特别是那些对效率和稳定性有较高要求的应用场景。在选择过程中,建议充分考虑应用场景的具体需求,合理配置相关参数,以获得最佳性能。

FAN2012MPX参数

参数
最小输出电压 800mV
开关频率 1.3MHz
最大输出电压 5.5V
拓扑 Buck
输出类型 Adjustable
同步整流器 Yes
最大输入电压 5.5V
输出数量 1
最小输入电压 4.5V
功能 Step-Down
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 MLP-6
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装
