首页  >  产品百科  >  NCP1422MNR2G

NCP1422MNR2G

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 升压转换器, 最大输出5 V, 最大输入5 V
供应商型号: 14M-NCP1422MNR2G
供应商: 云汉优选
标准整包数: 1

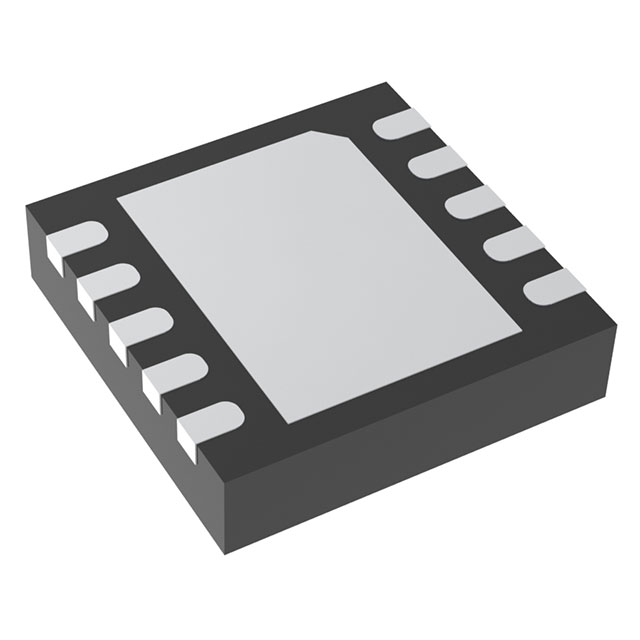

ON SEMICONDUCTOR DC-DC稳压器 NCP1422MNR2G

NCP1422MNR2G概述


    产品简介


    NCP1422 Boost Converter 是一款专为电池供电的手持电子设备设计的单片微功率高频升压开关转换器集成电路(IC)。该产品能够支持高达800mA的负载电流,通过集成同步整流器(Sync-Rect)来提高效率并消除外部肖特基二极管。NCP1422能够在最高达1.2MHz的高开关频率下运行,允许使用低轮廓的小型化电感器和输出电容器,从而减小体积。此外,该产品还具备真关断(True-Cutoff)功能,当禁用时,内部传导路径从LX或BAT到OUT完全阻断,OUT引脚与电池隔离,从而将关机电流降至仅50nA。NCP1422集成了多种附加功能,如低电量检测器、逻辑控制关断、逐周期电流限制和热关断,使其适用于各种电池供电的应用。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 1.0 | - | 5.0 | V |
    | 输出电压范围 | 1.5 | - | 5.0 | V |
    | 开关频率 | - | - | 1.2 | MHz |
    | 输出电流 | - | - | 800 | mA |
    | 真关断电流 | - | - | 50 | nA |
    | 低功耗 | - | 8.5 | - | µA |
    | 高效率 | 94 | - | - | % |
    | 最大额定电压 | -0.3 | - | 5.5 | V |
    | 热关断温度 | - | - | 145 | °C |

    产品特点和优势


    NCP1422的主要优势在于其高效率(可达94%),集成同步整流器以减少外部组件,采用逐周期电流限制和真关断功能,能够显著降低功耗,延长电池寿命。此外,它在低负载条件下具有出色的性能,例如,在典型情况下仅消耗8.5µA的静态电流。这些特性使得NCP1422非常适合于便携式电子设备,如个人数字助理(PDA)、手持式数字音频产品、摄像机和数码相机等应用。

    应用案例和使用建议


    NCP1422可以广泛应用于多种手持式设备中,如PDA、手持数字音频播放器、摄像机和数码相机等。在这些应用中,NCP1422可以帮助实现高效电源管理,提高设备的整体性能。对于设计者而言,需要注意的是,根据不同的应用需求选择合适的输入和输出电压配置,确保电感器和电容的选择符合应用要求。同时,在设计电路时,需要考虑到热管理和散热问题,特别是在高负载和高开关频率条件下。

    兼容性和支持


    NCP1422的封装形式为DFN-10,提供3000个/卷的包装方式,便于大规模生产和使用。该产品在封装上提供了无铅版本,以满足环保要求。ON Semiconductor提供了详细的技术支持和售后服务,包括电路设计指导、故障排查等服务,帮助用户更好地利用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超出范围 | 确保输入电压在1.0V至5.0V范围内 |
    | 输出电压不稳 | 检查电感器和电容是否正确连接和选型 |
    | 关机电流过高 | 检查真关断功能是否正常 |
    | 静态电流过大 | 检查电源管理电路设计是否有误 |

    总结和推荐


    总体来说,NCP1422是一款非常优秀的高性能开关电源IC,具备高效率、低功耗和多功能特性,非常适合用于便携式电子设备的设计。它的真关断功能和低功耗特性特别适合于对电池续航有较高要求的应用场合。因此,强烈推荐给那些需要高效电源管理的设计师和工程师使用。

NCP1422MNR2G参数

参数
最大输出电压 5V
开关频率 1.2MHz
最小输入电压 1V
输出类型 Adjustable
功能 Step-Up
最小输出电压 1.5V
输出数量 1
同步整流器 Yes
最大输入电压 5V
拓扑 Boost
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

NCP1422MNR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1422MNR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCP1422MNR2G NCP1422MNR2G数据手册

NCP1422MNR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.3369
10+ ¥ 5.6787
30+ ¥ 4.9862
100+ ¥ 4.8477
300+ ¥ 4.6621
1000+ ¥ 4.5263
库存: 2999
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 6.33
直接购买
