NCP3123MNTXG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck No 200KHz~2.2MHz Adjustable 2 11.88V 800mV 13.2V 4.5V QFN 贴片安装,黏合安装 5mm(长度)*5mm(宽度)
供应商型号: NCP3123MNTXG
供应商: 国内现货
标准整包数: 0

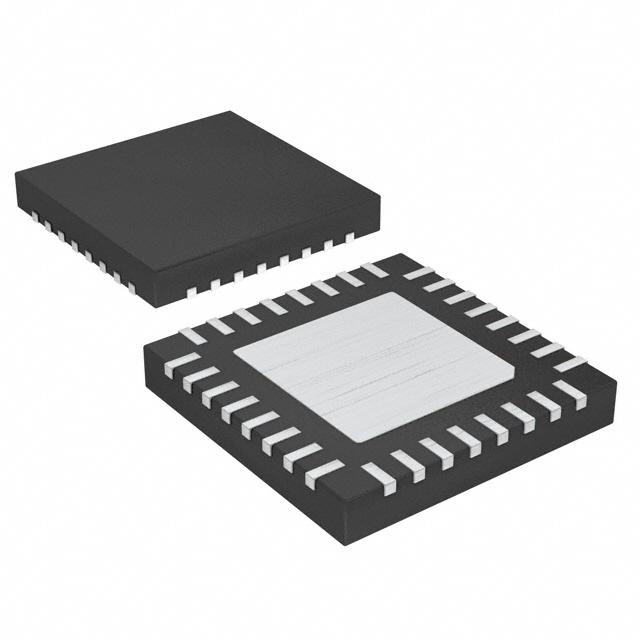

ON SEMICONDUCTOR DC-DC稳压器 NCP3123MNTXG

NCP3123MNTXG概述

    NCP3123 双路3.0A降压DC/DC开关调节器

    产品简介


    NCP3123是一款双通道非同步脉冲宽度调制(PWM)电压模式降压稳压器,适用于低电压应用,要求高效率。该器件能够产生低至0.8V的输出电压,具有双3.0A开关调节器,可调整频率范围为200kHz至2200kHz。通过外部电阻设置的开关频率确保了两个通道之间的180度相位差,从而减少了共用输入电容的需求并提升了噪声免疫能力。此外,NCP3123还集成了自动跟踪和排序功能。其保护功能包括逐周期电流限制和欠压锁定(UVLO)。

    技术参数


    - 输入电压范围:4.5V 至 13.2V
    - 典型效率:在12V输入、5V输出、3A负载下,最小效率可达85%
    - 操作频率:200kHz至2200kHz
    - 稳定性和电气特性:可以与低ESR陶瓷输出电容稳定工作,0.8V参考电压精度±1.5%
    - 软启动功能:外部软启动控制,可编程软启动时间
    - 功率顺序:出相位操作,自动跟踪和排序功能
    - 保护特性:逐周期电流限制、欠压锁定(UVLO)
    - 工作环境:存储温度范围为-55°C至+150°C,结温范围为-40°C至+150°C
    - 热阻抗:结到环境的热阻为50°C/W

    产品特点和优势


    - 高效率:NCP3123在低输入电压条件下表现出优异的效率。
    - 自动跟踪和排序:实现更复杂的电源管理方案。
    - 高集成度:单颗芯片实现双路3.0A降压转换。
    - 保护机制:包含逐周期电流限制和欠压锁定功能,提高了系统的可靠性和稳定性。
    - 宽泛的工作条件:在广泛的输入电压范围内都能保持高效能。

    应用案例和使用建议


    NCP3123广泛应用于数字信号处理器(DSP)、微处理器(MPU)、现场可编程门阵列(FPGA)的核心电压供电。例如,在智能家居的机顶盒中,使用NCP3123可以有效地提供所需的电源,满足高性能、低功耗的要求。
    使用建议:
    - 在应用时,根据具体需求选择合适的外置电阻以设定恰当的开关频率。
    - 考虑外部电容的选择以确保稳定性和快速响应。
    - 利用软启动功能避免电路启动时的过冲现象。

    兼容性和支持


    NCP3123通常需要与外部电感、电容等元件配合使用以形成完整的电源解决方案。制造商ON Semiconductor提供了详尽的技术支持文档和在线资源,帮助用户更好地理解和利用这一芯片。

    常见问题与解决方案


    - 问题:当输入电压低于4.3V时,无法正常启动。
    - 解决方案:检查输入电压是否高于欠压锁定(UVLO)阈值(4.3V)。如未达到,请提高输入电压。
    - 问题:输出电压不稳定。
    - 解决方案:检查外置反馈网络是否正确连接且配置准确。调整补偿网络以改善环路稳定性。
    - 问题:启动时输出电压过冲。
    - 解决方案:确认软启动电容值设置正确。增大软启动电容可以减缓启动过程,减少电压过冲。

    总结和推荐


    NCP3123凭借其高效率、多功能性和可靠性,在低电压高效率应用中表现出色。其独特的自动跟踪和排序功能使其在多种应用场景中具有强大的竞争力。如果您正在寻找一个高效、稳定的电源管理解决方案,NCP3123是一个值得考虑的选择。无论是消费电子产品还是工业设备,这款器件都能满足您的需求。

NCP3123MNTXG参数

参数
同步整流器 No
最大输出电压 11.88V
拓扑 Buck
最小输入电压 4.5V
输出数量 2
功能 Step-Down
开关频率 200KHz~2.2MHz
输出类型 Adjustable
最小输出电压 800mV
最大输入电压 13.2V
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

NCP3123MNTXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP3123MNTXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCP3123MNTXG NCP3123MNTXG数据手册
