首页  >  产品百科  >  NCP3163BMNR2G

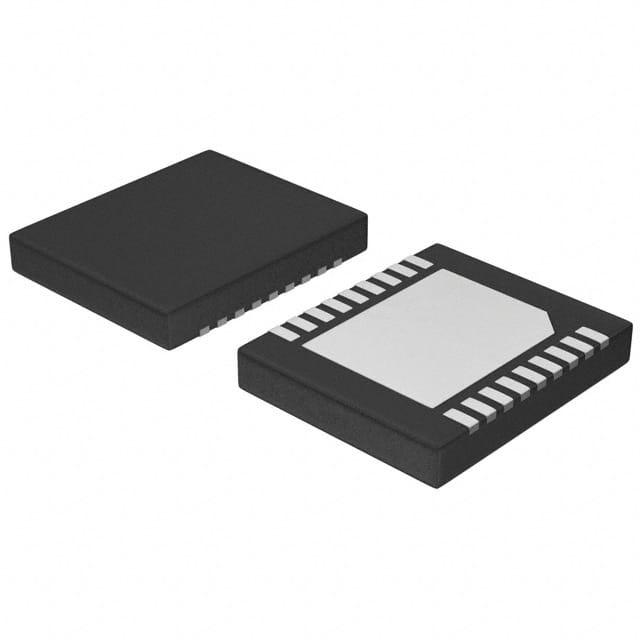

NCP3163BMNR2G

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Boost,Buck No 50KHz~300KHz Adjustable 1 40V(Switch) 1.25V 40V 2.5V DFN 贴片安装,黏合安装 6mm(长度)*5mm(宽度)
供应商型号: CY-NCP3163BMNR2G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 NCP3163BMNR2G

NCP3163BMNR2G概述


    产品简介


    NCP3163/NCV3163:高性能反相转换器
    NCP3163和NCV3163系列是改进版的MC33163和MC34163单片DC-DC转换器。这些设备包含内部温度补偿参考、比较器、带主动电流限制电路的受控占空比振荡器、驱动器和高电流输出开关。此控制器特别设计用于降压、升压或电压反相应用,需要最少的外部组件。NCP3163采用暴露垫封装,可以显著增加内置功率开关的散热能力。
    主要功能
    - 高于3.0A的输出开关电流
    - 最大峰值开关电流为3.4A
    - 工作频率可调范围为50 kHz到300 kHz
    - 输入电压范围为2.5V到40V
    - 精度为2%的参考电压,确保输出电压控制准确
    - 支持带电容电阻的栅极驱动器,提高效率
    - 循环限流
    - 内部热关断保护
    - 低电压指示输出,直接微处理器接口
    - 铅(Pb)自由封装
    应用领域
    - 成本敏感的消费类产品
    - 汽车设备
    - 计算机设备
    - 工业市场

    技术参数


    基本参数
    - 输入电压范围:2.5V至40V
    - 最大输出电流:3.0A
    - 峰值开关电流:3.4A
    - 工作频率:50 kHz至300 kHz
    - 参考电压精度:±2%
    - 启动电压:1.07V至1.18V
    - 关断输出电流:最高10mA
    - 工作温度范围:
    - NCP3163:0°C至+70°C
    - NCP3163B:-40°C至+85°C
    - NCV3163:-40°C至+125°C
    关键特性
    - 内部温度补偿:确保在不同温度下的稳定性
    - 精确的参考电压:提供稳定的输出电压控制
    - 电流限制:防止过载和短路
    - 内部热关断保护:避免过热损坏
    - 低功耗:待机电流低至6.0mA
    - 高效率:通过内部优化减少损耗
    - 铅(Pb)自由封装:符合环保标准

    产品特点和优势


    独特功能
    - 高电流输出:最高可达3.4A的峰值开关电流
    - 宽输入电压范围:适用于多种电源输入,如汽车电池和工业电源
    - 精密控制:2%的参考电压精度确保输出电压稳定
    - 循环限流:在故障条件下保护系统安全
    - 低电压指示:方便微处理器监控系统状态
    - 集成化设计:使用较少的外部组件简化电路设计
    市场竞争力
    - 高效节能:通过内部优化实现高效率,降低能源消耗
    - 广泛应用:适合多种应用场景,如消费电子、汽车电子、计算机和工业设备
    - 成本效益:由于集成度高,减少了外部组件需求,降低了总体成本
    - 可靠性:多重保护机制,确保长期稳定运行

    应用案例和使用建议


    实际应用场景
    - 车载充电器:提供稳定的输出电压,满足汽车电池供电要求
    - 工业电源:为复杂控制系统提供稳定的电源支持
    - 家用电器:作为直流转换器,适用于各种家用电器的电源模块
    使用建议
    - 选择合适的输入电压:根据实际应用需求选择适当的输入电压范围
    - 合理布局:使用正确的布局技术,确保暴露垫能有效增强散热能力
    - 注意温度范围:考虑应用环境温度,选择合适的工作温度范围
    - 外部限流:适当配置外部限流电阻,以确保系统安全

    兼容性和支持


    兼容性
    - 其他电子元器件:适用于多种类型的电子元器件和设备,便于集成
    - 汽车应用:NCP3163和NCV3163具有汽车级标准,适用于严苛的汽车环境
    支持和维护
    - 技术支持:提供详尽的技术文档和指导,帮助客户快速上手
    - 订购信息:参见第19页的包装尺寸部分,了解详细的订购和运输信息
    - 焊锡和安装:参阅《焊锡和安装技术参考手册》了解更多关于无铅策略和焊接细节的信息

    常见问题与解决方案


    常见问题
    - 输入电压不稳定
    - 输出电压波动
    - 温度过高导致自动关闭
    - 低电压指示不正常
    解决方案
    - 调整输入电压:确保输入电压在指定范围内,避免电压过高或过低
    - 检查反馈电路:确保反馈电路连接正确,调整反馈电阻值以稳定输出电压
    - 散热管理:改善散热条件,确保芯片温度不超过最大值
    - 检查LVI阈值:重新校准LVI阈值,确保微处理器能够正确监控系统状态

    总结和推荐


    综合评估
    - 主要优点:
    - 高电流输出和高效率
    - 宽输入电压范围和温度适应性
    - 多重保护机制确保系统稳定运行
    - 集成度高,减少外部组件需求
    推荐
    - 强烈推荐:鉴于其优异的性能和广泛的应用领域,NCP3163和NCV3163是非常值得推荐的产品,适用于各种复杂的电源管理系统。
    通过以上分析可以看出,NCP3163和NCV3163是高性能、多功能且可靠的电子元器件,适合多种应用场景。希望本文对您的选型和使用有所帮助。

NCP3163BMNR2G参数

参数
拓扑 Boost,Buck
最大输入电压 40V
开关频率 50KHz~300KHz
输出数量 1
同步整流器 No
功能 Step-Down,Step-Up
输出类型 Adjustable
最大输出电压 40V(Switch)
最小输出电压 1.25V
最小输入电压 2.5V
长*宽*高 6mm(长度)*5mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 最后售卖
包装方式 散装,卷带包装

NCP3163BMNR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP3163BMNR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCP3163BMNR2G NCP3163BMNR2G数据手册

NCP3163BMNR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.8117 ¥ 6.9847
300+ $ 0.8043 ¥ 6.9218
500+ $ 0.7968 ¥ 6.8589
1000+ $ 0.7745 ¥ 6.5442
5000+ $ 0.7745 ¥ 6.5442
库存: 21844
起订量: 144 增量: 1
交货地:
最小起订量为:100
合计: ¥ 698.47
