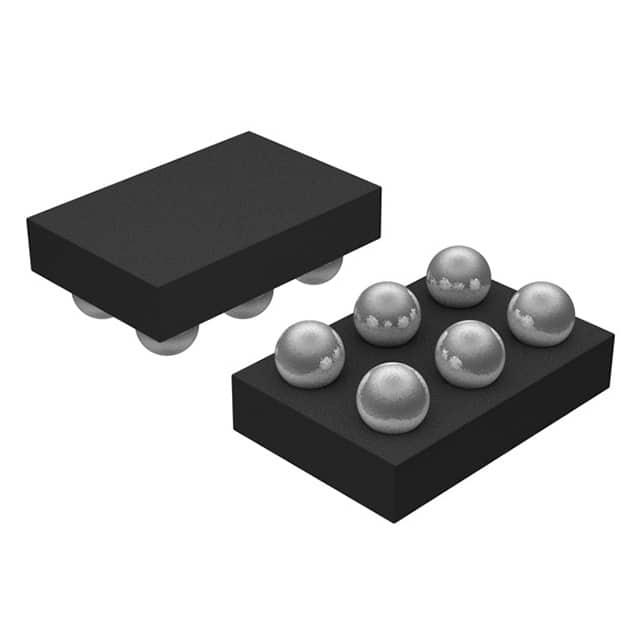

FAN53611AUC135X

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 6MHz Fixed 1 1.35V 1.35V 5.5V 2.3V 贴片安装,黏合安装 1.16mm*860μm*380μm
供应商型号: FL-FAN53611AUC135X
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 FAN53611AUC135X

FAN53611AUC135X概述


    产品简介


    FAN53601/11 是一款6MHz、降压型开关电压调节器,可提供600mA或1A的输出电流。该调节器可在输入电压为2.3V到5.5V的情况下,提供固定输出电压。它采用了同步整流技术,具有高效率的特点,最高可达92%,并且在负载电流低至1mA时仍能保持超过80%的效率。此款调节器适用于3G、4G、Wi-Fi、WiMAX、WiBro 数据卡,平板电脑,数码相机,超便携PC等多种设备。

    技术参数


    - 输出电流:600mA 或 1A
    - 输入电压范围:2.3V 至 5.5V
    - 工作频率:6 MHz(固定频率)
    - 启动时间:软启动时间为180μs至300μs
    - 效率:最高可达92%
    - 最大输出负载电流:1A(FAN53611)
    - 最小输入电容:470 nH(输出电感)和4.7μF(输出电容)
    - 脉冲宽度调制(PWM)模式下最小启动电流:8mA
    - 启动功耗:24μA(典型值)

    产品特点和优势


    - 高效能:该产品通过同步整流技术实现高达92%的峰值效率。
    - 高稳定性:具备优秀的负载瞬态响应,确保在不同负载条件下的稳定输出。
    - 多种电压选项:提供多种输出电压选项,以适应不同的应用需求。
    - 低功耗:在轻负载条件下自动切换到PFM模式,使典型待机电流仅为24μA。
    - 多功能控制:允许外部同步和软启动,提供更好的系统集成度和灵活性。

    应用案例和使用建议


    FAN53601/11 广泛应用于移动通信设备、平板电脑、数码相机等设备中。例如,在移动数据卡的应用中,这种高效的电压调节器可以显著降低功耗并提高电池寿命。为了优化其性能,建议在设计过程中注意以下几点:
    - 确保输入电容和输出电容符合推荐的参数,这有助于稳定输出电压并减少噪声。
    - 在高负载情况下,可以使用强制PWM模式以保证稳定的频率和更高的效率。
    - 通过调整输入电压来优化系统的整体性能。

    兼容性和支持


    FAN53601/11 具有良好的兼容性,可以与多种电子元器件和其他设备无缝对接。On Semiconductor 提供了全面的技术支持,包括详细的文档、设计指南和在线技术支持,以帮助用户顺利完成项目。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 在启动过程中发现电流限制故障 | 确保软启动期间的电流不超过最大负载电流,避免在启动时加载过重。|
    | 输出电压不稳 | 检查输入电压和电容配置,确保它们符合规范要求。|
    | 温度过高 | 检查散热措施是否足够,确保工作环境温度在推荐范围内。|

    总结和推荐


    FAN53601/11 是一款高度集成且高效的降压型开关电压调节器,特别适合用于需要高效率和良好瞬态响应的应用场合。它不仅具备出色的性能表现,而且在设计灵活性和应用多样性方面也有显著优势。强烈推荐使用这款产品,尤其是在对能耗和稳定性有严格要求的应用中。

FAN53611AUC135X参数

参数
最小输入电压 2.3V
同步整流器 Yes
输出数量 1
最小输出电压 1.35V
拓扑 Buck
输出类型 Fixed
最大输出电压 1.35V
最大输入电压 5.5V
开关频率 6MHz
功能 Step-Down
长*宽*高 1.16mm*860μm*380μm
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

FAN53611AUC135X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN53611AUC135X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR FAN53611AUC135X FAN53611AUC135X数据手册

FAN53611AUC135X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2732 ¥ 2.3143
库存: 18000
起订量: 2181 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.31
直接购买
加入购物车
