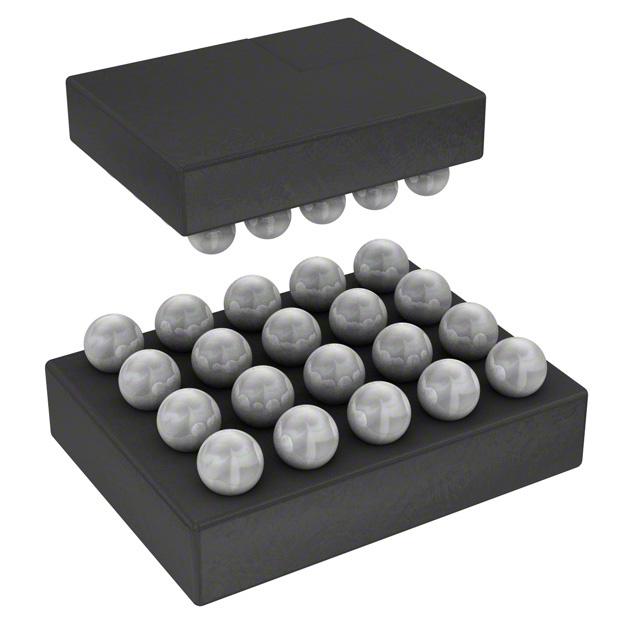

NCP6335DFCT1G

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 3MHz Programmable 1 1.4V 600mV 5.5V 2.3V BGA 贴片安装,黏合安装 2.02mm(长度)*1.62mm(宽度)
供应商型号: CY-NCP6335DFCT1G
供应商:
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 NCP6335DFCT1G

NCP6335DFCT1G概述

    NCP6335 Configurable 4.0 A Step Down Converter - Transient Load Helper

    产品简介


    NCP6335 是一款同步降压转换器,专为便携式设备中不同子系统的供电设计。它适用于由单节锂离子电池或三节碱性/镍镉/镍氢电池供电的应用。该器件能够提供高达4.0 A的输出电流,输出电压可编程设置在0.6 V至1.4 V之间。此外,NCP6335可以与另一款直流-直流转换器共享同一输出轨,并充当瞬态负载助手。在3 MHz的开关频率下,NCP6335 能够使用小型组件实现高效率。

    技术参数


    - 输入电压范围: 2.3 V 至 5.5 V(适用于电池和5 V轨供电应用)
    - 输出电压可调范围: 0.6 V 至 1.4 V,步进6.25 mV
    - 模块化输出级驱动强度: 根据输出电流提高效率
    - 开关频率: 3 MHz(片上振荡器)
    - 电感和电容要求: 470 nH 电感,2 × 22 μF 电容,以优化尺寸和厚度
    - 操作模式: PWM/PFM 操作,提高效率
    - 静态电流: 低至35 μA
    - 控制接口: I²C 控制接口,带中断和动态电压缩放支持
    - 保护功能: 热保护和温度管理,过压锁定
    - 封装: 2.0 x 1.6 mm CSP 封装
    - 环境条件: 工作温度范围-40°C 至 +85°C

    产品特点和优势


    - 高效能: 采用同步整流和自动PWM/PFM切换,实现高效率
    - 灵活性: 输出电压可编程,适应多种应用场景
    - 稳定性: 高频开关频率和内置振荡器确保稳定运行
    - 小巧紧凑: CSP封装,适合空间受限的设计
    - 可靠性和保护: 内置热保护、过压锁定和其他安全机制

    应用案例和使用建议


    NCP6335 主要应用于智能手机和平板电脑等智能设备中。例如,在图1所示的典型应用电路中,NCP6335用于处理器核心的电源供应。以下是一些使用建议:
    - 在设计时需注意,使用0.470 μH的电感并选择适当的输入和输出电容以获得最佳效果。
    - 确保良好的接地布局,特别是在大电流回路区域。
    - 鉴于其低静态电流特性,适合需要低功耗的应用。

    兼容性和支持


    NCP6335 支持I²C接口,允许灵活配置输出电压。厂商提供了详细的应用指南和技术支持文档,以便开发人员快速集成到系统中。此外,还有相应的评估板(如NCP6335EVB)可供测试和验证。

    常见问题与解决方案


    - 问题1: NCP6335不启动。
    - 解决方案: 检查EN引脚是否被正确启用(连接到高电平),确认输入电压是否在规定的范围内。
    - 问题2: 输出电压不准确。
    - 解决方案: 检查反馈回路是否正确连接,特别是反馈电压输入(FB)与输出电容器之间的连接。
    - 问题3: 系统效率低下。
    - 解决方案: 确认使用了正确的电感值和输出电容,优化电源布局以减少寄生电感和电阻。

    总结和推荐


    总体而言,NCP6335是一款非常适合便携式设备应用的高性能DC-DC转换器。其高效的同步整流和自动模式切换,使得它在众多同类产品中脱颖而出。对于那些追求小体积、高效率且需调节输出电压的设计师来说,NCP6335无疑是一个理想的选择。我们强烈推荐使用这款产品,尤其是在便携式电子设备的电源设计中。

NCP6335DFCT1G参数

参数
输出数量 1
最大输出电压 1.4V
输出类型 Programmable
功能 Step-Down
最小输出电压 600mV
最小输入电压 2.3V
拓扑 Buck
同步整流器 Yes
开关频率 3MHz
最大输入电压 5.5V
长*宽*高 2.02mm(长度)*1.62mm(宽度)
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装
