FAN21SV06MPX

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 200KHz~600KHz Adjustable 1 19.2V 800mV 24V 3V MLP-25 贴片安装,黏合安装 6mm(长度)*5mm(宽度)
供应商型号: FL-FAN21SV06MPX
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 FAN21SV06MPX

FAN21SV06MPX概述

    TinyBuck™ 6 A, 24 V Single-Input Integrated Synchronous Buck Regulator

    1. 产品简介


    TinyBuck™ 是一款由 onsemi 设计生产的高效同步降压稳压器,能够提供高达 6 A 的输出电流,适用于多种高要求的应用场合。其主要功能包括完全同步操作、内部集成肖特基二极管、频率可编程和外部时钟同步能力。这款器件非常适合服务器、电信系统、图形卡和显示器、高端计算系统、机顶盒及游戏机等多种应用场景。

    2. 技术参数


    - 输入电压范围:3.0 V 至 24 V(双电源),单电源时 >6.5 V 至 24 V
    - 输出电压范围:0.8 V 至 80% VIN
    - 最大输出电流:6 A
    - 转换效率:超过 94%
    - 开关频率:200 KHz 至 600 KHz 可编程
    - 保护功能:过流保护、欠压保护、过压保护、热关断保护

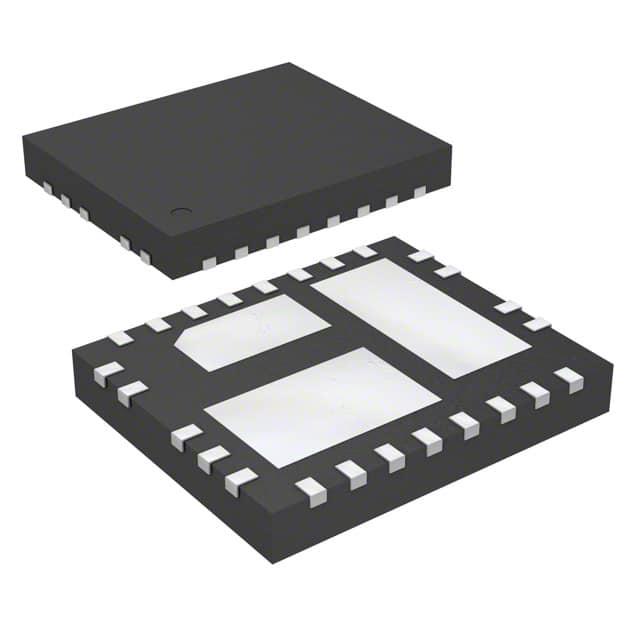

    - 封装:5x6 mm, 25 引脚 3-垫 MLP 封装
    - 引脚功能:包含开关节点、电源输入、接地、高侧驱动电压、功率良好信号、使能信号、内部 5V 调节器输出、模拟地、电流限制、振荡器频率设置、反馈电压、补偿、时钟、斜坡幅度等。

    3. 产品特点和优势


    - 集成度高:包含两个同步 MOSFET 和一个控制器/驱动器,减少了外部组件的需求。
    - 高频操作:支持高达 600 KHz 的频率,允许全陶瓷电容解决方案。
    - 灵活设计:通过外部补偿和电流限制功能实现灵活的设计优化。
    - 热效性好:先进的 BiCMOS 功率工艺配合低 RDS(ON) 内部 MOSFET 和热效率高的 MLP 封装。
    - 保护机制全面:具备过流、欠压、过压和热关断保护功能。

    4. 应用案例和使用建议


    - 服务器和电信系统:作为高可靠性系统的电源模块。
    - 图形卡和显示器:提供稳定的电源以保证显示效果。
    - 高要求的计算系统:确保在高负载情况下的稳定运行。
    - 建议配置:使用陶瓷电容提高稳定性,选择适当的频率范围进行配置,以适应不同的应用需求。例如,在 3.3 V 或 5 V 输出情况下,可通过调整频率和电流限制来优化电路性能。

    5. 兼容性和支持


    - 兼容性:能够与其他标准同步降压稳压器兼容,便于系统集成。
    - 技术支持:onsemi 提供全面的技术文档和支持,包括详细的电气特性和应用示例。

    6. 常见问题与解决方案


    - 问题 1:如何设定过流保护阈值?
    - 解决方案:通过调整 RILIM 引脚上的电阻来设定所需的过流保护阈值。
    - 问题 2:如何启动并使用外部时钟同步?
    - 解决方案:将 RT 引脚连接到 5VReg 以配置为输入模式,并设定合适的电阻值来确定自由运行的频率。

    7. 总结和推荐


    TinyBuck™ 以其高效、小体积和多功能的特点在市场上具有很强的竞争力。它不仅适用于服务器和电信系统等高端应用场景,还能够在其他各种高要求的应用环境中表现出色。建议在需要高性能和高可靠性的应用场景中优先考虑使用该产品。

FAN21SV06MPX参数

参数
最大输入电压 24V
最大输出电压 19.2V
同步整流器 Yes
拓扑 Buck
最小输入电压 3V
输出类型 Adjustable
开关频率 200KHz~600KHz
输出数量 1
最小输出电压 800mV
功能 Step-Down
长*宽*高 6mm(长度)*5mm(宽度)
通用封装 MLP-25
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

FAN21SV06MPX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN21SV06MPX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR FAN21SV06MPX FAN21SV06MPX数据手册

FAN21SV06MPX封装设计

查看详情并下载
Symbol
Footprint
3D Model
