首页  >  产品百科  >  NCP5217AMNTXG

NCP5217AMNTXG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR

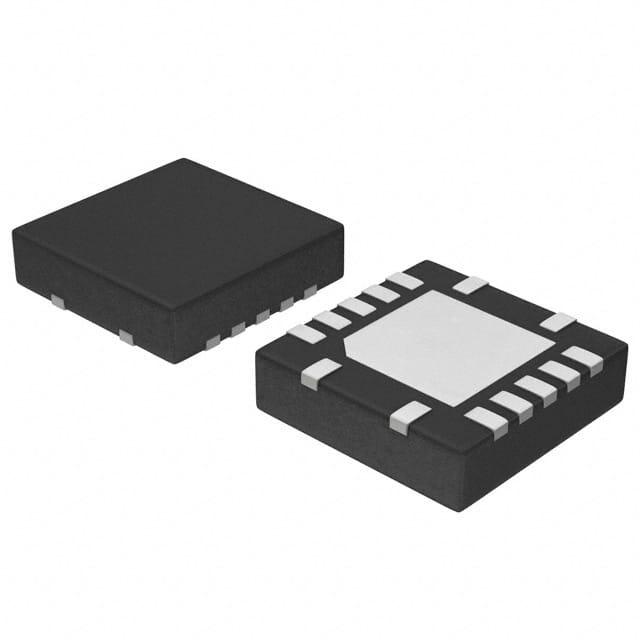

产品描述: Buck Yes 300KHz Transistor Driver 1 3.3V 800mV 27V 4.5V QFN-14 贴片安装,黏合安装 3.5mm(长度)*3.5mm(宽度)
供应商型号: CY-NCP5217AMNTXG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 NCP5217AMNTXG

NCP5217AMNTXG概述

    NCP5217A 单同步降压控制器:技术手册解析

    1. 产品简介


    NCP5217A 是一款由 ON Semiconductor 设计的单同步降压控制器,专为高效率系统电池供电的应用设计。该控制器具有高效脉宽调制(PWM)控制功能,适用于笔记本电脑、系统电源等应用。它通过内部的电源良好电压监测器跟踪SMPS输出,并具备软启动、过电压保护、欠电压保护、过电流保护及热关断等功能。

    2. 技术参数


    - 输入电压范围:4.5V至27V
    - 可调输出电压范围:0.8V至3.3V
    - 开关频率:270kHz 至 330kHz
    - 热阻抗:48°C/W(结到环境)
    - 工作温度范围:-40°C 至 150°C
    - 存储温度范围:-55°C 至 150°C

    3. 产品特点和优势


    - 精度高:0.8V参考电压精度达0.8%
    - 多功能模式:支持强制PWM模式和节能模式
    - 损耗感应:无损电感电流感应
    - 编程功能:可编程瞬态响应增强控制和自适应电压定位
    - 保护机制:具备过电压、欠电压、过电流保护及热关断功能

    4. 应用案例和使用建议


    NCP5217A 广泛应用于笔记本电脑和系统电源,特别是在需要高效率和精确控制的应用场合。建议用户根据实际负载条件合理选择节能模式和强制PWM模式,以优化系统性能。

    5. 兼容性和支持


    NCP5217A 封装为QFN14,具备无铅和符合RoHS标准的特点。该产品与其他ON Semiconductor的产品具有良好兼容性,提供了详细的安装指南和应用电路图。ON Semiconductor提供详尽的技术支持和售后服务,确保用户能够顺利应用该产品。

    6. 常见问题与解决方案


    - 问:如何设置过电流阈值?
    - 答:通过连接不同电阻值到IDRP/OCP引脚,可以调节过电流检测阈值。具体参数见电气特性表。

    - 问:过电压保护如何设定?
    - 答:过电压保护通过VFB电压监控来实现,当VFB超过115%的额定值时会触发保护机制。

    7. 总结和推荐


    NCP5217A 单同步降压控制器凭借其高精度、多功能模式和强大的保护机制,在多种应用场合下表现出色。推荐在需要高效率和精确控制的系统中使用,尤其是在电池供电的便携式设备中。整体来看,这款控制器是一个性能可靠且易用的选择。

NCP5217AMNTXG参数

参数
同步整流器 Yes
最小输出电压 800mV
拓扑 Buck
最大输出电压 3.3V
最小输入电压 4.5V
功能 Step-Down
开关频率 300KHz
输出类型 Transistor Driver
输出数量 1
最大输入电压 27V
长*宽*高 3.5mm(长度)*3.5mm(宽度)
通用封装 QFN-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

NCP5217AMNTXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP5217AMNTXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCP5217AMNTXG NCP5217AMNTXG数据手册

NCP5217AMNTXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4173 ¥ 3.5911
300+ $ 0.4135 ¥ 3.5588
500+ $ 0.4097 ¥ 3.5264
1000+ $ 0.3982 ¥ 3.3647
5000+ $ 0.3982 ¥ 3.3647
库存: 565
起订量: 279 增量: 1
交货地:
最小起订量为:100
合计: ¥ 359.11
