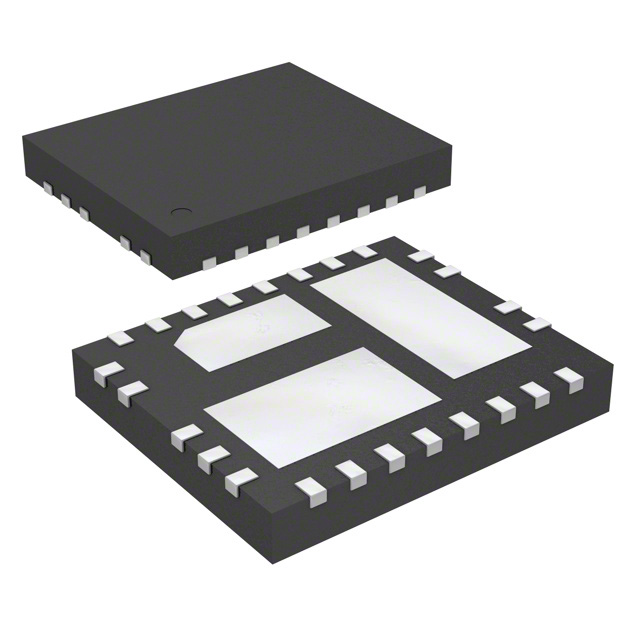

FAN21SV04MPX

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 正,降压 Yes 200KHz~600KHz Adjustable式 1 19.2V 800mV 24V 3V QFN 贴片安装 6mm(长度)*5mm(宽度)
供应商型号: FAN21SV04MPXTR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 FAN21SV04MPX

FAN21SV04MPX概述


    产品简介


    基本介绍
    FAN21SV04 TinyBuck™ 是一款高度集成的同步降压稳压器,能够提供高达4A的输出电流。它适用于多种应用场景,如服务器与电信设备、图形卡与显示器、计算系统、机顶盒与游戏控制台等。
    主要功能
    - 单电源操作:可实现从3.0V到24V的宽输入范围,并提供从0.8V到VIN的80%范围内的宽输出电压调节。
    - 高效率:超过94%的峰值效率。
    - 精确的参考电压:在整个温度范围内保证1%的参考精度。
    - 全同步操作:集成的低边MOSFET肖特基二极管提高了效率。
    - 可编程频率:运行频率可在200kHz至600kHz之间调整。
    - 可同步外部时钟:支持主/从模式配置。
    - 过流保护:通过外部补偿实现灵活设计。
    应用领域
    FAN21SV04 TinyBuck™ 广泛应用于服务器与电信、图形卡与显示器、计算系统、机顶盒与游戏控制台、点对点调节等领域。

    技术参数


    - 输入电压范围:3.0V 至 24V
    - 输出电压范围:0.8V 至 VIN 的 80%
    - 效率:超过 94%
    - 参考精度:1%(全温度范围)
    - 开关频率:200KHz 至 600KHz(可编程)
    - 保护特性:
    - 过电流保护
    - 欠压、过压保护
    - 热关断保护
    - 封装:5x6mm 25针3引脚MLP封装
    - 工作温度范围:
    - FAN21SV04MPX:-10°C 至 85°C
    - FAN21SV04EMPX:-40°C 至 85°C

    产品特点和优势


    FAN21SV04 TinyBuck™ 具有以下独特功能和优势:
    - 高度集成:将同步MOSFET和控制器/驱动器集成在一个封装内,减少了外部组件的数量,降低了成本。
    - 高效能:在高负载下仍保持高效率,适合紧凑空间的设计。
    - 灵活性:支持外部补偿和频率编程,可以满足不同应用场景的需求。
    - 耐用性:集成多种保护机制,如过电流、欠压、过压及热关断保护,确保设备的安全运行。
    - 简单布局:集成设计减少了关键电感的寄生电感,使得布局更简单、更高效。

    应用案例和使用建议


    典型应用电路
    图10展示了单电源应用电路示例,其中输出电压为1.8V,工作频率为500kHz,输入电压范围为8V至20V。
    使用建议
    - 温度管理:根据图20和图21的数据,在使用过程中注意散热设计,特别是在高温环境下需要加强散热措施。
    - 负载管理:根据不同的负载需求选择合适的输出电压和输入电压组合,以获得最佳效率。
    - 频率配置:根据应用需求选择适当的开关频率,通常情况下,更高的频率会导致更小的输出纹波,但可能增加开关损耗。

    兼容性和支持


    FAN21SV04 TinyBuck™ 可以与其他电源管理和控制系统无缝集成,通过支持外部时钟同步来实现多模块同步操作。厂商提供了详尽的技术文档和支持服务,包括产品手册、应用指南和技术支持热线,以帮助用户解决在设计和应用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:在启动过程中输出电压未达到预期值。
    - 解决方案:检查输入电压是否在有效范围内,同时确认软启动设置是否正确。

    2. 问题:过载保护频繁触发。
    - 解决方案:检查负载是否过大,或者是否有短路发生,必要时降低负载或检查电路连接。

    3. 问题:设备在高负载下无法维持正常工作。
    - 解决方案:确保散热设计足够,适当减小负载电流或增强散热措施。

    总结和推荐


    综合评估
    FAN21SV04 TinyBuck™ 是一款高度集成且高效的同步降压稳压器,具备优秀的电气特性和灵活的应用能力。它在紧凑的空间设计中表现出色,并通过集成的保护机制提供了可靠的运行保障。
    推荐结论
    FAN21SV04 TinyBuck™ 非常适合用于服务器与电信、图形卡与显示器、计算系统等对效率和尺寸要求较高的应用场景。推荐用户在选择此类产品时优先考虑此款稳压器。

FAN21SV04MPX参数

参数
最大输入电压 24V
输出数量 1
最大输出电压 19.2V
最小输入电压 3V
同步整流器 Yes
输出类型 Adjustable式
功能 Buck
开关频率 200KHz~600KHz
拓扑 正,降压
最小输出电压 800mV
长*宽*高 6mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
