NCV81277AMNTXG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 250KHz~1.2MHz PWM 1 贴片安装,黏合安装
供应商型号: 4244099
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 NCV81277AMNTXG

NCV81277AMNTXG概述


    产品简介


    NCV81277A多相同步控制器
    NCV81277A是一款为新一代计算和图形处理器设计的多相同步控制器。它能够驱动多达四个相位,集成了差分电压和相电流检测、自适应电压定位(AVP)及PWMVID接口,旨在为计算机或图形控制器提供准确调节的电源。集成的电源节约接口(PSI)允许处理器设置控制器处于三种模式之一:所有相位开启、动态相位脱落或固定低相位计数模式,以获得轻载条件下的高效率。其双边沿PWM多相架构确保了快速瞬态响应和良好的动态电流平衡。

    技术参数


    - 输入电压范围: 4.5 V至20 V
    - 开关频率: 250 kHz 至 1.2 MHz(四相配置)
    - 保护功能:
    - 欠压保护(UVP)
    - 过压保护(OVP)
    - 过流保护(OCP)
    - 单相过流保护
    - 工作温度范围: -40°C 至 +105°C
    - 封装: 无铅、卤素/溴化阻燃剂自由且符合RoHS标准
    - 认证: AEC-Q100等级2认证

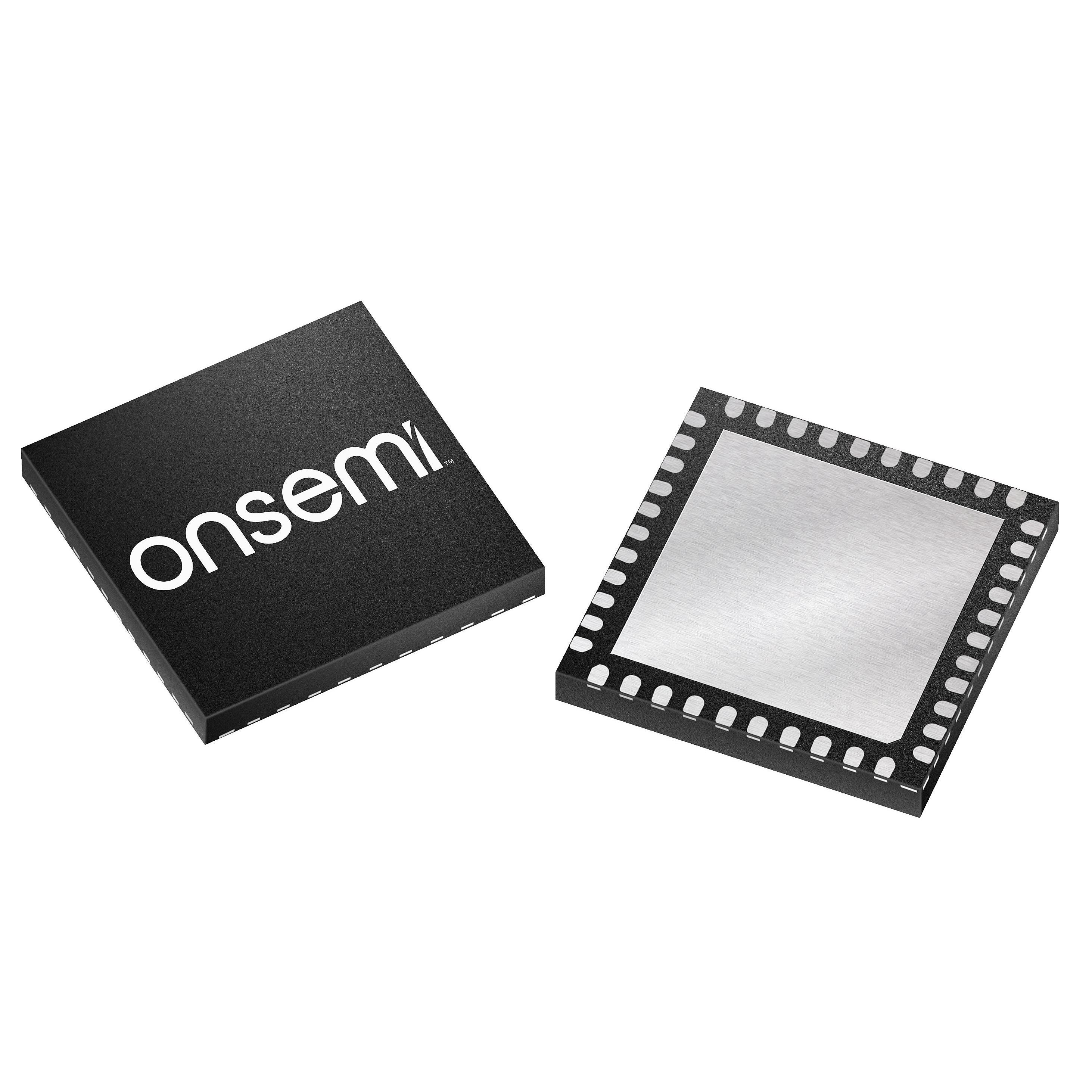

    - 引脚数: 40引脚QFN湿法侧视图封装

    产品特点和优势


    1. 高效能: 支持高达四个相位,适用于高性能计算和图形处理器。
    2. 高可靠性: 集成多种保护功能,如欠压、过压和过流保护。
    3. 灵活性: 配置灵活,可以通过设置不同的阈值来实现多种操作模式。
    4. 紧凑设计: 采用40引脚QFN湿法侧视图封装,适合空间受限的应用。

    应用案例和使用建议


    典型应用场景
    - GPU和CPU电源: 在高性能计算系统中提供稳定的电源。
    - 汽车应用: 由于其宽泛的工作温度范围和可靠的安全保护功能,适用于各种汽车电子系统。
    使用建议
    - 在选择外部组件时,需注意电容和电阻的选择,以确保最佳性能和稳定性。
    - 确保适当的散热管理,特别是在高温环境下使用时。
    - 参考典型应用电路图进行设计,例如图1所示的典型控制器应用电路。

    兼容性和支持


    - 兼容性: 与多种多相架构兼容,如图2和图3所示的典型相位应用电路。
    - 支持: 提供详细的用户指南和技术支持文档,包括设计参考和常见问题解答。

    常见问题与解决方案


    1. 问题: 启动过程中出现假OVP报警。
    - 解决方案: 确保正确的启动顺序和外部电容值,避免虚假报警。
    2. 问题: 输出电压不稳定。
    - 解决方案: 检查反馈回路和参考电压设置,确保正确的连接和校准。
    3. 问题: 开关频率不稳定。
    - 解决方案: 重新调整外部电阻设置,确保其正确配置。

    总结和推荐


    NCV81277A是一款专为高性能计算和图形处理器设计的多相同步控制器,具有高效的电源管理和强大的保护功能。其灵活性和紧凑的设计使其非常适合应用于高要求的计算和汽车电子系统。我们强烈推荐该产品,尤其是在需要高效电源管理和稳定输出电压的应用中。
    希望以上内容对您有所帮助,如果您有任何进一步的问题或需要更多详细信息,请随时联系我们。

NCV81277AMNTXG参数

参数
最大输入电压 -
输出类型 PWM
输出数量 1
最小输入电压 -
同步整流器 Yes
最大输出电压 -
开关频率 250KHz~1.2MHz
最小输出电压 -
拓扑 Buck
功能 Step-Down
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

NCV81277AMNTXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV81277AMNTXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCV81277AMNTXG NCV81277AMNTXG数据手册

NCV81277AMNTXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.0125
10+ ¥ 21.5152
100+ ¥ 21.131
500+ ¥ 20.7468
5000+ ¥ 20.7468
10000+ ¥ 20.7468
15000+ ¥ 20.7468
库存: 9900
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.01
