LM2595TADJG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Boost,Buck,Buck-Boost No 150KHz Adjustable 1 37V 1.23V 40V 4.5V TO-220-5 通孔安装
供应商型号: FL-LM2595TADJG
供应商: 海外现货
标准整包数: 1

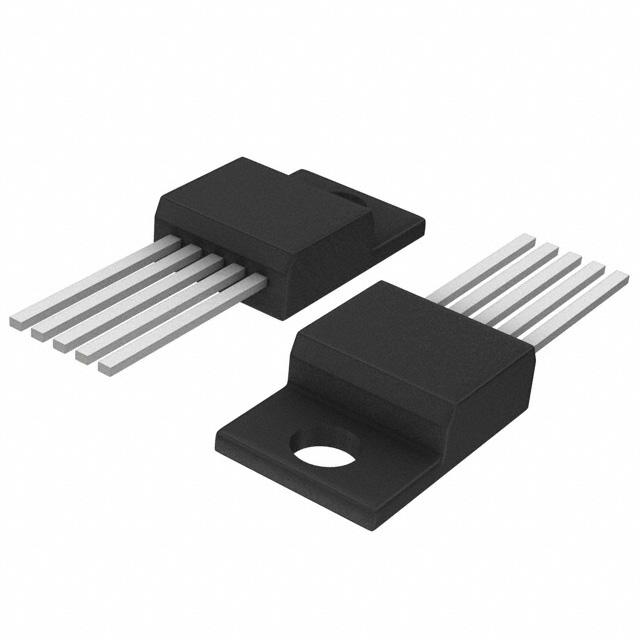

ON SEMICONDUCTOR DC-DC稳压器 LM2595TADJG

LM2595TADJG概述


    产品简介


    产品类型:
    LM2595是一款单片集成的降压开关稳压器(Buck转换器),专为设计简单高效的电源转换而开发。
    主要功能:
    LM2595能够驱动高达1.0A的负载电流,具备优秀的线路和负载调节能力。其内部补偿设计可减少外部组件,简化电源设计过程。
    应用领域:
    - 简单高效的降压(Buck)调节器
    - 线性调节器的高效预调节器
    - 板载开关稳压器
    - 正负电压转换器(Buck-Boost)
    - 负电压升压转换器
    - 电池充电器的电源供应

    技术参数


    基本规格:
    - 输出电压范围:1.23V至37V
    - 最大输出负载电流:1.0A
    - 输入电压范围:最高40V
    - 开关频率:150kHz
    - TTL关断功能
    - 低功耗待机模式:典型值50μA
    - 热关断和电流限制保护
    - 铅-Free封装
    极限参数:
    - 最大输入电压:45V
    - 输出到地的最大电压:-1.0V
    - 最大功率耗散(TO-220, D2PAK):内部限定
    - 结点至环境热阻(TO-220, D2PAK):分别为65°C/W和70°C/W
    - 存储温度范围:-65°C至+150°C
    - 最小人体模型ESD额定值:-2.0kV
    - 引脚温度(焊接,10秒):-260°C
    - 最大结点温度:150°C

    产品特点和优势


    LM2595以其高效率、宽输入电压范围和简单的设计成为市场上的一款优质产品。通过采用开关模式电源供电,LM2595比传统的三端线性稳压器具有更高的效率,特别是在较高的输入电压下。此外,其内部补偿和易于编程的特性,使得设计更加便捷。

    应用案例和使用建议


    LM2595被广泛应用于多种场合,如图1所示的应用实例展示了其作为一个简单的降压调节器如何工作。根据手册,可以建议用户在选择输入电容时使用低ESR的铝电解电容,并确保其靠近输入和接地引脚。对于电感的选择,建议用户参考图19中的图表来确定所需的电感值。

    兼容性和支持


    LM2595提供标准的TO-220和D2PAK两种封装形式,适用于广泛的板级应用。厂商提供了详细的文档和技术支持,包括电路布局指南和设计步骤,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    问题1: 什么是LM2595的最适输入电压范围?
    解决办法: 最适输入电压范围为4.5V至40V。为了确保稳定的工作条件,建议不要超过这个范围。
    问题2: 如何判断LM2595是否处于关闭状态?
    解决办法: 当ON/OFF引脚上的电压低于1.6V或者未连接时,LM2595将保持开启状态。如果需要关闭,应使ON/OFF引脚上的电压高于1.6V且不超过最大输入电压Vin。

    总结和推荐


    综上所述,LM2595凭借其高效率、易设计和宽输入电压范围等特点,在电源转换领域有着显著的优势。其提供的详细文档和广泛的支持也大大简化了设计过程。总体而言,LM2595是一款值得推荐的产品,尤其适合需要高效能转换器的应用场合。

LM2595TADJG参数

参数
功能 Step-Down,Step-Up,Step-Up/Step-Down
拓扑 Boost,Buck,Buck-Boost
开关频率 150KHz
输出数量 1
输出类型 Adjustable
最大输入电压 40V
最大输出电压 37V
最小输出电压 1.23V
同步整流器 No
最小输入电压 4.5V
10.54mm(Max)
4.57mm(Max)
9.27mm(Max)
通用封装 TO-220-5
安装方式 通孔安装
零件状态 最后售卖
包装方式 散装,管装

LM2595TADJG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

LM2595TADJG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR LM2595TADJG LM2595TADJG数据手册

LM2595TADJG封装设计

查看详情并下载
Symbol
Footprint
3D Model
