NCP1529MUTBG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 1.7MHz Adjustable 1 3.9V 900mV 5.5V 2.7V DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: AV-S-ONSNCP1529MUTBG
供应商: Avnet
标准整包数: 3000

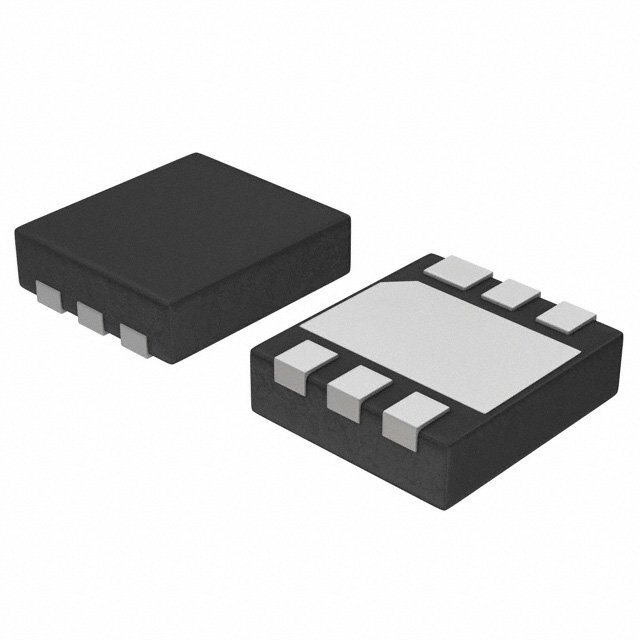

ON SEMICONDUCTOR DC-DC稳压器 NCP1529MUTBG

NCP1529MUTBG概述


    产品简介


    NCP1529 Buck Converter(降压转换器) 是一款由半导体组件工业公司开发的单片集成电荷泵集成电路,专为便携式设备设计。这款DC-DC降压转换器适用于锂离子电池(一节)或碱性/镍镉/镍氢电池(三节)。它能够提供高达1A的输出电流,并允许外部调节输出电压范围从0.9V到3.9V,也可以固定为1.2V或1.35V。通过同步整流技术,NCP1529提高了效率并减少了外部组件的数量。内置的1.7 MHz振荡器则进一步缩小了所需组件的尺寸,从而减少整体电路板尺寸。
    主要功能:
    - 输出电流最高可达1A
    - 输出电压可调范围0.9V至3.9V
    - 内置同步整流,提升效率
    - 1.7 MHz高频率工作模式
    - 自动PWM/PFM模式切换,提高系统效率
    应用领域:
    - 手机和平板电脑
    - 数码相机
    - MP3播放器和其他便携式音频系统
    - 无线和DSL调制解调器
    - USB电源设备
    - 其他便携式设备

    技术参数


    - 输入电压范围:2.7V 至 5.5V
    - 输出电压:可调范围 0.9V 至 3.9V,或固定为1.2V或1.35V
    - 开关频率:1.7 MHz(典型值)
    - 最大输出电流:1A
    - 最大效率:高达96%
    - 温度范围:工作环境温度-40°C 至 85°C
    - 静态电流:28 μA(无负载时)
    - 待机电流:0.3 μA
    - 保护功能:短路保护、过温保护、软启动

    产品特点和优势


    NCP1529步降DC-DC转换器具备多项显著的优势,使其成为便携式设备的理想选择。首先,其高达96%的效率使得电池寿命得以最大化,特别是在低负载条件下通过PFM模式运行,这能够显著降低电流消耗,延长电池使用时间。其次,同步整流不仅提升了转换效率,还减少了外部组件需求,简化了设计。此外,内置的1.7 MHz振荡器有助于减小电感器和电容器的尺寸,进而减小整个电路板的尺寸。最重要的是,NCP1529提供全面的保护功能,如短路保护、过热保护和软启动,确保其在各种环境下的可靠性和耐用性。

    应用案例和使用建议


    应用案例:
    1. 手机和平板电脑:这些设备对电池寿命和功耗要求较高,NCP1529凭借其高效能及低功耗设计非常适合此类应用场景。
    2. 数码相机:这类设备通常需要快速充电且希望保持长时间运行,NCP1529的高效率可以帮助满足这一需求。
    使用建议:
    1. 在设计过程中,根据应用的具体要求选择合适的输入电压和输出电压设置。
    2. 确保外部组件的正确连接,特别是输入电容、输出电容和感应线圈的选择,因为这些因素直接影响到转换器的稳定性和效率。
    3. 考虑热管理策略,特别是在高功率耗散条件下,可能需要添加散热片或其他散热措施以保证长期可靠性。

    兼容性和支持


    NCP1529与多种便携式设备兼容,可以广泛应用于手机、数码相机和音频设备等领域。其制造商提供了详尽的技术支持文档和参考设计,帮助工程师轻松进行产品设计和故障排除。此外,厂商还提供了在线技术支持平台,可以及时解答用户遇到的问题。

    常见问题与解决方案


    问题1:设备无法正常启动。
    解决方案:检查输入电压是否达到启动阈值2.7V以上,同时确认EN引脚上的电压是否正确设置为1.2V以上。
    问题2:输出电压不稳定。
    解决方案:重新检查外部电阻(R1和R2)的连接,并确保其精度符合要求;同时检查输入电容和输出电容是否正确选择,必要时增加补偿电容。
    问题3:设备在轻载时效率下降。
    解决方案:考虑启用PFM模式,该模式会在轻负载时自动激活,以减少功耗并延长电池寿命。

    总结和推荐


    总体而言,NCP1529是一款高效、多功能且可靠的降压DC-DC转换器。它具有高效率、紧凑的设计以及全面的保护功能,使其非常适合用于便携式设备。对于需要高效率和紧凑设计的应用,我们强烈推荐使用NCP1529。然而,在实际应用中还需要注意散热管理和外部组件的选择,以确保最佳性能和稳定性。

NCP1529MUTBG参数

参数
最大输出电压 3.9V
同步整流器 Yes
输出数量 1
输出类型 Adjustable
拓扑 Buck
最小输出电压 900mV
最大输入电压 5.5V
开关频率 1.7MHz
最小输入电压 2.7V
功能 Step-Down
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

NCP1529MUTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1529MUTBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCP1529MUTBG NCP1529MUTBG数据手册

NCP1529MUTBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3038 ¥ 2.6884
9000+ $ 0.3011 ¥ 2.6643
库存: 66000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 8065.2
