NCP6343SFCCT1G

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 正,降压 Yes 3MHz Programmable 1 1.4V 600mV 5.5V 2.3V WLCSP 贴片安装
供应商型号: FL-NCP6343SFCCT1G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 NCP6343SFCCT1G

NCP6343SFCCT1G概述

    # NCP6343 Synchronous Buck Converter

    产品简介


    NCP6343 是一款同步降压型(降压)直流-直流转换器,专为锂离子电池(单节)或碱性/镍镉/镍氢电池(三节)供电的便携式设备中的不同子系统供电而设计。这款转换器能够提供高达3.0A的输出电流,输出电压可在0.6V至1.4V之间编程调整,步进为6.25mV。NCP6343 可以与其他直流-直流转换器共享同一输出轨,作为瞬态负载辅助器运行。

    技术参数


    主要规格
    - 输入电压范围: 2.3V 至 5.5V
    - 输出电压范围: 0.6V 至 1.4V
    - 输出电流: 最大3.0A
    - 切换频率: 3MHz

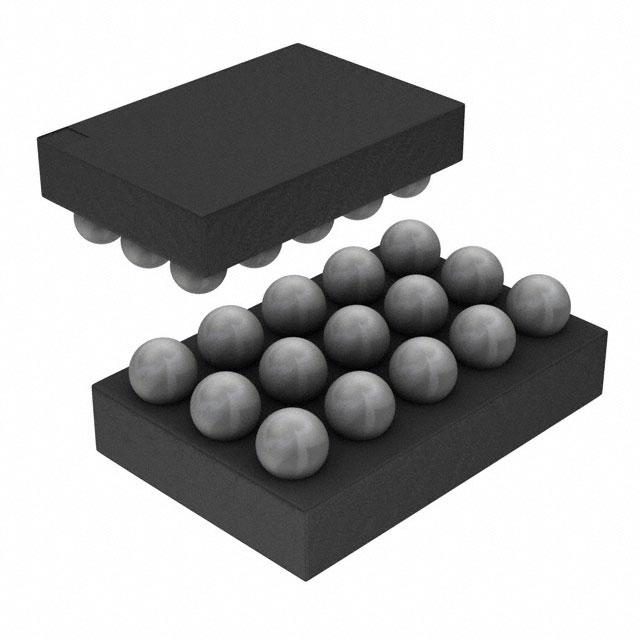

    - 封装: 1.99 x 1.34 mm CSP-15 封装
    性能参数
    - 效率: 高达95%
    - 纹波: 最大值取决于输出电感和电容
    - 保护功能: 热关断、过压保护、欠压锁存
    - 静态电流: 最小0.8μA
    工作环境
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -65°C 至 +150°C

    产品特点和优势


    - 高效性: 同步整流和自动PWM/PFM转换机制显著提高整体解决方案效率。
    - 紧凑设计: 采用空间节省的小型CSP-15封装。
    - 灵活性: 可编程输出电压,满足多种应用需求。
    - 可靠性: 带有热关断、过压保护和欠压锁存等多重保护机制。

    应用案例和使用建议


    典型应用
    NCP6343适用于智能手机、平板电脑和其他需要稳定电源的便携式设备。
    使用建议
    1. 电路设计: 选用合适规格的电感和电容。推荐使用470nH电感和22μF陶瓷电容。
    2. 布线设计: 确保电源路径(如PVIN、VOUT、SW、PGND)走线宽且短,以减少寄生电感和高频环路面积。
    3. 热管理: 采用多层板设计并增加散热孔,有助于降低工作温度。

    兼容性和支持


    - 兼容性: NCP6343可以与其他采用I2C接口的微控制器兼容。
    - 支持: 安森美半导体提供详细的文档和支持服务,确保客户能快速上手使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压低于阈值导致启动困难 | 检查输入电压是否低于2.3V,并确认外部电容是否正常。 |
    | 输出电压不稳定 | 确认输出滤波电容的容量是否足够,并检查电路板布局是否存在信号干扰。 |

    总结和推荐


    评估
    NCP6343是一款集高性能和紧凑设计于一身的同步降压型直流-直流转换器。它具有出色的效率、灵活的配置选项以及丰富的保护机制,使其成为便携式设备的理想选择。
    推荐
    鉴于其优异的性能和广泛的适用性,我们强烈推荐在需要高效、高可靠性的电源解决方案的应用中使用NCP6343。无论是智能手机还是平板电脑,NCP6343都是值得信赖的选择。

NCP6343SFCCT1G参数

参数
拓扑 正,降压
最小输出电压 600mV
输出类型 Programmable
最大输入电压 5.5V
功能 Buck
最大输出电压 1.4V
最小输入电压 2.3V
输出数量 1
开关频率 3MHz
同步整流器 Yes
通用封装 WLCSP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NCP6343SFCCT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP6343SFCCT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCP6343SFCCT1G NCP6343SFCCT1G数据手册
