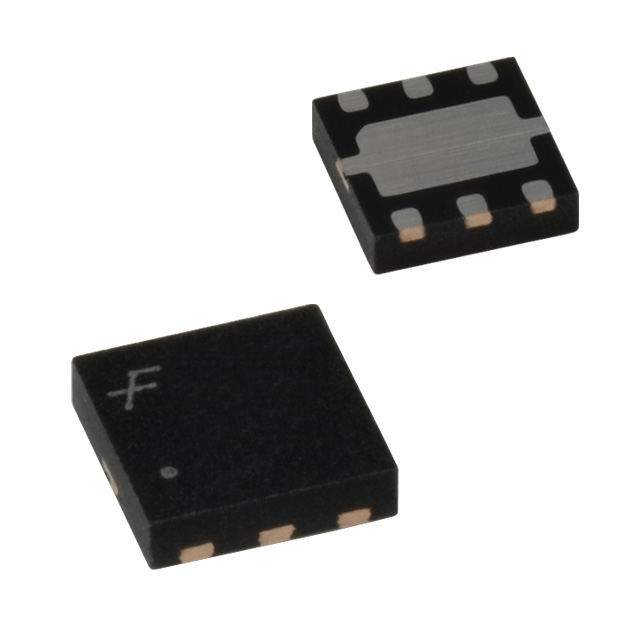

FAN2011EMPX

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 1.3MHz Adjustable 1 5.5V 800mV 5.5V 4.5V MLP-6 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: CY-FAN2011EMPX
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 FAN2011EMPX

FAN2011EMPX概述


    产品简介


    FAN2011/FAN2012 1.5A低电压电流模式同步PWM降压调节器是一款高效且低噪声的同步脉宽调制(PWM)电流模式DC-DC转换器,专为低电压应用设计。它能够在输入电压范围为4.5V至5.5V的情况下提供高达1.5A的连续负载电流。FAN2011始终开启,而FAN2012具有一个“使能输入”,可以通过此引脚将设备置于关机模式,关机电流小于1µA。
    主要功能:
    - 高达95%的效率
    - 可调节输出电压,范围从0.8V到VIN
    - 固定频率1.3 MHz PWM操作
    - 100%占空比低压差(LDO)操作
    - 快速启动时间
    应用领域:
    - 硬盘驱动器
    - 顶盒
    - 负载点电源
    - 笔记本电脑
    - 通信设备

    技术参数


    输入电压范围:
    - 4.5V 至 5.5V
    输出电流:
    - 最大输出电流为1.5A
    固定开关频率:
    - 1.3 MHz
    输出电压精度:
    - ±2% (FAN2011/FAN2012)
    - ±3% (-40°C至+85°C)
    保护功能:
    - 输入欠压锁定(UVLO)
    - 短路保护
    - 过温保护
    热阻:
    - 结至焊盘热阻(θJC):8°C/W

    产品特点和优势


    高效率:
    - FAN2011/FAN2012在1.5A输出电流下可达到高达95%的效率。
    宽电压范围:
    - 输出电压可在0.8V至VIN范围内调节,满足不同应用需求。
    低噪声:
    - 通过同步整流技术降低了输出噪声,适用于对噪声敏感的应用场景。
    紧凑封装:
    - 采用3x3mm 6-lead MLP封装,适用于空间受限的设计。
    良好的瞬态响应:
    - 在负载快速变化时,仍能保持输出电压稳定,提高了系统可靠性。

    应用案例和使用建议


    典型应用案例:
    - 用于笔记本电脑的负载点电源模块,确保在各种负载条件下输出电压稳定。
    - 通信设备中的辅助电源,满足高效低功耗的要求。
    使用建议:
    - 在选择电感时,应确保其饱和电流高于最大负载电流加上一半的电感纹波电流。
    - 为了减少开关纹波,建议在输入端使用低ESR的旁路电容。

    兼容性和支持


    兼容性:
    - 与大多数标准电源管理和控制电路兼容。
    厂商支持:
    - 提供详细的应用指南和技术支持文档,以帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    常见问题1:
    - 开机时出现较大的启动涌流。
    解决方案:
    - 使用内部软启动电路来限制启动时的涌流,避免输入电压下降和输出电压过冲。
    常见问题2:
    - 在短路情况下,设备无法正常工作。
    解决方案:
    - 设备具有内置短路保护机制,在短路情况下会降低工作频率并减小平均输入电流,从而避免设备损坏。

    总结和推荐


    综合评估:
    - FAN2011/FAN2012具有出色的效率、稳定的输出电压和优秀的瞬态响应性能,非常适合低电压应用,特别是在需要紧凑设计和高可靠性的场合。
    推荐使用:
    - 强烈推荐使用FAN2011/FAN2012在需要高效、低噪声和高可靠性的负载点电源应用中。其优秀的性能和丰富的保护机制使其成为众多应用场景的理想选择。

FAN2011EMPX参数

参数
功能 Step-Down
输出类型 Adjustable
同步整流器 Yes
拓扑 Buck
输出数量 1
最小输出电压 800mV
开关频率 1.3MHz
最大输入电压 5.5V
最小输入电压 4.5V
最大输出电压 5.5V
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 MLP-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

FAN2011EMPX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN2011EMPX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR FAN2011EMPX FAN2011EMPX数据手册

FAN2011EMPX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.606 ¥ 5.2146
300+ $ 0.6004 ¥ 5.1676
500+ $ 0.5949 ¥ 5.1206
1000+ $ 0.5782 ¥ 4.8857
5000+ $ 0.5782 ¥ 4.8857
库存: 20774
起订量: 192 增量: 1
交货地:
最小起订量为:100
合计: ¥ 521.46
