NCV6323FELMTW33TBG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 3MHz Fixed 1 3.3V 5.5V 2.8V 贴片安装,黏合安装
供应商型号: 488-NCV6323FELMTW33TBGTR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 NCV6323FELMTW33TBG

NCV6323FELMTW33TBG概述

    NCV6323F 3 MHz, 1.6 A PWM Synchronous Buck Converter

    1. 产品简介


    产品类型: NCV6323F 是一款同步降压转换器,专为在 2.8 V 至 5.5 V 输入电压范围内向各种子系统提供电源而设计。
    主要功能: 这款转换器能够以高达 1.6 A 的直流输出电流(在 85°C 环境温度下),并在宽输入电压范围内保持高效能。
    应用领域: 广泛应用于汽车高级驾驶辅助系统 (ADAS)、车载摄像系统、空间优化系统等领域。

    2. 技术参数


    - 输入电压范围: 2.8 V 至 5.5 V
    - 输出电压: 固定输出电压
    - 最大输出电流: 1.6 A (85°C ambient temperature)
    - 最小输出电流: 1.2 A (105°C ambient temperature)
    - 开关频率: 3 MHz
    - 同步整流: 改善系统效率
    - 软启动/过流保护: 改善启动过程并保护电路
    - 热关断保护
    - 输出主动放电: 可禁用
    - 使能输入/电源就绪选项

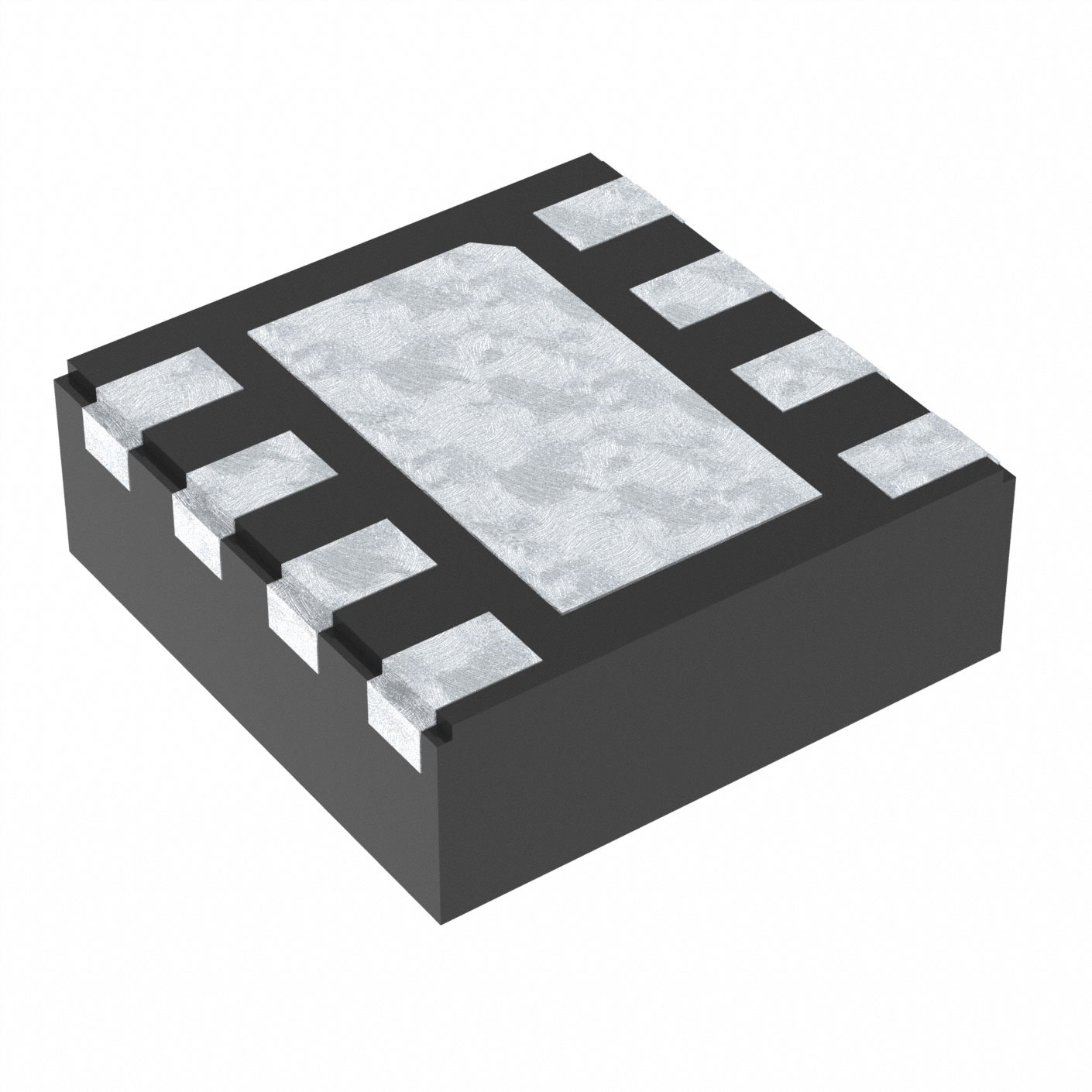

    - 封装: 湿润侧翻DFN8, 2x2 mm (0.8 mm 厚度), 0.5 mm 键距
    - 最高厚度: 0.8 mm
    - 通过AEC-Q100认证且PPAP可用

    3. 产品特点和优势


    - 高效率: 通过3 MHz高频开关和同步整流实现高效能。
    - 宽输入电压范围: 允许设备在2.8 V至5.5 V之间稳定运行。
    - 简单的设计实现: 集成反馈网络简化了设计,仅需少数外部组件即可完成布局。
    - 优异的热管理: 内置热关断保护,防止过热损坏。
    - 可靠性强: 通过AEC-Q100认证,适用于严苛的汽车应用环境。

    4. 应用案例和使用建议


    典型应用场景:
    - 汽车高级驾驶辅助系统 (ADAS):包括前视摄像头、后视摄像头、全景视角和盲点监测。
    - 车载信息娱乐集群-摄像头:用于实时图像处理。
    - 空间优化系统:例如,小型化设计的车载电源模块。
    - 点负载应用:分布式电源系统中的局部电源供应。
    使用建议:
    - 确保良好的接地设计,以减少噪声干扰。
    - 尽量将电感器选择为1.0 μH,参照应用部分获得更多细节。
    - 在应用中尽量遵循推荐的PCB布局,避免反馈电压输入上的噪声。
    - 合理选择电容值(输入电容至少4.7 μF,输出电容至少10 μF)以保证稳定性。

    5. 兼容性和支持


    - 兼容性: NCV6323F可以与其他标准电子元件配合使用,满足各种应用需求。
    - 支持和维护: onsemi提供了全面的技术文档和支持服务,确保用户能够顺利部署和维护设备。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常启动。
    - 解决办法: 检查使能输入 (EN) 引脚是否正确连接,确保其处于高电平。
    - 问题2: 输出电压不稳定。
    - 解决办法: 检查输出电容值和PCB布局是否符合规范要求。
    - 问题3: 过流保护频繁触发。
    - 解决办法: 检查负载是否过大或内部元件是否存在短路问题。

    7. 总结和推荐


    NCV6323F 是一款专为汽车应用设计的高效同步降压转换器。其宽输入电压范围、高效率、简单的实现方式以及可靠的热管理和保护机制使其在众多应用场景中表现出色。尽管初始成本可能略高,但其卓越的性能和稳定性使得它成为许多关键应用的理想选择。强烈推荐在汽车电子、工业自动化等领域中采用此产品。
    如需了解更多关于NCV6323F的信息,请访问我们的网站 [www.onsemi.com](http://www.onsemi.com)。

NCV6323FELMTW33TBG参数

参数
开关频率 3MHz
输出数量 1
最小输入电压 2.8V
功能 Step-Down
最大输入电压 5.5V
最小输出电压 3.3V
拓扑 Buck
最大输出电压 -
输出类型 Fixed
同步整流器 Yes
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCV6323FELMTW33TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV6323FELMTW33TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCV6323FELMTW33TBG NCV6323FELMTW33TBG数据手册

NCV6323FELMTW33TBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.4458 ¥ 3.7668
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 11300.4
