LM2575D2T-3.3R4G

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck No 52KHz Fixed 1 3.3V 3.3V 40V 4.75V D2PAK-5 贴片安装,黏合安装
供应商型号: 2728221
供应商: 海外现货
标准整包数: 1

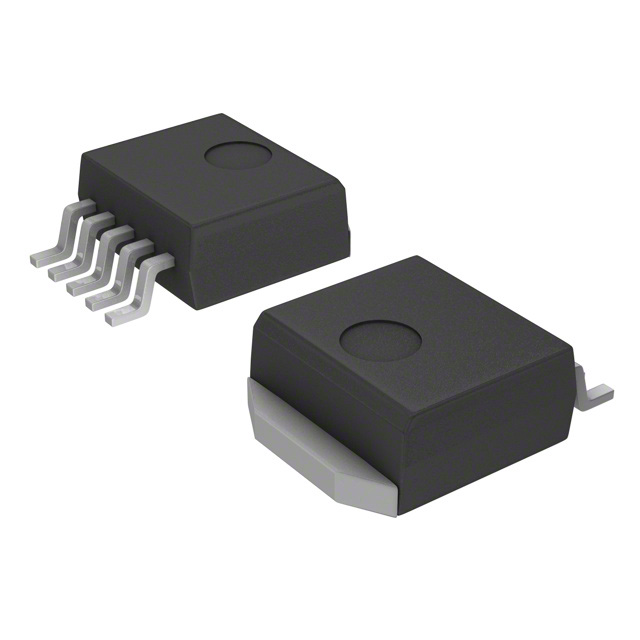

ON SEMICONDUCTOR DC-DC稳压器 LM2575D2T-3.3R4G

LM2575D2T-3.3R4G概述


    产品简介


    LM2575/N CV2575降压开关调节器
    LM2575系列调节器是专为方便设计降压(Buck)转换器而设计的单片集成电路。该系列产品能够驱动1.0 A负载,并具备优秀的线性调节和负载调节能力。这些设备提供固定输出电压版本(3.3 V, 5.0 V, 12 V, 15 V)和可调输出版本。它们旨在通过最少的外部组件简化电源设计,并且与标准电感器兼容,这些电感器由多个制造商提供。LM2575适用于各种应用,如简单的高效降压调节器、线性调节器的预调节器、板载开关调节器等。

    技术参数


    主要技术规格:
    - 输出电压范围:3.3 V, 5.0 V, 12 V, 15 V, 调整版(1.23 V 至 37 V)
    - 输出电流:1.0 A
    - 输入电压范围:4.75 V 至 40 V
    - 固定频率内部振荡器:52 kHz
    - 稳态输出电压误差:±4%
    - 频率误差:±10%
    - 工作温度范围:-40°C 至 +125°C
    - 功耗限制:内部限定
    - 热阻:65 °C/W(引脚到空气)
    电气特性:
    - 开关振荡器频率:47 kHz 至 58 kHz(典型值),42 kHz 至 63 kHz(全温范围内)
    - 最大占空比:94% 至 98%
    - 电流限制:1.7 A 至 3.2 A
    - 启动电流:5.0 mA 至 9.0 mA(典型值),最大 11 mA
    - 关断电流:15 µA 至 200 µA(典型值),最大 400 µA

    产品特点和优势


    独特功能和优势:
    - 高效率:相比于三端线性调节器,LM2575在较高输入电压下表现出更高的效率,特别是在许多情况下无需散热器或散热器体积可以显著减小。
    - 易于设计:仅需四个外部组件即可完成设计。
    - 内置保护:包括热关断和电流限制保护。
    - 宽输入电压范围:支持4.75 V 至 40 V的输入电压范围。
    - 稳定性:提供精确的输出电压和温度补偿。

    应用案例和使用建议


    应用案例:
    - 简单高效的降压(Buck)调节器
    - 作为线性调节器的高效预调节器
    - 车载及工业应用(NCV前缀表示)
    使用建议:
    - 在设计时,确保使用适当的输入旁路电容(例如Cin = 100 µF/50 V),并保持输出和反馈引脚的布线尽可能短,以减少噪声和干扰。
    - 使用标准电感器(如330 µH),并在电路板布局中遵循PCB布局指南,以确保最佳性能。

    兼容性和支持


    兼容性:
    - LM2575适用于多种标准电感器和其他外部组件,确保与现有系统的兼容性。
    - 支持汽车及其他要求特殊站点和控制变更的应用(NCV前缀)。
    支持和维护:
    - 包括详细的订购和运输信息在数据表第24页。
    - 提供详细的封装尺寸和标记信息(第25页)。

    常见问题与解决方案


    常见问题与解决方案:
    1. 输入电压过高导致过热
    - 解决方案:检查输入电压是否在允许范围内,必要时添加散热片或更换散热片。
    2. 输出电压不稳定
    - 解决方案:确认外围组件(如电感、电容)的质量,并确保它们符合规格。
    3. 无法关闭
    - 解决方案:检查ON/OFF引脚的逻辑信号是否正确,并确保接地良好。

    总结和推荐


    综合评估:
    LM2575/N CV2575是一款非常适合用于工业和汽车应用的高效降压开关调节器。它具有易于设计、高效率、宽输入电压范围、内置保护功能等特点。该器件特别适用于需要高可靠性和稳定性的场合。总体而言,LM2575在设计和性能上都表现出色,强烈推荐使用。
    希望这篇文章能为您提供关于LM2575/N CV2575系列调节器的详细信息,帮助您更好地了解其特性和适用范围。

LM2575D2T-3.3R4G参数

参数
最小输出电压 3.3V
输出数量 1
最大输出电压 3.3V
最大输入电压 40V
最小输入电压 4.75V
开关频率 52KHz
功能 Step-Down
拓扑 Buck
同步整流器 No
输出类型 Fixed
10.24mm(Max)
9.35mm(Max)
4.57mm(Max)
通用封装 D2PAK-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM2575D2T-3.3R4G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

LM2575D2T-3.3R4G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR LM2575D2T-3.3R4G LM2575D2T-3.3R4G数据手册

LM2575D2T-3.3R4G封装设计

查看详情并下载
Symbol
Footprint
3D Model
