首页  >  产品百科  >  NCP3230MNTXG

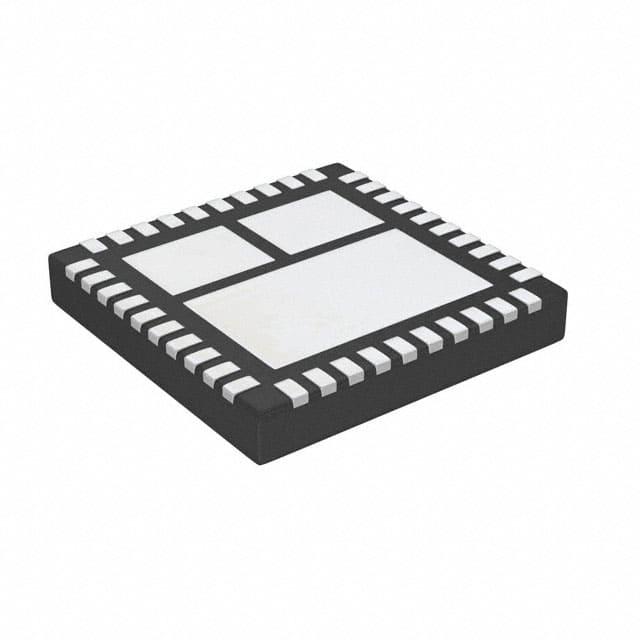

NCP3230MNTXG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 500KHz Adjustable 1 5.4V 600mV 18V 4.5V QFN-40 贴片安装,黏合安装 6mm(长度)*6mm(宽度)
供应商型号: NCP3230MNTXG
供应商: 国内现货
标准整包数: 2500
ON SEMICONDUCTOR DC-DC稳压器 NCP3230MNTXG

NCP3230MNTXG概述


    产品简介


    产品类型:
    NCP3230 是一款高电流、高效率的同步降压转换器,专门用于实现电压-模式控制的同步降压变换,支持高达30A的负载电流,输入电压范围为4.5V到18V。
    主要功能:
    - 高效率电源转换,适用于广泛的应用场合。
    - 支持多种保护功能,如过流保护(OCP)、输出过压和欠压保护(OVP, UVP),以及系统过温保护。
    - 可通过外部电阻设定电流限值,具备软启动功能以降低启动时的冲击电流。
    - 内置预偏置启动能力,可在出现预偏置条件时实现单调启动。
    应用领域:
    - 移动通讯基站
    - ASIC、FPGA、DSP 和 CPU 核心及 I/O 供电
    - 电信和网络设备
    - 服务器和存储系统

    技术参数


    - 输入电压范围:4.5 V 到 18 V
    - 输出电压范围:0.6 V 到 30 V
    - 开关频率:500 kHz
    - 过流保护(OCP)阈值:可调节
    - 输出过压保护(OVP):675 mV
    - 输出欠压保护(UVP):525 mV
    - 启动延迟时间:1.33 ms
    - 工作温度范围:-40 °C 到 +150 °C
    - 最大功耗:由 PD 限制

    产品特点和优势


    - 高效率:采用电压-模式控制,响应快速,能够处理瞬间输入电压变化。
    - 高集成度:内部包含软启动、过流保护、温度保护等多项功能,简化设计和调试。
    - 灵活性:可通过外部编程软启动,支持多种不同的启动电压。
    - 可靠性:具备强大的保护功能,如过流保护、过温保护和电源故障检测。

    应用案例和使用建议


    典型应用电路:
    - 图2展示了NCP3230的典型应用电路,显示了关键引脚的连接方式。VIN引脚需要接地进行去耦合,BST引脚需连接一个最小4.7 μF的陶瓷电容器来稳定内部LDO的工作。
    - 实际应用中,可以根据不同的应用场景调整输入电压、输出电压和负载电流,以满足不同的电源需求。
    使用建议:
    - 确保VIN引脚和VCC引脚都有适当的去耦电容以减少瞬态电压波动。
    - 使用外部电阻对ISET引脚进行配置,以设定合适的过流保护阈值。
    - 对于高负载情况,应提供足够的散热措施,确保器件正常工作并避免过热保护触发。

    兼容性和支持


    - NCP3230是无铅器件,符合RoHS标准。
    - 提供详细的订购信息和技术支持,具体型号为NCP3230MNTXG,采用QFN40 6x6封装形式。
    - 厂商提供了详尽的技术文档和手册,帮助用户更好地理解产品的特性和使用方法。

    常见问题与解决方案


    - 问题1:如何正确配置ISET引脚?
    解决方案:根据所需的最大电流限制选择合适的外部电阻连接至ISET引脚,并参考手册中推荐的计算公式。
    - 问题2:如何设置软启动时间?
    解决方案:通过连接到SS引脚的外部电容器大小来调节软启动时间。软启动时间可以通过公式 tSS = CSS × Vref / ISS 计算得出。
    - 问题3:如何避免器件过热?
    解决方案:确保PCB布局有足够的散热通道,并且尽量避免长时间满载运行。在高温环境下,注意增加外部冷却措施,如散热片或风扇。

    总结和推荐


    综合评估:
    NCP3230是一款高性能、高集成度的同步降压转换器,具有高效率、多保护功能和良好的热管理特性。其灵活性和可靠性使其成为移动通信基站、ASIC、FPGA、DSP和CPU等应用场景的理想选择。
    推荐使用:
    鉴于其卓越的性能和广泛的适用性,强烈推荐使用NCP3230作为高功率、高效能电源转换的关键部件。同时,建议参考制造商提供的详细文档和指导,以确保最佳的使用效果。

NCP3230MNTXG参数

参数
输出类型 Adjustable
最大输入电压 18V
最小输出电压 600mV
开关频率 500KHz
拓扑 Buck
同步整流器 Yes
最大输出电压 5.4V
最小输入电压 4.5V
功能 Step-Down
输出数量 1
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 QFN-40
安装方式 贴片安装,黏合安装
包装方式 卷带包装

NCP3230MNTXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP3230MNTXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCP3230MNTXG NCP3230MNTXG数据手册

NCP3230MNTXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 19.2806
5000+ ¥ 18.3552
10000+ ¥ 18.2009
20000+ ¥ 17.5839
库存: 7500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 48201.5
