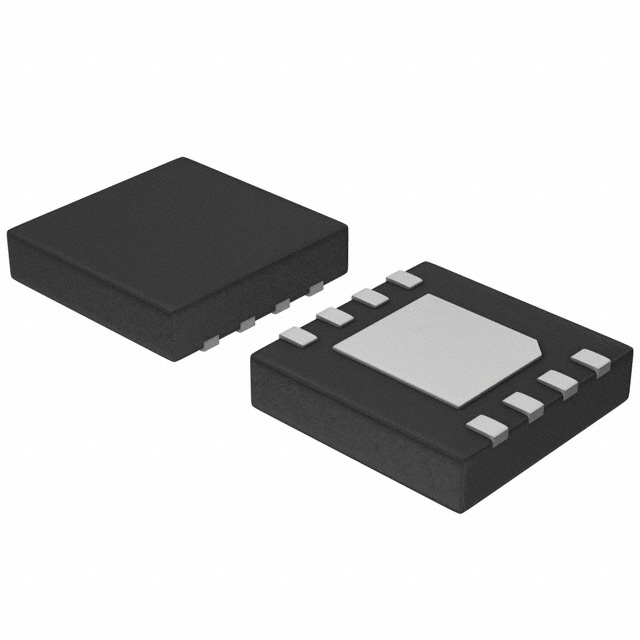

NCP3063MNTXG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Boost,Buck No 150KHz Adjustable 1 40V(Switch) 1.25V 40V 3V DFN 贴片安装,黏合安装 4mm(长度)*4mm(宽度)
供应商型号: NCP3063MNTXGOSTR-ND
供应商: Digi-Key
标准整包数: 4000
ON SEMICONDUCTOR DC-DC稳压器 NCP3063MNTXG

NCP3063MNTXG概述


    产品简介


    NCP3063 系列是用于升压、降压及反相直流-直流转换的应用领域的高级频率升级版本,适用于替代MC34063A 和 MC33063A 单片DC-DC转换器。这一系列的产品特别设计为能在最少外部组件的情况下实现降压、升压和电压反向的应用。NCP3063系列的特点使其在成本敏感型消费产品以及工业设备中得以广泛应用,例如高功率LED照明和电池充电。

    技术参数


    - 输入电压范围:0到+40V
    - 待机电流:低
    - 输出开关电流:最高可达1.5A
    - 输出电压可调
    - 工作频率:150 kHz
    - 参考精度:±1.5%
    - 保护特性:内部热关断(带迟滞)、逐周期电流限制
    - 封装:无铅封装可供选择

    产品特点和优势


    NCP3063 系列的优势在于其高频工作能力,低待机电流和精准的参考电压,这使得它非常适合于高功率LED照明和电池充电等应用。此外,通过内置的逐周期电流限制和热关断保护,可以确保其在极端条件下的安全稳定运行。

    应用案例和使用建议


    在图1展示了一个典型的降压应用电路,其中展示了如何配置电感器和其他组件来达到3.3V的输出电压。根据应用的不同,选择合适的元件和电路布局对于确保最佳性能至关重要。为了获得更高效和稳定的输出,应尽可能选用低ESR的电容器,并根据需要调整感应器的大小。

    兼容性和支持


    该产品具有较高的输入电压范围(0至40V),能够兼容多种不同的电源系统。同时,制造商还提供了详尽的技术文档和支持服务,以帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    - 问题:长时间运行时,过高的工作温度会导致器件损坏。
    - 解决方案:在设计PCB时,确保将暴露的引脚连接到地,以提高散热效率。

    - 问题:输出电流不稳定,存在较大的纹波电压。
    - 解决方案:检查并调整外部元件的选择,尤其是电感器和电容器的值,确保其符合应用要求。

    总结和推荐


    NCP3063 系列凭借其高效的升压、降压和反相功能,广泛适用于各类电子设备的电源管理系统。其具备的内置保护机制和灵活的应用范围使其在市场上具有很强的竞争力。因此,我强烈推荐此款产品给需要进行高效直流-直流转换的设计工程师们。

NCP3063MNTXG参数

参数
输出数量 1
同步整流器 No
开关频率 150KHz
输出类型 Adjustable
最小输出电压 1.25V
功能 Step-Down,Step-Up
最大输出电压 40V(Switch)
最大输入电压 40V
拓扑 Boost,Buck
最小输入电压 3V
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 商业级
零件状态 在售
包装方式 散装,卷带包装

NCP3063MNTXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP3063MNTXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCP3063MNTXG NCP3063MNTXG数据手册

NCP3063MNTXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.7544 ¥ 6.3133
库存: 4000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 25253.2
