首页  >  产品百科  >  NCP6343XFCCT1G

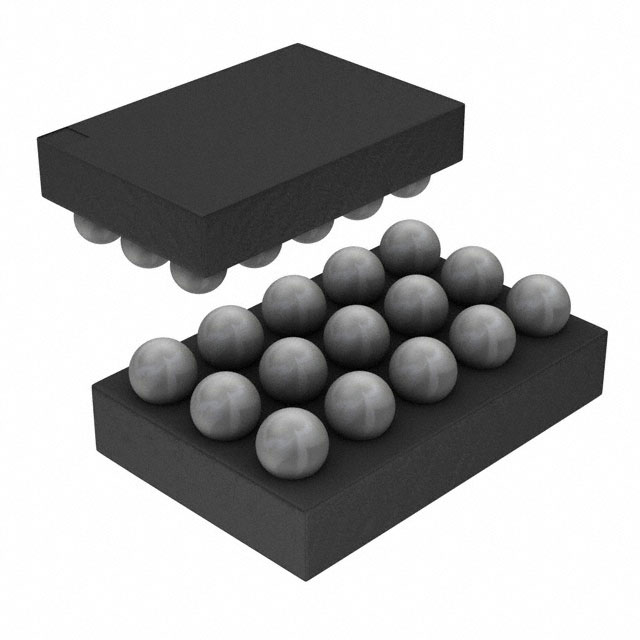

NCP6343XFCCT1G

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 正,降压 Yes 3MHz Programmable 1 1.4V 600mV 5.5V 2.3V 贴片安装
供应商型号: 488-NCP6343XFCCT1GTR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 NCP6343XFCCT1G

NCP6343XFCCT1G概述

    NCP6343 Synchronous Buck Converter

    产品简介


    NCP6343是一款专为便携式应用设计的同步降压(Buck)转换器。它能够通过单节锂离子电池或三节碱性/镍镉/镍氢电池供电,适用于各种便携设备。NCP6343能够提供高达3.0A的输出电流,并且具有可编程输出电压,范围从0.6V到1.4V,步进值为6.25mV。该设备能够在共享输出轨上与另一个DC-DC共用,并作为瞬态负载辅助。

    技术参数


    - 输入电压范围:2.3V至5.5V(适用于电池和5V总线电源)
    - 输出电压范围:0.6V至1.4V,步进6.25mV
    - 开关频率:3MHz
    - 输入电感:470nH
    - 输出电容:22μF
    - 模块化输出级驱动强度
    - 最大输出电流:3.0A
    - 休眠模式电流:0.8μA
    - 待机电流:35μA
    - I2C控制接口
    - 热保护和温度管理

    产品特点和优势


    NCP6343的主要优势在于其高效率、紧凑的封装尺寸(1.99mm x 1.34mm)以及出色的瞬态响应。采用同步整流技术和自动PWM/PFM切换,进一步提升了整体解决方案的效率。此外,该设备还具备超低待机电流(0.8μA)和低待机电流(35μA),非常适合于电池供电的应用。

    应用案例和使用建议


    NCP6343适用于智能手机和平板电脑等智能设备。例如,在典型的应用电路中,NCP6343可以将电池或5V总线电源转换为所需的电压输出,以驱动核心处理器和其他组件。在使用过程中,确保输入电容和输出电容的选择合适,可以帮助优化系统布局和厚度。为了达到最佳效果,建议根据具体应用场景调整开关频率和输出电压。

    兼容性和支持


    NCP6343具有I2C接口,可以轻松配置输出电压和工作模式。同时,该设备与标准I2C通信协议兼容,便于集成到现有的系统中。制造商提供了详尽的技术支持,包括产品文档、参考设计和客户支持服务。

    常见问题与解决方案


    - 问题:设备在启用时没有反应
    - 解决方法:检查电源电压是否在额定范围内,确认EN引脚正确启用。
    - 问题:输出电压不准确
    - 解决方法:检查反馈回路连接是否正确,确保电容和电感值符合要求。
    - 问题:设备过热
    - 解决方法:增加散热措施,确保器件周围有足够的空气流动。

    总结和推荐


    总体而言,NCP6343是一款性能优异的同步降压转换器,特别适合便携式设备的应用。其高效率、小尺寸和可靠的性能使其在市场上具有显著的竞争优势。对于需要高效、稳定电压输出的应用,NCP6343是一个非常值得推荐的选择。

NCP6343XFCCT1G参数

参数
开关频率 3MHz
输出数量 1
功能 Buck
最小输出电压 600mV
同步整流器 Yes
拓扑 正,降压
输出类型 Programmable
最大输入电压 5.5V
最小输入电压 2.3V
最大输出电压 1.4V
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NCP6343XFCCT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP6343XFCCT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCP6343XFCCT1G NCP6343XFCCT1G数据手册

NCP6343XFCCT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3937 ¥ 3.2945
6000+ $ 0.3644 ¥ 3.0492
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 9883.5
