LM2575TV-ADJG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 直流直流转换器, 最大输出37 V 1A, 最大输入40 V, 可调输出
供应商型号: 2724132
供应商: 海外现货
标准整包数: 1

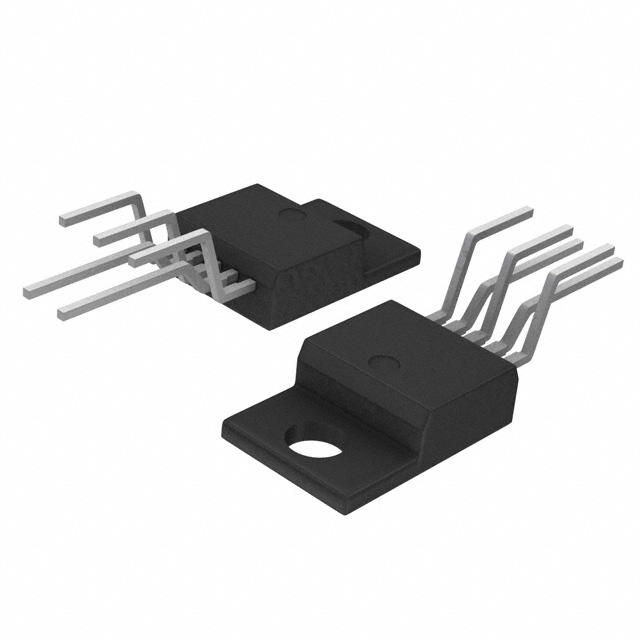

ON SEMICONDUCTOR DC-DC稳压器 LM2575TV-ADJG

LM2575TV-ADJG概述


    产品简介


    LM2575 系列降压开关调节器 是一种适用于简单和高效设计的单片集成集成电路(IC)。它们特别适合于构建降压型开关稳压器(Buck 转换器),并且能够在宽输入电压范围内提供稳定的输出电压。LM2575 系列包括固定输出电压版本(3.3V、5.0V、12V 和 15V)和可调输出电压版本。这些器件能够驱动高达1.0A 的负载,具有出色的线性和负载调节能力。LM2575 在多个应用领域都有广泛的应用,如直流电源、电池充电器等。

    技术参数


    - 输出电压范围:3.3V、5.0V、12V、15V 和可调版本(1.23V 至 37V)
    - 最大输出电流:1.0A
    - 输入电压范围:4.75V 至 40V
    - 内部振荡器频率:52kHz
    - 效率:最高可达88%
    - 工作温度范围:-40°C 至 +125°C
    - 保护功能:热关断、逐周期限流保护
    - 封装:TO-220、D2PAK
    - 最大供电电压:45V
    - 输入启动电压范围:-0.3V 至 +Vin

    产品特点和优势


    特点:
    - 高效的设计:采用开关模式电源设计,相比传统三端线性稳压器效率更高。
    - 低功耗:由于高效的电源转换,许多情况下不需要散热器或者只需要很小的散热器。
    - 易于集成:需要仅四个外部组件即可完成设计。
    - 高精度输出电压:最大输出电压误差为±4%,保证稳定输出。
    优势:
    - 提供多种固定输出电压版本,以满足不同应用需求。
    - 内置保护机制,确保设备在故障条件下的安全运行。
    - 广泛的应用领域,包括简单的降压稳压器、电池充电器等。

    应用案例和使用建议


    应用场景:
    - 直接降压稳压器
    - 线性稳压器的高效预调节器
    - 电池充电器的电源供应
    使用建议:
    - 设计时需要注意输入和输出电容的选择,选择合适的电容以优化电路的瞬态响应。
    - 考虑到 PCB 布局的重要性,确保反馈回路和关键信号路径尽量短,以减少干扰和噪声。

    兼容性和支持


    兼容性:
    - LM2575 支持标准电感,易于获得且适用广泛。
    - 该产品可通过引脚配置实现不同的输出电压版本,适应多种应用场景。
    支持和维护:
    - 数据表提供了详细的订购和发货信息,制造商也提供详尽的技术支持文档,包括故障排除指南、测试电路图等。

    常见问题与解决方案


    常见问题:
    1. 电路不工作:检查输入电源电压是否在有效范围内,同时确认输出电容和反馈电阻是否正确连接。
    2. 输出电压不稳定:检查负载电流是否超过额定值,检查输入和输出电容的容量是否符合要求。
    3. 效率低:检查电路布局是否合理,反馈路径是否正确无误。
    解决方案:
    1. 确认输入电压和负载电流是否超出规格,更换合适规格的电容。
    2. 检查电容的容量,必要时更换更大容量的电容。
    3. 调整 PCB 布局,确保反馈路径无干扰。

    总结和推荐


    综合评估:
    LM2575 是一款高效的降压开关稳压器,拥有出色的调节能力和高可靠性。它不仅支持多种固定输出电压版本,还能通过外部电阻轻松调整输出电压。此外,LM2575 还具备丰富的保护功能,确保系统在异常条件下仍能正常运行。
    推荐:
    强烈推荐给需要高效、可靠电源解决方案的设计者。无论是简单的应用还是复杂的系统,LM2575 都能提供理想的电源管理方案。

LM2575TV-ADJG参数

参数
输出数量 1
开关频率 52KHz
最大输入电压 40V
最大输出电压 37V
最小输入电压 4.75V
输出类型 Adjustable
拓扑 Buck
最小输出电压 1.23V
功能 Step-Down
同步整流器 No
10.54mm(Max)
4.57mm(Max)
9.27mm(Max)
通用封装 TO-220-5
安装方式 通孔安装
零件状态 在售
包装方式 管装

LM2575TV-ADJG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

LM2575TV-ADJG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR LM2575TV-ADJG LM2575TV-ADJG数据手册

LM2575TV-ADJG封装设计

查看详情并下载
Symbol
Footprint
3D Model
