NCV12711ADNR2G

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi DCDC转换器, NCV12711系列, 4 →45 V 直流输入
供应商型号: NCV12711ADNR2G
供应商: 国内现货
标准整包数: 5

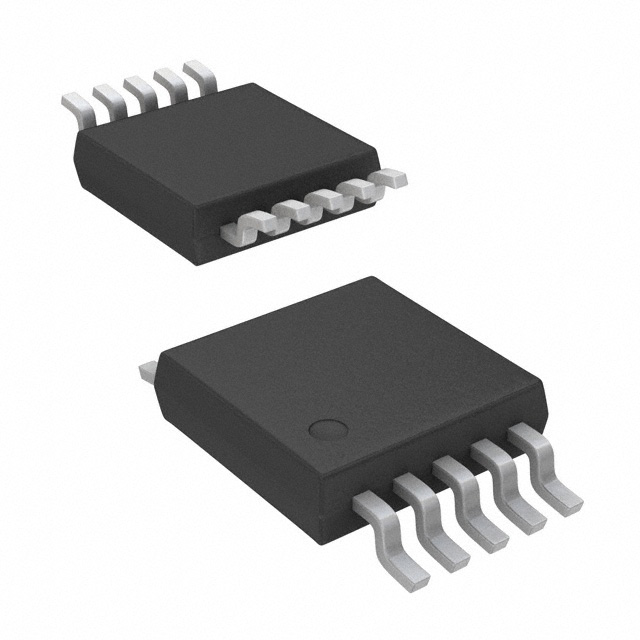

ON SEMICONDUCTOR DC-DC稳压器 NCV12711ADNR2G

NCV12711ADNR2G概述


    产品简介


    NCV12711 PWM控制器是一款适用于单端电源转换拓扑结构的固定频率峰值电流模式PWM控制器。它能够在4 V至45 V的工作电压范围内运作,无需辅助绕组,并且具有强大的热管理能力。此控制器广泛应用于电动汽车的单端飞回和前向转换器,以及汽车4-45 V输入范围的直流/直流控制器。NCV12711集成了多种关键特性,如可编程振荡器(100 kHz到1 MHz)、斜坡补偿以防止亚谐波振荡、可编程软启动、输入电压欠压锁定保护以及过功率保护等。此外,它还具有自动恢复故障模式,并支持外部禁用信号。

    技术参数


    - 工作电压范围: 4 V至45 V
    - 供电电流 (ICC):
    - VCC = 12 V时:35 mA
    - VCC = 45 V时:10 mA
    - VCC电压范围: -0.3 V至30 V
    - 驱动电压 (VDRV): -0.3 V至VDRV(high)
    - 驱动电流 (IDRV): 1.25 A(峰值)
    - 最大信号电压 (VSIG): -0.3 V至5.5 V
    - 最大信号电流 (ISIG): 10 mA
    - 启动电压阈值 (VIN(STR)): 7.5 V
    - 最小启动电压 (VIN(MIN)): 3.5 V
    - 启动电流 (Istart): 15 mA至20 mA
    - 软启动时间: 22.5 ms 至 34.5 ms
    - 振荡频率:
    - RT = 53.6 kΩ时:185 kHz 至 215 kHz
    - RT = 130 kΩ时:90 kHz 至 110 kHz
    - RT = 18.7 kΩ时:450 kHz 至 550 kHz
    - RT = 8.66 kΩ时:1000 kHz

    产品特点和优势


    NCV12711的优势在于其广泛的输入电压范围(4 V至45 V),使其在不同应用场景下表现优异。内置的斜率补偿和过功率保护机制提高了系统的可靠性和稳定性。此外,集成的软启动功能减少了启动时的冲击电流,确保了系统平稳运行。内部集成的运算放大器使得NCV12711能够实现初级侧调节或非隔离直流-直流转换器设计,从而提高了应用灵活性。

    应用案例和使用建议


    典型应用包括电动车辆中的单端飞回和前向转换器,以及用于汽车的4-45 V输入范围的直流/直流控制器。对于需要高效率和可靠性的场合,如电动汽车的电池管理系统,NCV12711非常适合。此外,在汽车应用中,其AEC-Q101认证保证了其在严苛环境下的稳定性和可靠性。对于电动汽车充电器的设计,可以利用NCV12711构建高效的DC/DC转换电路,以适应不同的输入电压和负载变化。

    兼容性和支持


    NCV12711支持外部信号禁用功能,允许通过外部信号关闭开关,进入低功耗状态。该产品具备AEC-Q101资格认证和PPAP(生产件批准程序)能力,适用于汽车及其他需要特殊需求的应用。制造商提供了详尽的技术支持和维护信息,包括文档、软件工具和客户服务支持。

    常见问题与解决方案


    1. 问题: 电源启动时电流过大
    - 解决方案: 检查并调整软启动电容的大小,以控制启动电流的速率。
    2. 问题: 系统不能进入低功耗状态
    - 解决方案: 检查UVLO设置,确保其正常工作,如果问题依旧,检查外部信号线路是否连接正确。
    3. 问题: 转换效率低下
    - 解决方案: 检查外部滤波电阻的配置,确认其对提高噪声免疫力的影响,同时考虑使用更好的外围元件来提升整体效率。

    总结和推荐


    综上所述,NCV12711是一款高性能、高度集成的PWM控制器,适用于多种应用场合,特别是在电动汽车及汽车电子领域表现出色。其宽广的输入电压范围、丰富的保护功能、高效的转换能力和易于使用的特性使其在市场上极具竞争力。无论是电动车辆还是汽车辅助电源系统,NCV12711都是理想的选择,强烈推荐使用。

NCV12711ADNR2G参数

参数
输出类型 Transistor Driver
开关频率 100KHz~1MHz
拓扑 Flyback,Forward Converter
最大输出电压 -
同步整流器 Yes
输出数量 1
功能 Step-Up/Step-Down
最小输出电压 -
最小输入电压 4V(DC)
最大输入电压 45V(DC)
通用封装 MSOP-10
安装方式 贴片安装,黏合安装
包装方式 卷带包装

NCV12711ADNR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV12711ADNR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCV12711ADNR2G NCV12711ADNR2G数据手册

NCV12711ADNR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 12.2341
100+ ¥ 11.6188
250+ ¥ 11.0393
500+ ¥ 10.4845
4000+ ¥ 6.5735
库存: 3995
起订量: 45 增量: 0
交货地:
最小起订量为:10
合计: ¥ 122.34
