FAN65004C

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 100KHz~1MHz Fixed 1 5V 5V 65V 4.5V QFN 贴片安装,黏合安装
供应商型号: UA-FAN65004C
供应商: 海外现货
标准整包数: 3000

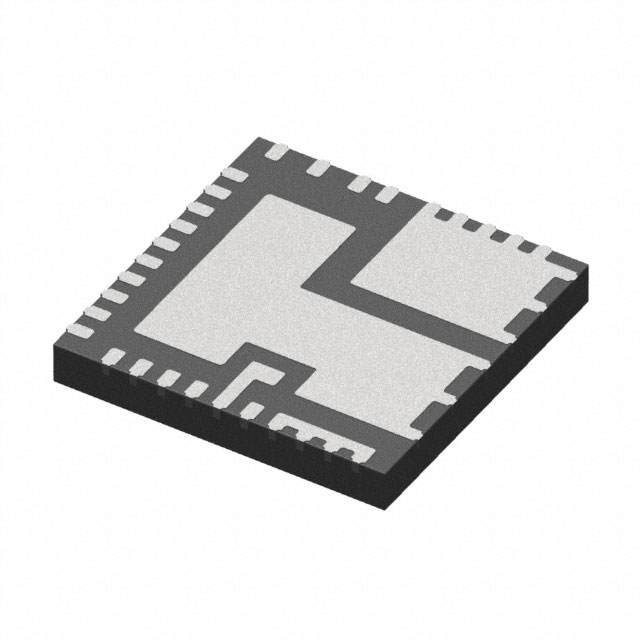

ON SEMICONDUCTOR DC-DC稳压器 FAN65004C

FAN65004C概述

    FAN65004C PWM Buck Regulator Technical Overview

    1. 产品简介


    产品类型: 宽输入电压同步降压调节器
    主要功能: 集成了高侧和低侧功率MOSFET的高效同步降压调节器,具有宽输入电压范围和高达6 A的连续输出电流能力。
    应用领域:
    - 电源模块:高压负载点(POL)模块
    - 通信设备:基站电源供应
    - 网络设备:计算设备、电池管理系统、USB PD
    - 工业设备:自动化、电动工具、游戏机

    2. 技术参数


    基本规格:
    - 输入电压范围:4.5 V 至 65 V
    - 输出电流:最高可达6 A
    - 开关频率:100 kHz 至 1 MHz 可调
    - 稳压精度:0.6 V参考电压,精度±0.67%
    - 保护特性:过流保护、热关断、欠压锁定、过压保护和短路保护
    - 包装:高性能低轮廓6 mm x 6 mm PQFN封装
    性能指标:
    - 工作温度范围:−40°C 至 +125°C
    - 温度系数:精确到−40°C至+125°C温度范围内
    - 过流保护响应时间:触发后1024个周期后进入休眠模式
    - 过温保护阈值:达到150°C时启动

    3. 产品特点和优势


    独特功能:
    - 高效同步降压设计,集成控制器、驱动器和两个功率MOSFET。
    - 支持广泛的输入电压范围,从4.5 V到65 V。
    - 使用输入电压前馈特性的电压模式PWM控制方案,适合宽输入电压范围。
    - 具备多种保护功能,如过流、热关断、过压、欠压和短路保护。
    市场竞争力:
    - 高效节能,能够在轻载情况下通过脉冲跳跃操作实现高效的开关转换。
    - 具备外部补偿功能,可以针对不同应用需求进行性能优化。
    - 高可靠性保护机制,在恶劣环境下也能稳定运行。

    4. 应用案例和使用建议


    典型应用场景:
    - 高压电源模块:适用于需要高效率和可靠性的工业应用,例如自动化设备和电动工具。
    - 通信设备:基站电源供应系统,确保通信系统的持续稳定运行。
    - 网络设备:USB-PD标准应用中提供稳定的电压供应。
    使用建议:
    - 在设计过程中,确保正确选择输入、输出和旁路电容器以满足动态调节要求。
    - 采用合适的外部补偿网络来优化系统性能。
    - 尽量减小布局走线,特别是在开关节点附近,以减少电磁干扰。

    5. 兼容性和支持


    兼容性:
    - 该产品可与其他兼容的电子元器件和设备一起使用,例如各种标准MOSFET和其他控制器。
    技术支持和维护:
    - ON Semiconductor提供了全面的技术文档和支持服务,包括在线资源和技术论坛,便于用户获取最新的技术支持和信息。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:开关频率不稳定。
    解决方案:检查外部电阻连接是否正常,以及是否有外部干扰影响。
    - 问题:欠压锁定功能失效。
    解决方案:确认输入电压是否在额定范围内,并且检查电路连接。
    - 问题:输出电压波动较大。
    解决方案:优化外部补偿网络,确保滤波电容和电感的选择符合设计规范。

    7. 总结和推荐



    总结

    :
    - FAN65004C是一款高效、宽输入电压范围的同步降压调节器,具有广泛的应用范围和强大的保护功能。
    - 其高度集成的设计简化了系统复杂度,并提供了卓越的稳定性和可靠性。
    推荐:
    - 强烈推荐在需要高效率和宽输入电压范围的应用场合使用此产品,特别适用于工业自动化、通信和网络等领域。

FAN65004C参数

参数
最大输出电压 5V
最小输出电压 5V
最小输入电压 4.5V
同步整流器 Yes
拓扑 Buck
开关频率 100KHz~1MHz
最大输入电压 65V
功能 Step-Down
输出类型 Fixed
输出数量 1
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FAN65004C厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN65004C数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR FAN65004C FAN65004C数据手册

FAN65004C封装设计

查看详情并下载
Symbol
Footprint
3D Model
