NCP1081DER2G

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 250KHz 9V 57V -0.3V SOP 贴片安装,黏合安装
供应商型号: NCP1081DER2GOSTR-ND
供应商: Digi-Key
标准整包数: 1

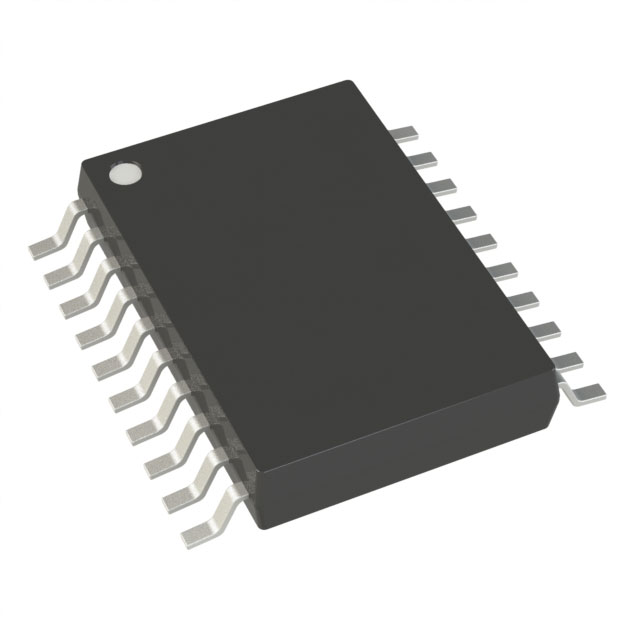

ON SEMICONDUCTOR DC-DC稳压器 NCP1081DER2G

NCP1081DER2G概述

    NCP1081 高功率PoE-PD接口与DC-DC转换控制器

    产品简介


    NCP1081是ON Semiconductor公司推出的高功率HIPO Power over Ethernet (PoE)受电设备(Powered Device, PD)系列产品之一,它结合了增强型的PoE-PD接口(符合IEEE802.3af和IEEE802.3at标准)与灵活可配置的DC-DC转换控制器,为中高功率以太网应用提供了高效且集成度高的解决方案。

    技术参数


    - 支持标准:符合IEEE802.3af和IEEE802.3at标准
    - 电源电压范围:输入电压0V至57V
    - 输出功率:最高可达25.5W(IEEE802.3at标准);最高可达40W(专有高功率PoE)
    - 工作温度范围:工业级温度范围-40°C至85°C,结温最高可达150°C
    - 封装:TSSOP-20 EP,无铅封装
    - 输入电流限制:可编程,最大值为1100mA
    - 过温保护:内置过温保护功能

    产品特点和优势


    NCP1081具有以下独特的功能和优势:
    - 高集成度设计,集成了PoE-PD接口和DC-DC转换控制器
    - 支持IEEE802.3at标准的两事件层1分类,可以实现更高的功率输出
    - 独特的垂直N-通道DMOS开关具有低损耗电流检测技术,适用于苛刻环境
    - 可编程的软启动时间、开关频率和电流限制,提供高度灵活的设计

    应用案例和使用建议


    NCP1081适用于多种高功率应用场合,如工业以太网设备、PTZ和Dome IP摄像头、RFID读卡器、MIMO WLAN接入点、高端VoIP电话、笔记本电脑等。
    使用建议:
    1. 选择合适的外部补偿网络:对于非隔离式反激变换器配置,需要添加外部补偿网络来确保反馈环路的稳定性。
    2. 考虑使用辅助绕组:对于高效率要求的应用,可以添加一个辅助绕组来为NCP1081供电,从而降低内部功耗。

    兼容性和支持


    NCP1081可以与其他ON Semiconductor公司的ASSP产品配合使用,如步进电机驱动器、CAN总线驱动器等,以提供完整的工业和安全市场解决方案。
    ON Semiconductor公司还提供了丰富的技术支持资源,包括详细的订购和运输信息,以及相关应用注释和技术文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:系统启动时发现过压或欠压问题
    解决办法:检查UVLO和VDDL的设置,确保它们处于正确的电压范围内。

    2. 问题:内部温度过高导致热关机
    解决办法:增加散热措施或调整工作负载以降低功耗。

    总结和推荐


    NCP1081是一款高性能的高功率PoE-PD接口与DC-DC转换控制器,具备广泛的适用性和灵活性。它的主要优点包括高集成度、强大的环境适应能力以及灵活的配置选项。对于需要高功率PoE解决方案的用户来说,NCP1081是一个值得推荐的选择。通过合理利用其特性,可以显著提升系统的可靠性和效率。

NCP1081DER2G参数

参数
最小输入电压 -0.3V
最大输入电压 57V
最小输出电压 -
拓扑 -
输出数量 -
输出类型 -
最大输出电压 9V
同步整流器 -
开关频率 250KHz
功能 -
6.6mm(Max)
4.5mm(Max)
950μm(Max)
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCP1081DER2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1081DER2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCP1081DER2G NCP1081DER2G数据手册

NCP1081DER2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 1.9387 ¥ 16.2241
5000+ $ 1.8781 ¥ 15.7171
库存: 0
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 0
