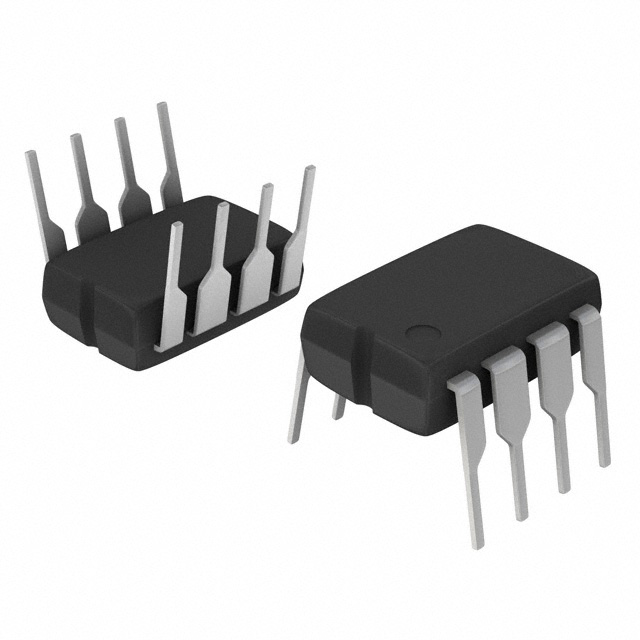

UC3843BNG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 电流模式PWM控制器, 8引脚, PDIP封装, 通孔安装, 最高500 kHz
供应商型号: UC3843BNG
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 UC3843BNG

UC3843BNG概述


    产品简介


    UC3842B, UC3843B, UC2842B, UC2843B系列电流模式控制器
    这些电流模式控制器(Current Mode Controllers)专为离线(Off-Line)和直流-直流(DC-to-DC)转换器应用设计。这些控制器提供了一个经济高效的解决方案,且所需的外部组件数量最少。这些集成电路集成了精确的占空比控制、温度补偿参考、高增益误差放大器、电流检测比较器,以及一个适合驱动功率MOSFET的高电流推挽输出。

    技术参数


    - 工作频率:
    - 频率保证值为250kHz
    - 最大工作频率可达500kHz
    - 电压范围:
    - 输入电压(VCC, VC):最高30V
    - 工作电源电流:最大30mA
    - 功耗和热特性:
    - 功率消耗:最高1.25W
    - 热阻:结到空气的热阻为100°C/W
    - 工作温度范围:
    - 运行温度范围:0°C至70°C
    - 存储温度范围:-65°C至+150°C
    - 过压保护:
    - 欠压锁定(UVLO)阈值:
    - UCX842B: 开启16V,关闭10V
    - UCX843B: 开启8.5V,关闭7.6V

    产品特点和优势


    1. 高精度占空比控制:
    集成的振荡器具有温度补偿,确保工作频率的稳定性。
    2. 多种应用适应性:
    适用于离线和DC-DC转换器,提供了针对不同应用的多种版本。
    3. 高性能输出:
    高电流推挽输出能够直接驱动功率MOSFET,峰值电流可达1.0A。
    4. 保护特性:
    具备欠压锁定、过流保护等安全功能,确保在恶劣环境下也能稳定运行。

    应用案例和使用建议


    应用场景:
    这些控制器广泛应用于各种电源转换器,如开关电源、LED驱动器等。特别是其高精度占空比控制能力,在高频应用中表现出色。
    使用建议:
    1. 选择合适的电阻值: 根据所需的工作频率选择合适的RT和CT值,确保控制器能够正常工作。
    2. 优化散热: 由于工作时会产生一定热量,需要确保良好的散热措施以维持正常工作状态。

    兼容性和支持


    这些设备提供了广泛的封装选项,包括8引脚双列直插式封装(DIP-8)和表面贴装(SOIC-8和SOIC-14)。对于不同的应用需求,厂商还提供了相应的技术支持和服务,确保客户能够顺利进行设计和使用。

    常见问题与解决方案


    1. 如何解决过温问题?
    确保良好的散热设计,避免长时间在高温环境下运行。如果发现过温,可以尝试增加散热片或改善通风条件。
    2. 遇到启动失败怎么办?
    检查电源电压是否达到最小启动电压要求,确认各连接正确无误。

    总结和推荐


    总结:
    UC3842B, UC3843B, UC2842B, UC2843B系列电流模式控制器以其高精度占空比控制、高增益误差放大器以及多种保护特性在电源管理应用中表现出色。其高可靠性及丰富的支持服务使其成为市场上颇具竞争力的产品。
    推荐:
    强烈推荐在各类电源转换器项目中使用这些控制器,特别是在需要高精度和高效能的应用场合。尽管初期成本可能稍高,但其长期稳定性和低维护成本将带来显著的优势。

UC3843BNG参数

参数
最大输入电压 25V
最小输出电压 4.9V
输出数量 1
最小输入电压 12V
同步整流器 No
最大输出电压 5.1V
拓扑 Boost,Flyback
功能 Step-Up,Step-Up/Step-Down
开关频率 Up~500KHz
输出类型 Transistor Driver
10.16mm(Max)
7.11mm(Max)
5.33mm(Max)
通用封装 PDIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

UC3843BNG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。
