FAN7554

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Flyback,Forward Converter Yes 500KHz Transistor Driver 1 30V 25V 12V DIP-8 通孔安装 9.2mm*6.4mm*3.4mm
供应商型号: CY-FAN7554
供应商: Avnet
标准整包数: 1

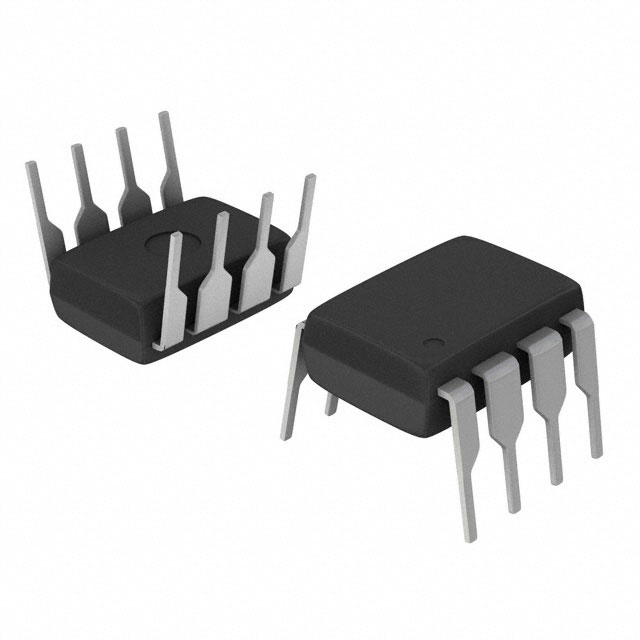

ON SEMICONDUCTOR DC-DC稳压器 FAN7554

FAN7554概述

    # FAN7554:一款多用途PWM控制器

    产品简介


    基本介绍
    FAN7554是一款由ON Semiconductor设计的固定频率电流模式PWM控制器。它专为离线和直流到直流转换器应用而设计,具有极低的外部组件需求。这款集成电路具备精确的占空比控制、温度补偿参考、ON/OFF控制、高增益误差放大器、电流感应比较器和高电流推挽输出等特性。此外,它还集成了过载保护(OLP)、过电流保护(OCP)和过电压保护(OVP),并带有内置自动重启电路。
    主要功能
    - 电流模式控制
    - 脉冲逐脉冲电流限制
    - 低外部组件需求
    - 欠压锁定(UVLO):9 V/15 V
    - 待机电流:典型值100 µA
    - 节能模式电流:典型值200 µA
    - 工作电流:典型值7 mA
    - 软启动
    - ON/OFF控制
    - 最大工作频率:500 kHz
    - 推挽输出电流:1 A
    应用领域
    FAN7554适用于离线和直流到直流转换器的应用,广泛应用于电源管理、通信设备、工业控制系统等领域。

    技术参数


    绝对最大额定值
    | 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VCC | 供电电压 | 30 | - | V |
    | IO | 输出电流 | ±1 | - | A |
    | VFB | FB引脚输入电压 | -0.3 | - | VSD |
    | VIS | IS引脚输入电压 | -0.3 | - | VOC |
    | PD | 功耗(TA ≤ 25°C) | - | 0.85 | W |
    | TOPR | 工作温度范围 | -25 | 85 | °C |
    | TSTG | 存储温度范围 | -55 | 150 | °C |
    | RθJA | 结至空气热阻 | 147.8 | - | °C/W |
    温度特性
    | 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | ΔVREF3 | VREF温度稳定性 | ±0.5 | - | % |
    | ΔfOSC2 | fOSC温度稳定性 | ±5 | - | % |
    电气特性
    除非另有说明,TA = 25°C,VCC=16 V,Rt=10 kΩ,Ct=3.3 nF。
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VREF | 参考输出电压 | TJ =25°C, IREF = 1 mA | 4.90 | 5.00 | 5.10 | V |
    | fOSC | 振荡频率 | TJ = 25°C | 45 | 50 | 55 | kHz |
    | D(MAX) | 最大占空比 | - | 92 | 95 | 98 | % |
    | D(MIN) | 最小占空比 | - | 0 | - | % |

    产品特点和优势


    FAN7554具备多项显著优势,使其在众多PWM控制器中脱颖而出:
    - 电流模式控制:能够提供精确的电流控制,提高系统的稳定性和可靠性。
    - 低外部组件需求:减少外围电路的复杂度,降低系统成本。
    - 多种保护功能:包括过载保护、过电流保护和过电压保护,确保系统安全运行。
    - 软启动功能:在启动过程中逐步增加输出电压,避免瞬态冲击,提高系统的可靠性和寿命。
    - 高集成度:内置温度补偿参考和高增益误差放大器,简化设计和调试过程。

    应用案例和使用建议


    应用案例
    FAN7554广泛应用于离线和直流到直流转换器,例如在电源适配器、通信设备、工业控制系统等领域。在这些应用中,FAN7554通过其高性能和多功能特性,确保了系统的高效、稳定和安全运行。
    使用建议
    1. 选择合适的外部组件:根据具体应用需求选择合适的Rt和Ct值,以获得所需的振荡频率和死区时间。
    2. 注意散热设计:由于FAN7554的功耗较大,需要合理设计散热路径,避免过热导致性能下降。
    3. 测试和验证:在实际应用中,建议进行详细的测试和验证,确保系统的稳定性和可靠性。

    兼容性和支持


    FAN7554与ON Semiconductor的其他产品具有良好的兼容性,可以方便地集成到现有的系统中。ON Semiconductor提供了全面的技术支持,包括产品文档、应用指南和技术咨询,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题
    1. 系统无法启动:检查供电电压是否在正常范围内,确认启动电阻是否合适。
    2. 输出电压不稳定:检查外部电容和电感是否符合要求,确保反馈环路稳定。
    3. 过热问题:检查散热设计是否合理,必要时增加散热片或风扇。
    解决方案
    1. 调整启动电压:确保启动电压在13.2 V至16.2 V之间,停止电压在9 V左右。
    2. 优化外部组件:选择合适的Rt和Ct值,以达到所需的振荡频率和死区时间。
    3. 改善散热设计:增加散热片或风扇,确保器件工作在安全温度范围内。

    总结和推荐


    综合评估
    FAN7554是一款高性能的PWM控制器,具备多种保护功能和灵活的配置选项。其低外部组件需求和高集成度使其在各种应用中表现出色。通过详细的技术参数和丰富的保护功能,FAN7554能够在严苛的环境下保持系统的稳定性和可靠性。
    推荐使用
    鉴于其卓越的性能和广泛的应用范围,我们强烈推荐FAN7554用于离线和直流到直流转换器的设计中。无论是对于电源管理还是通信设备,FAN7554都是一个值得信赖的选择。

FAN7554参数

参数
最大输入电压 25V
最小输出电压 -
输出类型 Transistor Driver
拓扑 Flyback,Forward Converter
同步整流器 Yes
最大输出电压 30V
最小输入电压 12V
输出数量 1
功能 Step-Up/Step-Down
开关频率 500KHz
长*宽*高 9.2mm*6.4mm*3.4mm
通用封装 DIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 散装,管装

FAN7554厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN7554数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR FAN7554 FAN7554数据手册

FAN7554封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3016 ¥ 2.5957
500+ $ 0.2988 ¥ 2.5721
1000+ $ 0.2904 ¥ 2.4541
5000+ $ 0.2904 ¥ 2.4541
库存: 13806
起订量: 386 增量: 1
交货地:
最小起订量为:300
合计: ¥ 778.71
