FAN65008B

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 电压模式PWM控制器, 35引脚, PQFN封装, 表面贴装, 最高1 MHz
供应商型号: 4382015
供应商: 海外现货
标准整包数: 1

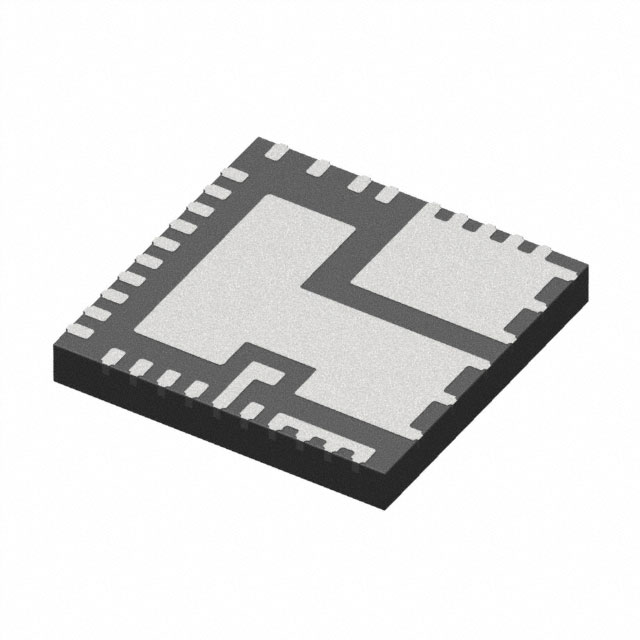

ON SEMICONDUCTOR DC-DC稳压器 FAN65008B

FAN65008B概述

    FAN65008B PWM Buck Regulator 技术手册概览

    1. 产品简介


    FAN65008B 是一款宽输入电压范围的高效同步降压调节器,集成了高侧和低侧功率MOSFET。它采用固定频率电压模式PWM控制器,支持4.5 V至65 V的广泛电压范围,并能够处理高达10 A的连续电流。这款调节器具有卓越的性能和多种保护功能,适用于高压电源模块、电信基站电源、网络计算、电池管理系统和工业设备等领域。

    2. 技术参数


    - 输入电压范围:4.5 V 至 65 V
    - 输出电流:10 A(连续)
    - 参考电压精度:±0.67%
    - 可调开关频率:100 kHz 至 1 MHz
    - 封装类型:6x6 mm PQFN
    - 热阻:16°C/W(Junction-to-Ambient)
    - 工作温度范围:−40°C 至 125°C
    - 保护功能:过流保护、热关断、欠压锁定、过压保护、欠压保护和短路保护

    3. 产品特点和优势


    - 高效率:宽输入电压范围和高效率使得FAN65008B在各种应用场景下表现出色。
    - 集成化设计:将控制器、驱动器和功率MOSFET集成在一个紧凑的封装内,减少了外部组件的需求。
    - 保护功能丰富:多种保护功能确保了系统的稳定性和可靠性。
    - 宽工作频率范围:通过外部电阻调节,可以轻松设置不同的开关频率。
    - 低静态功耗:在轻负载条件下可以通过脉冲跳过操作提高效率。

    4. 应用案例和使用建议


    - 应用案例:该产品广泛应用于电信基站电源、网络计算、电池管理系统和工业自动化设备等领域。
    - 使用建议:根据具体的应用需求选择合适的电感值和输出电容值,以达到最佳性能。在轻负载情况下,可以通过脉冲跳过操作来提高效率。此外,合理设置软启动时间和电流限制电阻,可以更好地保护电路。

    5. 兼容性和支持


    - 兼容性:FAN65008B 与大多数常见的电源系统兼容,其高集成度使得与其他元器件的连接更为简便。
    - 技术支持:制造商提供详尽的技术文档和设计指南,帮助工程师快速理解和使用该产品。如有需要,还可以联系制造商获取进一步的支持和服务。

    6. 常见问题与解决方案


    - 问题1:输出电压不稳定。
    - 解决方案:检查反馈电阻和电容的值是否正确,重新校准反馈回路。
    - 问题2:系统过热。
    - 解决方案:检查散热措施是否足够,增加散热片或优化电路布局。
    - 问题3:开关频率不稳定。
    - 解决方案:检查外部电阻和电容的值是否准确,确保没有外部干扰影响。

    7. 总结和推荐


    FAN65008B是一款性能优异的高效同步降压调节器,具备多种保护功能和宽泛的工作条件。其集成化设计简化了电路布局,提高了可靠性和稳定性。我们强烈推荐此产品用于各种高压电源管理和通信设备中,特别是在需要高效率和高可靠性的情况下。无论是从性能还是可靠性方面来看,FAN65008B都值得信赖。

FAN65008B参数

参数
最小输入电压 4.5V
最小输出电压 600mV
功能 Step-Down
最大输出电压 32.5V
同步整流器 Yes
开关频率 100KHz~1MHz
输出类型 Adjustable
拓扑 Buck
输出数量 1
最大输入电压 65V
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 PQFN-35
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FAN65008B厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN65008B数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR FAN65008B FAN65008B数据手册

FAN65008B封装设计

查看详情并下载
Symbol
Footprint
3D Model
