首页  >  产品百科  >  NCP1599MNTWG

NCP1599MNTWG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 降压转换芯片, 最大输出3.3 V 3A, 最大输入5.5 V, 可调输出
供应商型号: FL-NCP1599MNTWG
供应商: 海外现货
标准整包数: 1

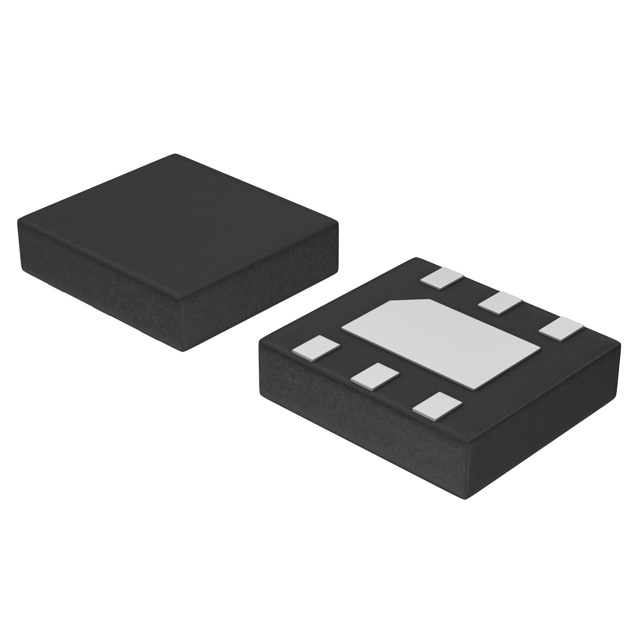

ON SEMICONDUCTOR DC-DC稳压器 NCP1599MNTWG

NCP1599MNTWG概述


    产品简介


    NCP1599同步降压调节器
    NCP1599是一款固定频率为1 MHz、高输出电流的同步脉冲宽度调制(PWM)转换器。集成有低电阻高侧P-通道MOSFET和低侧N-通道MOSFET,提供优良的瞬态响应、易于实施和稳定的环路控制。
    主要功能:
    - 内部补偿电流模式控制
    - 固定1 MHz开关频率
    - 循环-循环限流
    - 短路保护
    - 过温保护
    - 内部软启动
    - 启动时预偏置输出负载
    - 可调输出电压低至0.8 V
    - 轻载时节能模式
    应用领域:
    - 数字信号处理器电源
    - 硬盘驱动器
    - 计算机外围设备
    - 家庭音频设备
    - 机顶盒
    - 网络设备
    - 液晶电视
    - 无线和DSL/Cable调制解调器
    - USB电源设备

    技术参数


    电气特性:
    - 输入电压范围(Vin):3.0 V - 5.5 V
    - 反馈电压(VFB):0.788 V - 0.812 V
    - 开关频率(FSW):0.87 MHz - 1.13 MHz
    - 高侧MOSFET导通电阻(RDS(on)):140 mΩ - 175 mΩ
    - 低侧MOSFET导通电阻(RDS(on)):90 mΩ - 100 mΩ
    - 最大电流限制(ILIM):3.83 A - 4.54 A
    - 热关断阈值:170 °C
    - 热关断滞后:40 °C

    产品特点和优势


    独特功能:
    - 内置高侧140 mΩ和低侧90 mΩ MOSFET
    - 固定1 MHz开关频率
    - 循环-循环限流
    - 嗤啾模式短路保护
    - 内部软启动
    - 轻载节能模式
    - 预偏置启动
    优势:
    - 稳定的输出电压调节
    - 优秀的瞬态响应
    - 高效的能源利用
    - 安全可靠的过温保护

    应用案例和使用建议


    应用场景:
    - 在硬驱动器电源管理中,确保在不同负载条件下维持稳定电压输出。
    - 在USB电源设备中,提供高效且可靠的电源管理。
    使用建议:
    - 确保输入引线长度和走线尽可能短,尤其是在高频交叉频率下。
    - 在更高带宽和电流下可能需要增加输入电容。

    兼容性和支持


    兼容性:
    - 支持多种输出电压和电流范围,适用于不同的应用场景。
    - 内置的高侧和低侧MOSFET可以与其他标准电路兼容。
    支持和服务:
    - 供应商提供详细的参考设计和安装指南。
    - 提供热关断保护和内部软启动等功能以增强系统可靠性。

    常见问题与解决方案


    常见问题及解决方案:
    | 问题描述 | 解决方案 |

    | 开关频率不稳定 | 确认所有连接电容的正确性和电容值。 |
    | 瞬态响应不佳 | 调整补偿网络以提高相位裕度。 |
    | 温度过高 | 确认散热片安装良好,并确认散热路径无阻塞。 |

    总结和推荐


    综合评估:
    - NCP1599提供了出色的输出电压调节和瞬态响应,尤其适用于高性能的电源管理。
    - 具备多种保护功能如内部软启动、过温保护等,增强了系统的可靠性。
    - 高效的轻载节能模式使其成为对能效要求较高的应用的理想选择。
    推荐:
    - 强烈推荐NCP1599用于数字信号处理器电源、硬盘驱动器和其他需要高效稳定电源管理的应用场景。

NCP1599MNTWG参数

参数
功能 Step-Down
同步整流器 Yes
拓扑 Buck
最小输出电压 800mV
最大输出电压 4.51V
输出数量 1
开关频率 1MHz
最小输入电压 3V
输出类型 Adjustable
最大输入电压 5.5V
长*宽*高 3mm*3mm*900μm
通用封装 DFN-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 最后售卖
包装方式 散装,卷带包装

NCP1599MNTWG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1599MNTWG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCP1599MNTWG NCP1599MNTWG数据手册

NCP1599MNTWG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4969 ¥ 12.5888
库存: 19670
起订量: 401 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.58
