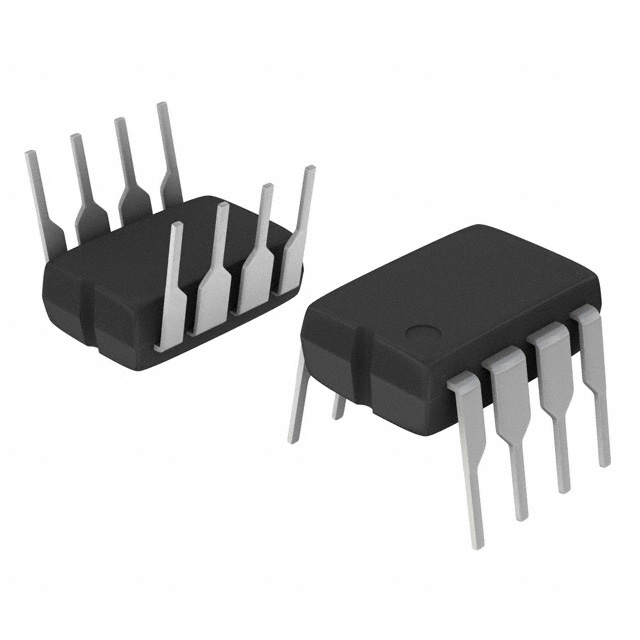

LM2574N-12G

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 直流直流转换器, 最大输出 500mA, 固定输出
供应商型号: SCE-LM2574N-12G
供应商: 海外现货
标准整包数: 10
ON SEMICONDUCTOR DC-DC稳压器 LM2574N-12G

LM2574N-12G概述


    产品简介


    LM2574/NCD2574系列稳压器概述
    LM2574系列稳压器是一种单片集成电路,特别适合用于方便且便捷地设计降压开关调节器(降压转换器)。该系列的所有电路都能在指定输入电压和输出负载条件下提供±4%的最大输出电压容差,并且能在-40°C至+125°C的宽温度范围内稳定运行。它们提供固定输出电压版本(3.3V、5.0V、12V、15V)以及可调输出电压版本。这些稳压器的设计目的是通过减少外部组件的数量来简化电源设计。标准系列电感器专为与LM2574配合使用而优化,适用于多个不同制造商。
    主要功能和应用领域
    LM2574系列的核心功能是作为降压转换器,用于将较高的直流输入电压降低到较低的稳定输出电压。其显著特点是高效率,尤其是在高输入电压情况下。适用于各种简单高效的降压调节器、高效线性调节器的预调节器、板载开关调节器、正负转换器(升-降压)、负升压转换器以及电池充电器的电源供应。这种稳压器由于其高效率,通常只需要印刷电路板上的铜迹线作为散热器,无需额外的散热措施。

    技术参数


    关键技术规格
    - 输出电压范围:3.3V、5.0V、12V、15V和可调输出版本(1.23V到37V)
    - 最大输出电流:0.5A
    - 输入电压范围:4.75V至40V
    - 内部振荡频率:52kHz
    - 启动模式:可实现低功耗待机模式
    - 保护功能:过流保护、热关断保护
    - 封装形式:SO-16WB、PDIP-8
    性能参数
    - 效率:最高可达88%
    - 反馈电压精度:±4%(输出电压范围内)
    - 振荡频率:±10%(可调输出版本),±2%(固定输出版本)
    - 典型应用场景下输出电压和效率:
    - 输出电压范围:3.3V、5.0V、12V、15V
    - 最大效率:3.3V:72%,5.0V:77%,12V:88%,15V:88%

    产品特点和优势


    独特功能和市场竞争力
    1. 高效率:相比流行的三端子线性稳压器,LM2574系列具有更高的效率,特别是在较高输入电压时。
    2. 低功耗:在许多情况下,稳压器本身的功率损耗很低,因此只需电路板上的铜迹线即可进行散热。
    3. 内置保护机制:具备过流保护和热关断功能,确保在故障条件下的全面保护。
    4. 易于设计:需要的外部组件较少(仅需四个外部组件),便于电源设计。
    5. 温度适应性:能够在-40°C至+125°C的温度范围内正常工作。
    6. 集成度高:采用可调输出版本时,可通过外部电阻网络轻松编程设定输出电压。

    应用案例和使用建议


    实际应用场景和使用建议
    LM2574系列广泛应用于简单的高效降压调节器、高效线性调节器的预调节器、板载开关调节器、正负转换器(升-降压)及电池充电器的电源供应。在具体应用时,应注意如下几点:
    - 设计建议:确保合理的PCB布局,如保持反馈引脚和编程电阻的布线尽可能短。
    - 外部元件选择:选择合适的外部电感器、二极管、输入和输出电容器,以优化整体系统性能。
    - 温度管理:考虑散热问题,尤其是高温环境下长时间运行的情况。

    兼容性和支持


    兼容性与技术支持
    LM2574系列采用了标准化的接口设计,可以轻松与其他常见的电子元件或设备兼容。ON Semiconductor公司为其提供了详尽的技术文档和软件工具,包括详细的标记信息、订购指南、布局指南等,以确保产品安装和使用的简便性。

    常见问题与解决方案


    常见问题及其解决办法
    1. 效率偏低:检查是否有不适当的电感器或二极管选型,确保使用了与输出电压匹配的电感器。
    2. 热稳定性不佳:确认已正确实施散热措施,尤其是在高功率运行情况下。
    3. 输出电压不稳定:重新检查反馈回路的连接情况,确保各部件之间的正确连接。
    4. 输出电流限制:确认是否在电流限制阈值内操作,并检查外部电阻设置是否合理。

    总结和推荐


    综合评估与推荐
    总体而言,LM2574系列稳压器是一款性能优越的产品,特别适合于要求高效率和紧凑设计的应用场合。它不仅具备广泛的输出电压选项,还拥有高效率、低功耗、强大的保护机制以及简化的外部组件需求。鉴于其出色的性能和易用性,我们强烈推荐该产品用于各类直流电源设计中。

LM2574N-12G参数

参数
最大输入电压 40V
同步整流器 No
输出数量 1
输出类型 Fixed
最小输出电压 12V
功能 Step-Down,Step-Up,Step-Up/Step-Down
最小输入电压 4.75V
开关频率 52KHz
拓扑 Boost,Buck,Buck-Boost
最大输出电压 12V
10.16mm(Max)
7.11mm(Max)
4.95mm(Max)
通用封装 PDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装
