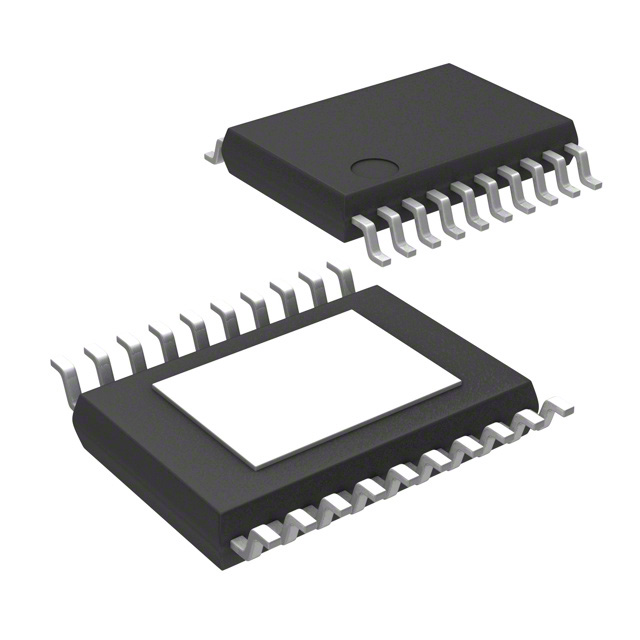

NCP1082DEG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Flyback 250KHz 1 9.6V 8.4V 57V 57V TSSOP-20 贴片安装 6.6mm*4.5mm*950μm
供应商型号: CY-NCP1082DEG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 NCP1082DEG

NCP1082DEG概述


    产品简介


    NCP1082 是一款集成式PoE-PD(Power over Ethernet-Powered Device)和DC-DC转换控制器,专为要求苛刻的以太网应用设计。它不仅完全符合IEEE 802.3af标准,还支持多种辅助电源输入,如AC适配器和电池供电。该产品适用于VoIP电话、无线局域网接入点、安防摄像头、销售终端机、RFID读取器、工业以太网设备等多种市场领域。

    技术参数


    - 基本规格:
    - 封装:TSSOP-20 EP
    - 工作温度范围:工业级-40°C到85°C,全操作可达150°C结温
    - 管脚描述:包含正负输入电源、栅极驱动输出、软启动输入等功能管脚
    - 性能参数:
    - 支持IEEE 802.3af标准,可提供高达13W的受控电源
    - 可编程分类电流、启动限流、操作电流限制高达500mA
    - 集成斜率补偿和软启动功能
    - 电气特性:
    - 输入电压范围:0V到57V
    - 辅助电源支持:9V前、后和直接连接
    - 输出电压范围:8.4V到9.6V(12.5V到57V时)
    - 过温保护功能,结温最高可达150°C
    - 工作环境:
    - 存储温度:-55°C到150°C
    - 高压耐受能力:高达72V

    产品特点和优势


    - 高集成度:集成增强型PoE-PD接口和灵活配置的DC-DC转换控制器。
    - 高可靠性:采用垂直N-沟道DMOS开关,适合最苛刻的工作环境。
    - 灵活性和效率:可编程频率、占空比高达80%,集成斜率补偿电路,确保高效设计。
    - 高成本效益:广泛应用于VoIP电话、无线LAN接入点等各类市场产品。

    应用案例和使用建议


    应用案例:
    - 隔离式反激变换器:如图2所示,NCP1082用于设计隔离式反激变换器,通过外部光耦合器和齐纳二极管实现输出电压调节。
    - 非隔离式飞弧变换器:如图3所示,NCP1082支持非隔离式飞弧变换器设计,通过反馈网络确保稳定性。
    - 辅助电源支持:如图4和图5所示,NCP1082可通过额外绕组和辅助电源支持提高整体电源效率。
    使用建议:
    - 在选择电阻值时,需根据具体应用需求合理选择,例如CLASS、INRUSH和ILIM1引脚上的电阻值直接影响到输出功率控制。
    - 对于大负载电流应用,推荐通过外部变压器偏置绕组或添加二极管来稳定VDDH电压。

    兼容性和支持


    - 兼容性:NCP1082具有良好的兼容性,可以与各种高压接口设备结合,提供全面的通信、工业和安全市场解决方案。
    - 支持和服务:ON Semiconductor公司提供了详尽的技术文档和支持服务,确保客户能够顺利部署和使用该产品。

    常见问题与解决方案


    - 问题:在启用IEEE检测模式时,如何正确设置辅助电源?
    - 解决方案:将AUX引脚拉高即可禁用IEEE检测模式,通过电阻分压器连接到辅助电源。
    - 问题:出现过温报警,应该如何处理?
    - 解决方案:检查散热系统是否正常工作,确认是否有适当的热设计。必要时,可通过外部风扇或增加散热片来改善。

    总结和推荐


    NCP1082凭借其高度集成、高可靠性和灵活的设计特性,在以太网应用中展现出强大的竞争力。其广泛的应用范围和卓越的性能使其成为PoE-PD控制器的理想选择。建议在需要高效、可靠的电力传输和转换应用中考虑使用此产品。

NCP1082DEG参数

参数
输出数量 1
功能 -
最小输出电压 8.4V
最大输入电压 57V
拓扑 Flyback
开关频率 250KHz
最小输入电压 57V
最大输出电压 9.6V
同步整流器 -
输出类型 -
长*宽*高 6.6mm*4.5mm*950μm
通用封装 TSSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

NCP1082DEG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。
