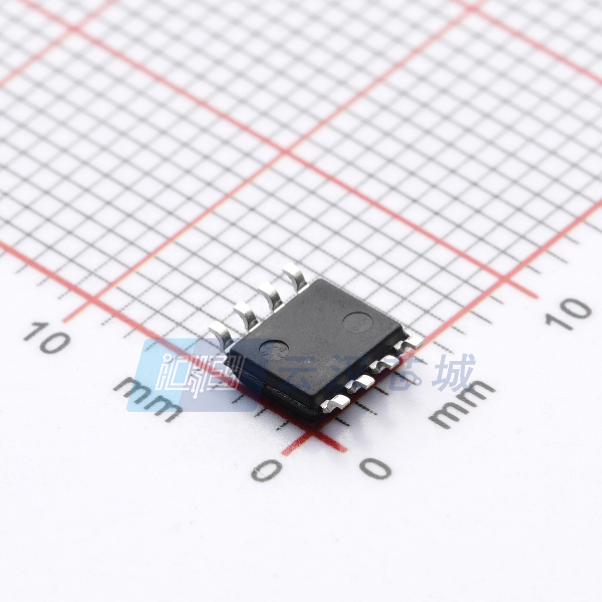

UC2842BD1R2G

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Boost,Flyback No Up~500KHz Transistor Driver 1 5.05V 30V 5.5V 17V SOIC-8 贴片安装,黏合安装
供应商型号: 31M-UC2842BD1R2G
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 UC2842BD1R2G

UC2842BD1R2G概述

    高性能电流模式控制器:UC3842B/UC3843B

    产品简介


    UC3842B 和 UC3843B 系列是高性能的固定频率电流模式控制器,专为离线(Off-Line)和直流-直流转换器(DC-DC Converter)应用设计。这些集成电路提供了一种低成本且外部组件最少的解决方案,适用于电源管理领域。集成电路上配有温度补偿参考电压、高增益误差放大器和电流感测比较器,特别适合用于驱动功率MOSFET。

    技术参数


    - 参考部分
    - 输出电压(IO=1.0 mA, TJ=25°C):4.95V 至 5.1V
    - 线路调节(VCC=12V 至 25V):-2.0 mV 至 20 mV
    - 负载调节(IO=1.0 mA 至 20 mA):-3.0 mV 至 25 mV
    - 温度稳定性:-0.2 mV/°C 至 0.2 mV/°C
    - 振荡器部分
    - 振荡频率(TJ=25°C):248 kHz 至 252 kHz
    - 频率变化与电压关系:-0.2% 至 1.0%
    - 频率变化与温度关系:-1.0% 至 0.5%
    - 误差放大器部分
    - 输入电压反馈(VO=2.5V):2.45V 至 2.58V
    - 开环电压增益(VO=2.0V 至 4.0V):65 dB 至 90 dB
    - 电流感测部分
    - 电流感测输入电压增益:2.85 V/V 至 3.25 V/V
    - 最大电流感测输入阈值:0.85 V 至 1.1 V
    - 功耗排除比(VCC=12V 至 25V):70 dB

    产品特点和优势


    - 精确的频率控制:通过内部调谐的振荡器实现。
    - 高增益误差放大器:确保准确的输出控制。
    - 电流感测功能:可以检测并限制过高的电流。
    - 低启动和运行电流:降低功耗,提升能效。
    - 封装形式多样:提供双列直插式封装(8-pin)和表面贴装封装(SOIC-8 和 SOIC-14)。

    应用案例和使用建议


    UC3842B 和 UC3843B 可以广泛应用于各种电源转换系统,例如离线电源适配器、通信设备的电源模块、LED驱动器以及电动工具的电源管理单元。在设计应用时,用户应注意正确连接振荡器频率相关的引脚(RT/CT),以确保系统的稳定运行。此外,在高功率应用中,应该考虑使用额外的散热措施,以避免因过热导致的性能下降。

    兼容性和支持


    这些控制器可与其他标准电压门控电路(如MOSFET)轻松配合使用。ON Semiconductor公司提供了详尽的技术支持和丰富的文档资源,帮助用户更好地理解和使用这些产品。对于有特殊需求的客户,还可以联系技术支持部门获取定制化服务。

    常见问题与解决方案


    - Q:如何处理启动时电流过大问题?
    - A:可以通过调整启动阈值电压来控制启动时的电流大小。具体可通过增大RT电阻的阻值来实现。
    - Q:在高温环境下如何保持稳定性?
    - A:注意选择适当的封装材料,并确保良好的散热设计,以保证器件能在高温下稳定运行。

    总结和推荐


    UC3842B/UC3843B 是一款功能强大、可靠性高的电流模式控制器,适合应用于多种电源转换系统中。它具有高精度、低启动电流和宽工作温度范围等优点。强烈推荐在电源管理项目中使用这些控制器,以实现高效的电源转换和稳定的性能表现。

UC2842BD1R2G参数

参数
功能 Step-Up,Step-Up/Step-Down
拓扑 Boost,Flyback
同步整流器 No
输出类型 Transistor Driver
最小输入电压 17V
最大输入电压 5.5V
最小输出电压 30V
最大输出电压 5.05V
输出数量 1
开关频率 Up~500KHz
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

UC2842BD1R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

UC2842BD1R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR UC2842BD1R2G UC2842BD1R2G数据手册
