FAN53526UC89X

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 2.4MHz Programmable 1 1.15V 1.15V 5.5V 2.5V 贴片安装,黏合安装 2.02mm*1.31mm*380μm
供应商型号: UNP-FAN53526UC89X
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 FAN53526UC89X

FAN53526UC89X概述


    产品简介


    FAN53526 TinyBuck®调节器是一款专为提供高效电源管理设计的数字可编程降压开关电压调节器。它能够从2.5 V到5.5 V的输入电压范围内输出连续电流高达3.0 A,特别适用于各种高性能处理器、硬盘驱动器(HDD)、移动设备(如平板电脑、笔记本电脑)及智能手机等领域。凭借其高频操作(2.4 MHz),FAN53526有助于减少外部组件的尺寸和成本,同时保持高效率。

    技术参数


    - 输出电压范围:0.600 V至1.39375 V(以6.25 mV为步长)
    - 输入电压范围:2.5 V 至 5.5 V
    - 固定频率:2.4 MHz
    - 最大输出电流:3.0 A
    - 开关频率:2.05 MHz 至 2.75 MHz
    - 启动时间:150 μs

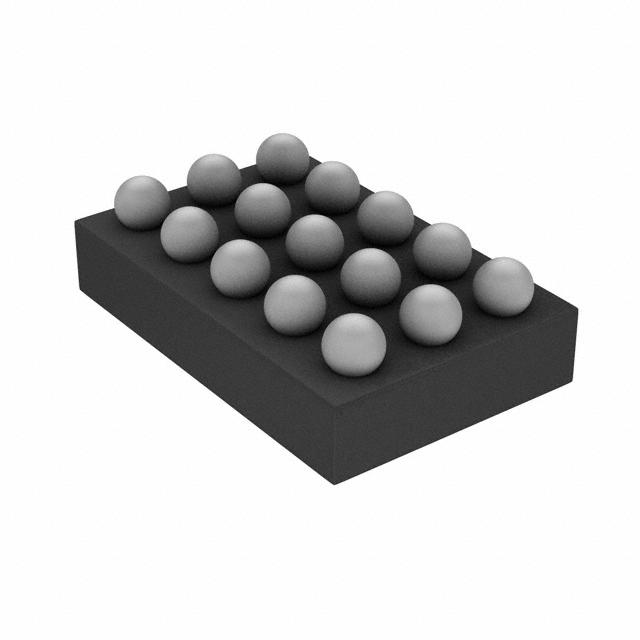

    - 封装形式:15-引脚Wafer-Level Chip Scale Package (WLCSP)
    - 保护特性:过载保护、热关断、输入欠压锁定
    - 工作温度范围:-40°C至+85°C
    - I2C通信接口:支持高达3.4 Mbps的数据传输速率

    产品特点和优势


    FAN53526的关键优势在于其高度集成的设计、出色的负载瞬态响应能力以及宽泛的输入电压范围。采用2.4 MHz的固定频率设计使得系统更加稳定且易于配置;其内置的I2C通信接口不仅简化了系统的开发流程,还允许动态调整输出电压和其他关键参数,提高了系统的灵活性。此外,单脉冲PFM模式确保在轻载条件下也能维持高效率。

    应用案例和使用建议


    应用案例
    - 图形处理器和DSP处理器:例如ARM、Tegra、OMAP等处理器供电系统。
    - 移动设备:如平板电脑、智能手机和平板电脑,这些设备对小型化、高效能的电源管理有着严格的要求。
    - 存储设备:硬盘驱动器等需要稳定电源供应的设备。
    使用建议
    为了达到最佳性能,建议在设计时严格按照推荐的外部元件选型进行布线,并根据具体的应用场景合理设定软启动时间和输出电压等参数。同时,考虑到PFM模式下低功耗的特点,在轻载情况下可以优先考虑启用PFM模式以降低整体功耗。

    兼容性和支持


    FAN53526与多种处理器和系统兼容,能够轻松集成到现有的电子设计中。安森美半导体有限公司提供了详尽的技术文档和设计指南,以帮助工程师实现快速有效的应用开发。用户还可以通过官方技术支持渠道获取进一步的帮助和支持。

    常见问题与解决方案


    - 问题一:输出电压不稳定
    解决方案:检查外部电感和电容是否按照推荐值选用,确认I2C通信信号正常。

    - 问题二:系统启动时间过长
    解决方案:适当减小软启动时间设置,但需注意不要过度影响系统稳定性。
    - 问题三:过热现象
    解决方案:增加散热措施,如增加散热片或者改善PCB布局以提高热传导效率。

    总结和推荐


    综上所述,FAN53526是一款功能强大且易于使用的数字可编程降压调节器。它不仅具备优异的性能表现,还在轻载效率方面表现出色。针对多种应用场合,尤其是对小型化和高效能有要求的场景,FAN53526无疑是一个理想的选择。我们强烈推荐在需要高效率电源管理和灵活控制的应用中使用这款产品。

FAN53526UC89X参数

参数
输出类型 Programmable
最小输入电压 2.5V
最小输出电压 1.15V
开关频率 2.4MHz
功能 Step-Down
拓扑 Buck
输出数量 1
最大输出电压 1.15V
同步整流器 Yes
最大输入电压 5.5V
长*宽*高 2.02mm*1.31mm*380μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FAN53526UC89X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN53526UC89X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR FAN53526UC89X FAN53526UC89X数据手册

FAN53526UC89X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1774 ¥ 1.4994
90+ $ 0.162 ¥ 1.3689
库存: 90
起订量: 67 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.49
直接购买
加入购物车
