FAN21SV06EMPX

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 200KHz~600KHz Adjustable 1 19.2V 800mV 24V 3V MLP-25 贴片安装,黏合安装 6mm(长度)*5mm(宽度)
供应商型号: FL-FAN21SV06EMPX
供应商: 海外现货
标准整包数: 1

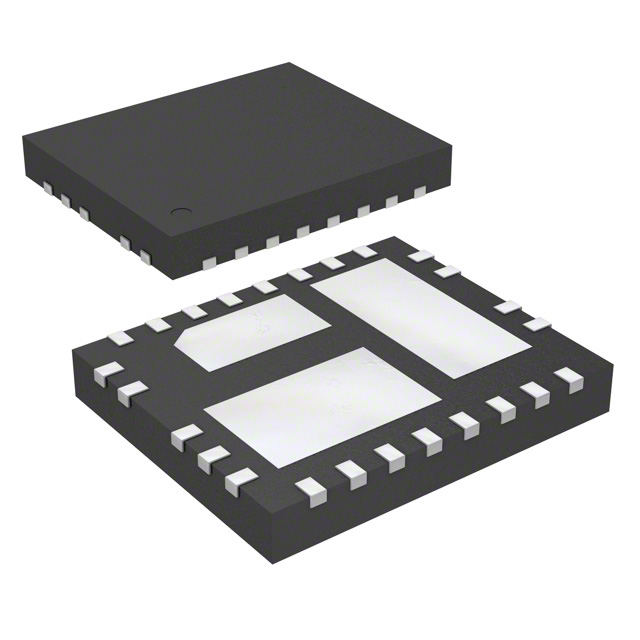

ON SEMICONDUCTOR DC-DC稳压器 FAN21SV06EMPX

FAN21SV06EMPX概述


    产品简介


    TinyBuck™ FAN21SV06 是一款高效、小尺寸的6安培同步降压调节器,适用于单输入电源。这款电子元器件广泛应用于服务器、电信系统、显卡及显示器、高端计算系统等领域。它提供了一种紧凑且高效率的解决方案,特别适合需要严格控制输出电压的应用场合。

    技术参数


    - 输入电压范围:3.0 V 至 24 V
    - 输出电压范围:0.8 V 至 80% VIN
    - 最大输出电流:6 A
    - 效率:超过94%
    - 开关频率:200 kHz 至 600 kHz(可编程)
    - 封装形式:5 x 6 mm, 25-pin, 3-pad MLP
    - 温度范围:
    - 工作温度:-10°C 至 85°C(FAN21SV06MPX)
    - 工作温度:-40°C 至 85°C(FAN21SV06EMPX)

    产品特点和优势


    FAN21SV06 具有以下几个独特的优势:
    - 集成的肖特基二极管:提高低侧MOSFET的效率。
    - 完全同步操作:通过集成肖特基二极管重新充电。
    - 外部补偿和可编程电流限制:提供了设计灵活性。
    - 内置5V稳压器:实现单电源操作。
    - 多种保护功能:包括过电压、欠电压和热关机保护。
    - 高功率密度:结合先进的BiCMOS工艺和低RDS(ON)内部MOSFET,使得可以在小型封装内处理高功率。

    应用案例和使用建议


    典型应用案例 包括服务器、电信设备、图形卡、显示设备、高端计算系统等。这些应用场景通常对电源转换的效率和稳定性要求较高。
    使用建议:
    - 在配置多个FAN21SV06器件时,可以利用其主/从同步功能来优化整个系统的时钟信号。
    - 使用外部补偿网络时,需要根据具体应用场景调整参数,以达到最佳效果。
    - 注意散热设计,特别是高负载条件下,避免温度过高导致性能下降。

    兼容性和支持


    FAN21SV06 可与其他电子元器件或设备无缝兼容,例如电源管理和控制系统。ON Semiconductor提供了详细的技术文档和客户支持,帮助用户在设计和应用过程中遇到问题时获得及时的帮助。

    常见问题与解决方案


    - 问题1:设备无法启动或效率低下。
    - 解决方法:检查输入电压是否符合要求,同时确保反馈电阻分压器正确连接到输出电压。
    - 问题2:设备在高负载下温度过高。
    - 解决方法:增加散热措施,如安装散热片或风扇。
    - 问题3:设备出现过电压或欠电压保护。
    - 解决方法:检查输入电源的稳定性和波动情况,确保其在规定范围内。

    总结和推荐


    总体来看,TinyBuck™ FAN21SV06 是一款非常适合高电流需求且需要高效率电源转换的应用场景的理想选择。其高效率、紧凑封装和丰富的保护功能使其在市场上具有较强的竞争力。因此,强烈推荐在服务器、显卡及显示器、电信系统和高端计算系统等应用中使用此产品。

FAN21SV06EMPX参数

参数
最小输入电压 3V
最大输出电压 19.2V
输出数量 1
功能 Step-Down
最小输出电压 800mV
输出类型 Adjustable
同步整流器 Yes
拓扑 Buck
最大输入电压 24V
开关频率 200KHz~600KHz
长*宽*高 6mm(长度)*5mm(宽度)
通用封装 MLP-25
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 卷带包装

FAN21SV06EMPX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN21SV06EMPX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR FAN21SV06EMPX FAN21SV06EMPX数据手册

FAN21SV06EMPX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9499 ¥ 16.516
库存: 6722
起订量: 306 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.51
