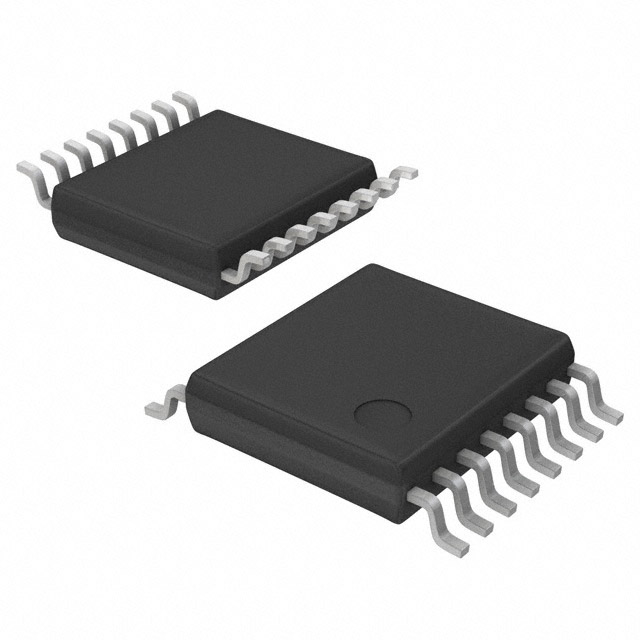

LV5749NV-TLM-E

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 125KHz Transistor Driver 1 42V 8.5V SSOP-16 贴片安装,黏合安装 5.2mm*4.4mm*1.3mm
供应商型号: FL-LV5749NV-TLM-E
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 LV5749NV-TLM-E

LV5749NV-TLM-E概述

    LV5749NV 1-Channel Step-Down Switching Regulator 技术手册

    1. 产品简介


    LV5749NV 是一款由 ON Semiconductor 生产的单通道降压开关调节器控制器。它适用于各种需要高效电源转换的应用,如通信设备、工业自动化系统及消费电子设备。这款器件提供了负载无关软启动电路、ON/OFF 功能、脉冲式过流保护(OCP)电路、同步整流和电流模式控制等功能,确保其在不同环境下的稳定性和可靠性。

    2. 技术参数


    以下是LV5749NV的主要技术参数:
    | 参数名称 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 供电电压范围 | VIN 8.5 42 | V |
    | 参考电压块内部参考电压 | Vref | 包括 E/A 偏置 | 0.654 | 0.67 | 0.686 | V |
    | 振荡频率 | FOSC | RT = 220kΩ | 110 | 125 | 140 | kHz |
    | 电压比较器输入偏移电压 | VLIM OFS -5 +5 | mV |
    | 过电流检测比较器共模输入范围 | VIN-0.45 | VIN | V |
    | 最大导通占空比 | DMAX 80 | 85 | 90 | % |
    其他关键参数还包括:
    - 电源电压 VIN:最大45V
    - 工作温度范围:-40°C 到 +85°C
    - 存储温度范围:-55°C 到 +150°C
    - 允许功耗:当安装在指定印刷电路板上时为0.74W

    3. 产品特点和优势


    LV5749NV 的主要特点和优势如下:
    - 负载无关软启动:通过设置外部电容实现软启动,有效减少启动冲击,保护下游电路。
    - 高效率同步整流:内置同步整流电路,提升整体能效。
    - 快速响应:利用电流模式控制,实现快速和准确的电压调整。
    - 精确的过流保护:使用外部 MOSFET 的导通电阻来检测电流,提供更精确的保护。
    - 多功能控制引脚:包括 EN 引脚、COMP 引脚、RT 引脚等,可以灵活配置多种功能。

    4. 应用案例和使用建议


    LV5749NV 主要应用于需要高效电源转换的场合,例如通信基站、服务器电源、工业控制系统等。根据手册中的样例电路图,可以看出其典型应用包括输出电压设定和电流限制设定。
    使用建议:
    - 在设定输出电压时,可以通过调整外部电阻 R3 和 R4 来改变输出电压。
    - 设置软启动时间时,选择合适的电容值 C5 可以实现期望的启动时间。
    - 在设定过流保护点时,通过调整外部电阻 R5 来设置电流限制值。

    5. 兼容性和支持


    LV5749NV 支持常见的电源管理接口,如 SSOP16 封装,便于集成到现有的系统中。厂商 ON Semiconductor 提供了详尽的技术文档和客户支持服务,有助于用户在实际应用中更好地理解和使用该产品。

    6. 常见问题与解决方案


    问题1:软启动期间,输出电压不能达到预期值。
    解决方案:检查软启动电容 C5 是否符合设计要求,或调整电容值。
    问题2:系统过载时,输出电流不稳定。
    解决方案:确认电流检测电路和外部 MOSFET 的配置正确无误,尤其是检查 R5 的设定是否合适。

    7. 总结和推荐


    LV5749NV 是一款功能强大且灵活的单通道降压开关调节器控制器,适合于广泛的应用场景。其独特的功能和高效的性能使其在市场上具备很强的竞争力。强烈推荐在需要高精度和可靠性的电源管理应用中使用该器件。

LV5749NV-TLM-E参数

参数
最大输入电压 42V
功能 Step-Down
最大输出电压 -
同步整流器 Yes
输出类型 Transistor Driver
输出数量 1
最小输入电压 8.5V
开关频率 125KHz
最小输出电压 -
拓扑 Buck
长*宽*高 5.2mm*4.4mm*1.3mm
通用封装 SSOP-16
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

LV5749NV-TLM-E厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

LV5749NV-TLM-E数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR LV5749NV-TLM-E LV5749NV-TLM-E数据手册

LV5749NV-TLM-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
