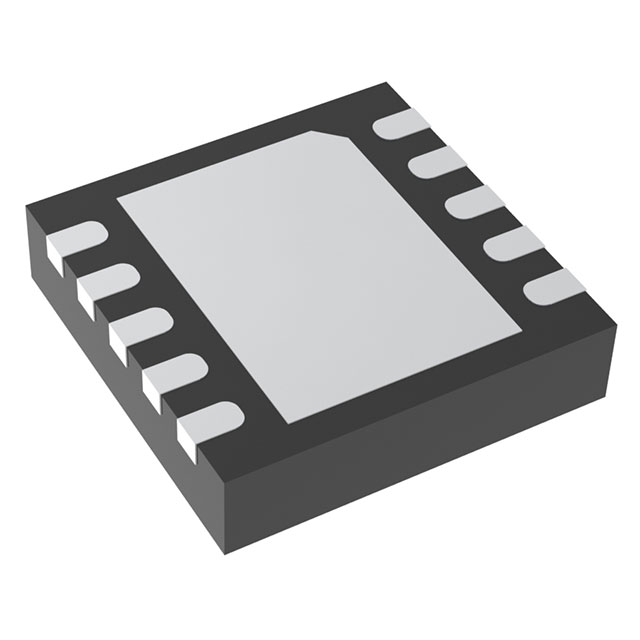

NCP1593BMNTWG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 降压转换芯片, 最大输出5 V 3A, 最大输入5.5 V, 可调输出
供应商型号: NCP1593BMNTWG
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 NCP1593BMNTWG

NCP1593BMNTWG概述


    产品简介


    NCP1593/NCP1593B同步降压调节器是一款固定频率为1 MHz、高输出电流的同步脉冲宽度调制(PWM)转换器。该器件集成了低电阻的高侧P沟道MOSFET和低侧N沟道MOSFET。NCP1593采用内部补偿的电流模式控制,以提供良好的瞬态响应、易实现和优秀的环路稳定性。它可以将输入电压范围从4.0 V到5.5 V降低到最低0.6 V,并能够提供高达3 A的负载电流。

    技术参数


    - 输入电压范围:4.0 V至5.5 V
    - 内部MOSFET:90 mΩ高侧P沟道MOSFET 和 60 mΩ低侧N沟道MOSFET
    - 固定开关频率:1 MHz
    - 周期性电流限制:具有逐周期电流限制功能
    - 短路保护:采用间歇模式短路保护
    - 过温保护:具有过温保护功能
    - 软启动:内部软启动
    - 输出电压调整:可调节输出电压低至0.6 V
    - 电池寿命延长:100%占空比操作以延长电池寿命
    - 电源输入:VCCP (9, 10)
    - 工作温度范围:环境温度范围 -40°C 到 +85°C;结点温度范围 -40°C 到 +125°C
    - 热阻:结到空气热阻 68 °C/W

    产品特点和优势


    特点:
    - 内部集成高侧和低侧MOSFET
    - 高效且稳定的电流模式控制
    - 内部软启动功能,减少启动时的浪涌电流
    - 逐周期电流限制及短路保护功能
    优势:
    - 可实现宽输入电压范围,适合多种应用
    - 高效率和快速瞬态响应,适合于高性能应用
    - 集成度高,易于设计和应用

    应用案例和使用建议


    应用案例:
    - 数字电视顶盒
    - DVD驱动器和硬盘
    - LCD显示器和电视机
    - 电缆调制解调器
    - USB调制解调器
    - 电信/网络/数据通信设备
    使用建议:
    - 在应用电路中,根据输出电压需求选择合适的电阻分压器进行设置。
    - 注意输入电容和输出电容的选择,以确保系统的稳定性和可靠性。
    - 确保良好的散热措施,特别是当系统处于高负载条件时。

    兼容性和支持


    - NCP1593A和NCP1593B均为无铅封装,符合环保标准。
    - 支持广泛的输入电压范围,适用于不同类型的设备。
    - 设计支持良好的技术支持文档和应用指南,便于工程师进行设计和调试。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方案:检查电阻分压器的配置,确保输出电压设定正确。

    2. 问题:系统无法正常启动
    - 解决方案:检查电源连接和软启动电路,确认软启动时间设置合理。
    3. 问题:电流保护功能频繁触发
    - 解决方案:检查负载条件和输入电压,确保负载电流不超过额定值。

    总结和推荐


    NCP1593A/NCP1593B同步降压调节器凭借其高集成度、高效的电流模式控制和全面的保护机制,在众多应用中表现出色。其适用于各种消费电子产品和工业设备,提供了良好的性能和可靠性。因此,强烈推荐该产品用于需要高效率和稳定性的场合。

NCP1593BMNTWG参数

参数
最大输入电压 5.5V
开关频率 1MHz
拓扑 Buck
最小输出电压 600mV
同步整流器 Yes
功能 Step-Down
输出数量 1
最小输入电压 4V
最大输出电压 5.23V
输出类型 Adjustable
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
