LM2575T-5G

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 降压转换芯片, 最大输出5.25 V 1A, 最大输入40 V, 固定输出
供应商型号: AV-S-ONSLM2575T5G
供应商: Avnet
标准整包数: 50

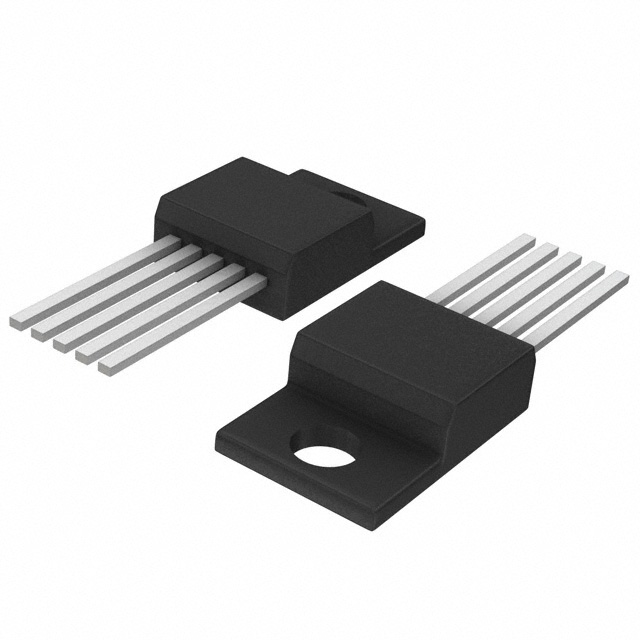

ON SEMICONDUCTOR DC-DC稳压器 LM2575T-5G

LM2575T-5G概述

    LM2575/NCV2575 可调输出电压开关降压调节器

    产品简介


    LM2575系列是一系列集成的单片集成电路(IC),专为设计简单的降压开关调节器(降压转换器)而设计。这些IC能够在各种输入电压下为负载提供稳定的输出电压,并具有出色的线性和负载调节性能。LM2575系列不仅提供固定的输出电压版本(3.3V、5.0V、12V、15V),还提供可调输出电压版本。所有型号均可驱动高达1.0A的负载电流。
    该产品适用于多种应用场景,如简单高效的降压调节器、线性调节器的高效预调节器、卡上的开关调节器、正到负转换器(升-降压)、负升压转换器以及电池充电器的电源供应。

    技术参数


    以下是LM2575/NCV2575的主要技术规格:
    - 输出电压:固定输出电压为3.3V、5.0V、12V、15V;可调输出电压范围为1.23V至37V。
    - 最大负载电流:1.0A。
    - 输入电压范围:4.75V至40V。
    - 频率:内部振荡器固定频率为52kHz。
    - 启动电压:低功耗待机模式,典型待机电流为80μA。
    - 效率:最高可达88%。
    - 封装:TO-220、TV、TS、D2PAK等多种封装。
    - 热关断和电流限制保护:具备内部热关断和电流限制保护功能。
    - ESD评级:最小人体模型ESD评级为2.0kV。
    - 引脚定义:VIN(输入电压)、OUTPUT(输出)、GND(接地)、FEEDBACK(反馈)、ON/OFF(启停控制)。

    产品特点和优势


    - 高效率:相比常见的三端线性稳压器,LM2575在高输入电压时效率显著提升。
    - 简化设计:仅需四个外部组件即可实现完整的电路。
    - 多功能输出:提供固定输出电压和可调输出电压版本。
    - 保护机制完善:具备过流保护、热关断和欠压锁定等功能。
    - 环保设计:无铅化制造工艺。
    - 应用广泛:适用于车载、工业和其他对环境条件有特殊要求的应用。

    应用案例和使用建议


    LM2575/NCV2575在多个领域都有广泛应用。例如,在电动车充电器中,可以作为主电源调节器,提供稳定可靠的输出电压。在消费电子产品中,可以作为电源适配器,满足不同输入电压下的输出需求。
    使用建议:
    1. 在设计时注意保持敏感电路(如反馈电路)的短布线,以减少干扰。
    2. 确保选择合适的输入电容和输出电容,以保证电路的稳定运行。
    3. 在应用环境中考虑散热设计,确保在高负载条件下能够正常工作。

    兼容性和支持


    LM2575/NCV2575设计时采用了标准化的电感器,易于与市面上常见的电感器兼容。厂商提供详细的设计指导和文档,便于用户进行开发和调试。

    常见问题与解决方案


    1. 问题:如何设置可调输出电压?
    - 解决方法:通过调整外部电阻R1和R2的比例来设置输出电压。参考数据表中的公式:\( V{\text{out}} = V{\text{ref}} \left(1 + \frac{R2}{R1}\right) \),其中\( V{\text{ref}} = 1.23 \)V。
    2. 问题:如何进入待机模式?
    - 解决方法:将ON/OFF引脚电压降至低于1.4V或接地即可进入待机模式。
    3. 问题:如何处理电路过载问题?
    - 解决方法:IC内置的电流限制保护机制会在过载情况下自动断开输出,保护电路不受损害。

    总结和推荐


    LM2575/NCV2575是一款高性能、易用性强的降压开关调节器,适用于广泛的工业和消费类电子产品。它凭借其高效率、易于设计和全面的保护机制,在市场上具有很高的竞争力。如果你正在寻找一款适合简单高效电源设计的IC,LM2575/NCV2575无疑是一个值得推荐的选择。

LM2575T-5G参数

参数
最小输出电压 5V
拓扑 Buck
最大输入电压 40V
开关频率 52KHz
输出类型 Fixed
输出数量 1
最大输出电压 5V
功能 Step-Down
最小输入电压 4.75V
同步整流器 No
10.54mm(Max)
4.57mm(Max)
9.27mm(Max)
通用封装 TO-220-5
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

LM2575T-5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

LM2575T-5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR LM2575T-5G LM2575T-5G数据手册

LM2575T-5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
