FSL538HFLYGEVB

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi评估测试板, 电源管理开发套件
供应商型号: FSL538HFLYGEVB-ND
供应商: Digi-Key
标准整包数: 1

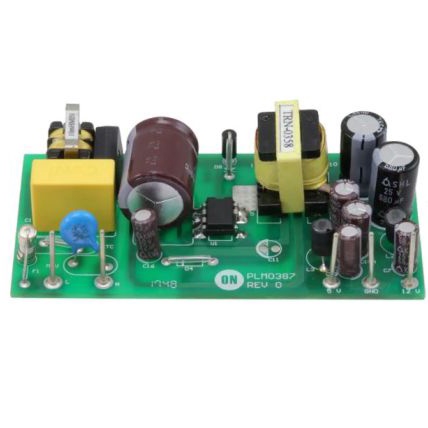

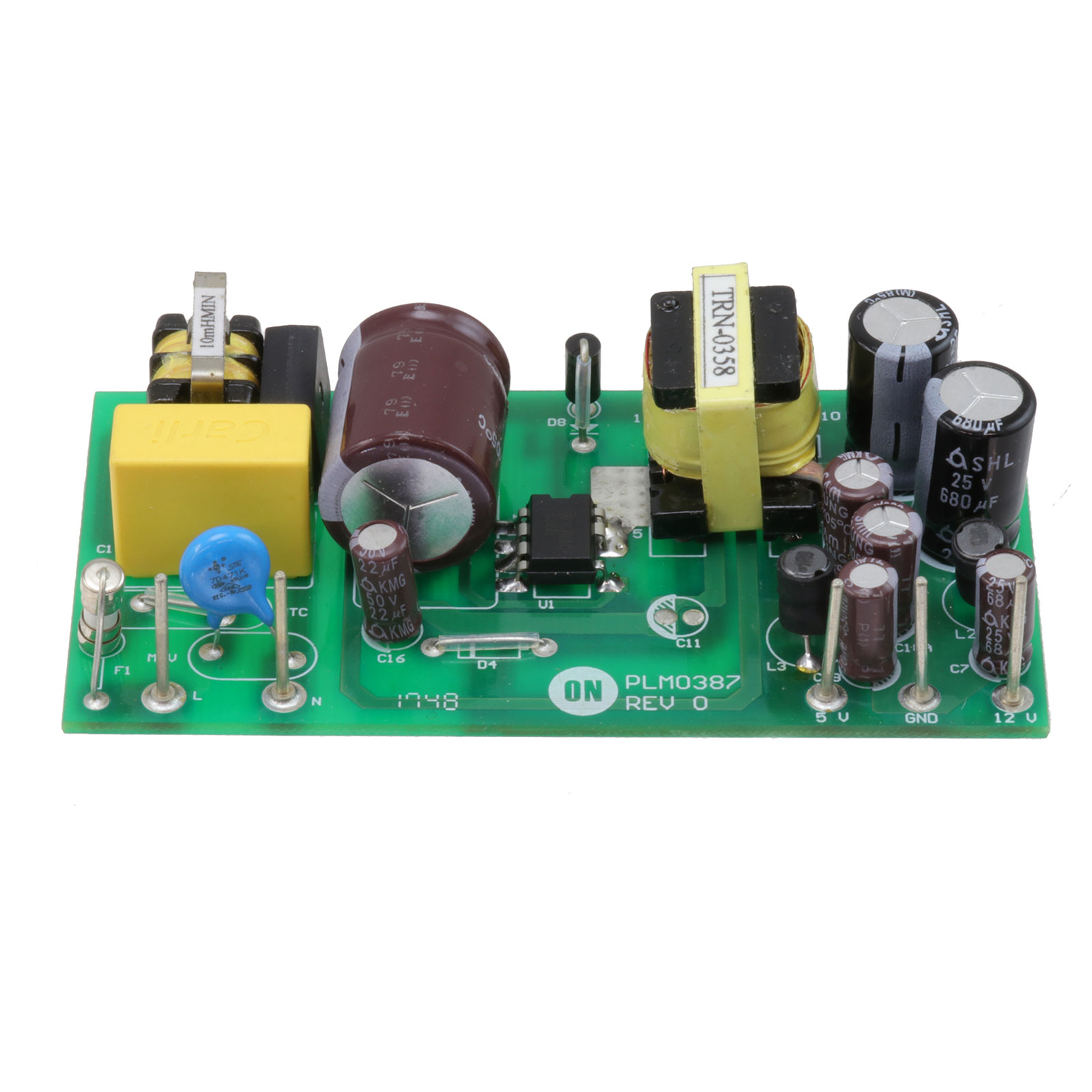

ON SEMICONDUCTOR DC-DC稳压器 FSL538HFLYGEVB

FSL538HFLYGEVB概述


    产品简介


    FSL538HPG是一款非隔离式双输出反激变换器,专为白色家电和工业设备的辅助电源供应设计。其主要功能包括高效率、低无负载功耗(小于50毫瓦)以及内置多种保护机制。这款电子元器件特别适用于冰箱、电表等设备的应用场景。

    技术参数


    - 输入电压范围:85–265 Vac
    - 输出功率:14.5 W
    - 拓扑结构:非隔离式飞秒反激电路
    - 板尺寸:88 × 45 × 22 mm,体积密度为2.73 W/inch³
    - 输出规格:12 V/1 A 和 5 V/0.5 A
    - 启动时间:小于200 ms
    - 效率:在满载条件下高于85%
    - 工作温度范围:0–50°C
    - 冷却方式:自然对流散热
    - 空载功耗:在230 Vac条件下小于50 mW

    产品特点和优势


    - 集成坚固的800 V超级结MOSFET:内置感应技术,节省外部MOSFET和感应电阻,提高功率密度和可靠性。
    - 内部高压电流源:用于启动。
    - 峰值电流模式控制:带有斜率补偿。
    - 线性补偿:最大过功率限制。
    - 先进的软启动:降低电气应力。
    - 逐周期电流限制:保护功能。
    - 线路欠压锁定和过压保护:包括瞬态欠压和瞬态过压保护。
    - 可调的突发模式操作:优化轻负载时的噪声和效率。
    - 频率跳动:改进电磁干扰。
    - 多重保护措施:自动重启模式、快速恢复等。

    应用案例和使用建议


    该器件适用于白色家电和工业设备的辅助电源供应,例如冰箱、电表等。在实际应用中,该器件可以提供稳定可靠的输出,并且具备优秀的轻负载处理能力。对于应用设计者而言,应当注意选择合适的阻抗分压器和Zener二极管来调整线路检测和突发模式,以达到最佳效果。

    兼容性和支持


    FSL538HPG具备广泛的兼容性,能够无缝集成到各种白色家电和工业设备中。厂商提供了详尽的技术文档和在线支持,以帮助用户更好地理解和应用该器件。

    常见问题与解决方案


    - 问题:无负载时启动困难
    - 解决方案:检查输入电压是否稳定,确保输入电压在85-265 Vac范围内。

    - 问题:轻负载时效率低
    - 解决方案:通过调整Zener二极管和阻抗分压器,优化突发模式操作。

    - 问题:发生过载保护
    - 解决方案:检查输出端是否存在短路现象,确保正确连接负载。

    总结和推荐


    综上所述,FSL538HPG凭借其高性能、可靠性和多功能保护特性,是一款非常适合于白色家电和工业设备的辅助电源供应解决方案。强烈推荐此产品给相关领域的工程师和技术爱好者。

FSL538HFLYGEVB参数

参数
最小输入电压 -
拓扑 -
输出类型 -
最小输出电压 -
功能 -
最大输出电压 -
同步整流器 -
最大输入电压 -
开关频率 -
输出数量 -
零件状态 在售
包装方式 散装

FSL538HFLYGEVB厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSL538HFLYGEVB数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR FSL538HFLYGEVB FSL538HFLYGEVB数据手册

FSL538HFLYGEVB封装设计

查看详情并下载
Symbol
Footprint
3D Model
