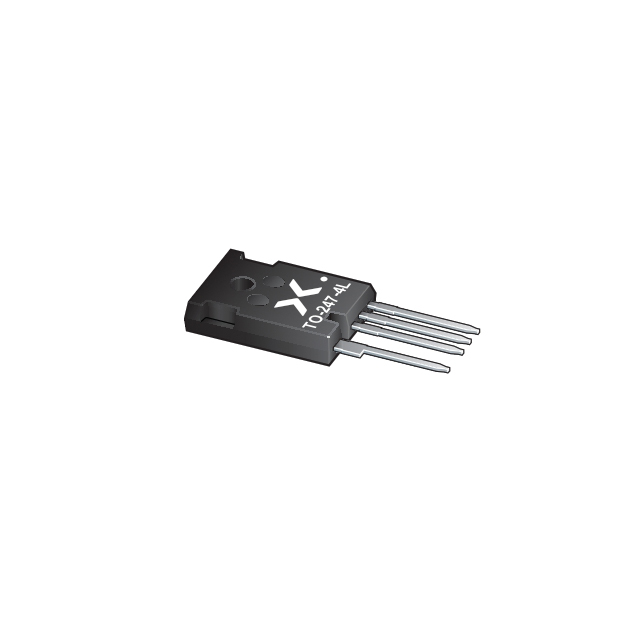

NSF040120L4A0Q

产品分类: 碳化硅场效应管
厂牌: NEXPERIA
产品描述: 95nC@ 15 V 306W(Tj) 2.6nF@800V 60mΩ@ 40A,15V 1.2KV 2.9V@4mA 1个N沟道 TO-247 通孔安装
供应商型号: 4410204
供应商: 海外现货
标准整包数: 1
NEXPERIA 碳化硅场效应管 NSF040120L4A0Q

NSF040120L4A0Q概述

    Nexperia NSF040120L4A0 N-Channel SiC MOSFET 技术手册

    1. 产品简介


    Nexperia 的 NSF040120L4A0 是一款基于碳化硅(SiC)技术的1200V功率 MOSFET,封装形式为行业标准的四引脚 TO-247 塑料封装。这款产品主要用于通过通孔技术焊接于印刷电路板上。凭借其出色的温度稳定性、极低的开关损耗和快速开关速度,它成为高功率和高电压工业应用的理想选择,如电动汽车充电基础设施、光伏逆变器和电机驱动。

    2. 技术参数


    快速参考数据
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VDS | 漏源电压 | - | - | 1200 | V |
    | VGS | 栅源电压 | -10 | - | 22 | V |
    | Tc | 漏极电流 = 25°C | - | - | 65 | A |
    | Tc = 100°C | - | - | 46 | A |
    | IDM | 峰值漏极电流 | 脉冲;受 Tj (max) 限制 | - | - | 160 | A |
    静态特性
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | RDSon | 漏源导通电阻 | VGS = 15 V; ID = 40 A; Tj = 25 °C | - | 40 | 60 | mΩ |

    3. 产品特点和优势


    - 温度稳定性出色:即使在极端温度下也能保持稳定的性能。
    - 超低开关损耗:适用于高频和高效率的应用场景。
    - 快速反向恢复:适合需要高速度恢复特性的应用。
    - 快开关速度:提高系统整体效率。
    - 独立于温度的关断损耗:确保稳定的工作性能。
    - 快速而坚固的本征体二极管:减少额外外部二极管的需求。
    - 通过附加凯尔文源极引脚实现更快的换相和改进的开关:降低栅极电荷并提高能效。

    4. 应用案例和使用建议


    应用领域
    - 电动汽车充电基础设施:用于高功率转换。
    - 光伏逆变器:实现高效能源转换。
    - 开关电源:适合高频切换操作。
    - 不间断电源 (UPS):提供可靠的电力保护。
    - 电机驱动:实现高效能驱动控制。
    使用建议
    - 在进行系统设计时,需确保散热系统能够满足该器件的散热需求。
    - 在栅极驱动设计时,需特别注意避免过高的 VGS 导致的损坏。

    5. 兼容性和支持


    - 兼容性:该产品采用标准化的四引脚 TO-247 封装,易于与其他电子组件配合使用。
    - 厂商支持:Nexperia 提供详尽的技术文档和全面的技术支持,包括测试电路图和详细的测试方法。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频率过高导致过热 | 确保适当的散热措施,增加外部散热片或采用水冷方案。 |
    | VGS 过高导致门极击穿 | 确保 VGS 不超过最大额定值。 |
    | 开关损耗过高 | 适当减小栅极电阻以提高开关速度。 |

    7. 总结和推荐


    综合评估
    Nexperia 的 NSF040120L4A0 SiC MOSFET 在高功率和高电压应用中表现出色,特别是在电动汽车充电基础设施、光伏逆变器等领域。其优异的温度稳定性、快速开关能力和低开关损耗使其成为市场上极具竞争力的产品之一。
    推荐意见
    鉴于其卓越的性能和广泛的应用领域,强烈推荐 Nexperia NSF040120L4A0 N-Channel SiC MOSFET 用于各类高功率、高电压工业应用。

NSF040120L4A0Q参数

参数
击穿电压 -
配置 -
Ciss-不同 Vds 时的输入最大电容 2.6nF@800V
栅极电荷 95nC@ 15 V
FET类型 1个N沟道
最大功率耗散 306W(Tj)
Id-连续漏极电流 -
Idss-饱和漏极电流 -
Vgs-栅源极电压 -
通道数量 -
Rds(On)-漏源导通电阻 60mΩ@ 40A,15V
最大功率 -
Vds-漏源极击穿电压 1.2KV
Vgs(th)-栅源极阈值电压 2.9V@4mA
通用封装 TO-247
安装方式 通孔安装
包装方式 管装
