UQQ-12/8-Q12PB-C

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, UQQ系列, 9 → 36 V 直流输入, 12V 直流输出, 96W
供应商型号: 811-1886-5-ND
供应商: Digi-Key
标准整包数: 1

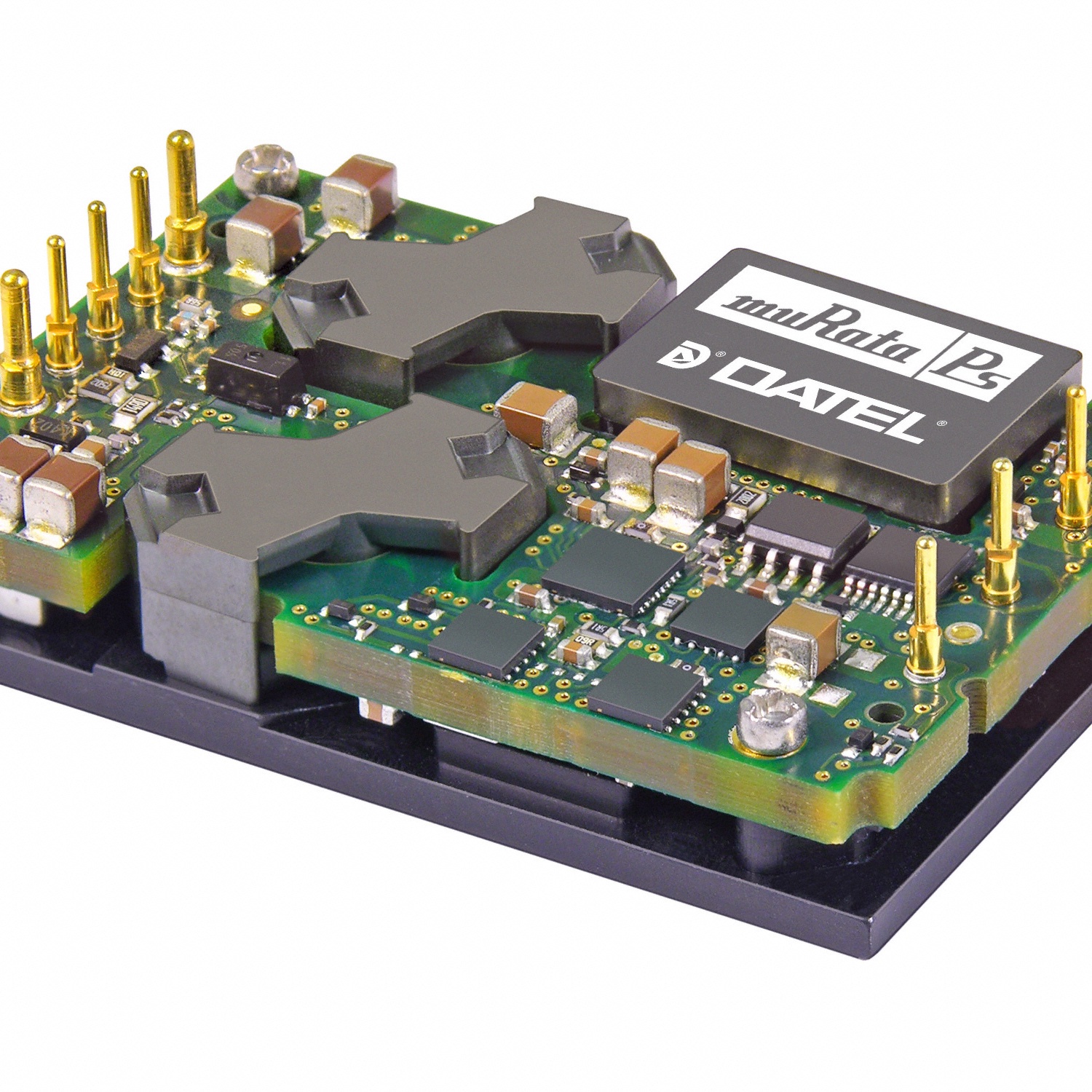

MURATA MANUFACTURING DC-DC稳压器 UQQ-12/8-Q12PB-C

UQQ-12/8-Q12PB-C概述


    产品简介


    UQQ系列宽输入范围单输出DC-DC转换器是专为需要高效能转换的应用设计的。这类转换器采用标准四分之一砖形封装和引脚配置(通孔版本),可实现低成本、低剖面(0.43英寸,即10.92毫米)的设计。UQQ系列提供多种输出电压选项(3.3V、5V、12V、15V、24V),并支持宽输入电压范围(9-36V或18-75V)。这些特性使其广泛应用于通信设备、工业自动化、医疗设备和其他需要高效能电源管理的领域。

    技术参数


    - 输入电压范围:9-36V 或 18-75V
    - 输出电流:4至25安培
    - 输出电压:3.3V、5V、12V、15V 或 24V
    - 效率:高达90%
    - 隔离电压:基本绝缘,输入到输出最高可达2250Vdc(适用于12V输入)
    - 温度系数:±0.02%/°C
    - 负载调节率:±0.125%(最大)
    - 线性调节率:±0.05%(典型值)

    产品特点和优势


    1. 低功耗和高效率:采用交错同步整流拓扑结构,实现高效率。
    2. 热性能优异:内置大铜量电路板及平面磁性组件,确保出色的热性能。
    3. 全面保护功能:具有过压、过流、短路和热关机保护。
    4. 全隔离设计:具备基本绝缘,隔离电压最高达2250Vdc。
    5. 符合环保标准:RoHS合规,无有害物质。

    应用案例和使用建议


    UQQ系列转换器广泛应用于多种应用场景,如工业自动化控制系统、通信设备、医疗设备等。在使用过程中,可以考虑以下几点:
    - 在选择具体型号时,根据输入电压范围和输出功率要求进行匹配。
    - 确保正确的远程感测连接,以获得最佳的负载调节性能。
    - 使用低ESR电容器作为输出滤波器,减少输出噪声。
    - 对于极端工作条件,如高温环境,应适当降低输出电流,避免热关机。

    兼容性和支持


    UQQ系列转换器兼容各种标准四分之一砖形插槽,方便集成到现有系统中。制造商提供详尽的技术文档和支持服务,包括产品认证(UL/EN/IEC60950-1)和全面的质量控制。对于特殊需求,用户可以联系Murata Power Solutions获取定制化解决方案。

    常见问题与解决方案


    1. 问题:启动阈值不正确
    - 解决方案:检查输入电压是否在规定范围内,必要时调整输入电压。
    2. 问题:输出电压不稳定
    - 解决方案:检查外部电容器的电容值和ESR,确保其符合技术规范要求。
    3. 问题:输出电流不足
    - 解决方案:确认输入电压和负载条件是否满足产品规范,必要时增加散热措施。

    总结和推荐


    综上所述,UQQ系列宽输入范围单输出DC-DC转换器凭借其高效能、卓越的热管理和全面的保护功能,在多个应用领域表现出色。其紧凑的外形、宽泛的工作范围和良好的兼容性使其成为高性能电源解决方案的理想选择。因此,强烈推荐使用UQQ系列产品以满足复杂电源管理需求。

UQQ-12/8-Q12PB-C参数

参数
最小输入电压 9V
最小输出电压 -
开关频率 -
输出数量 1
拓扑 BUCK
最大输入电压 36V
同步整流器 -
输出类型 Adjustable
功能 -
最大输出电压 12V
长*宽*高 56.4mm*36.8mm*12.7mm
通用封装 DIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

UQQ-12/8-Q12PB-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

UQQ-12/8-Q12PB-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING UQQ-12/8-Q12PB-C UQQ-12/8-Q12PB-C数据手册

UQQ-12/8-Q12PB-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
