OKX-T/5-W5N-C

产品分类: DC-DC稳压器
产品描述: 1 752.5mV~3.6V 752.5mV 5.5V 2.4V SIP 通孔安装 22.9mm*7.1mm*10.2mm
供应商型号: SXE-OKX-T/5-W5N-C
供应商: 海外现货
标准整包数: 1

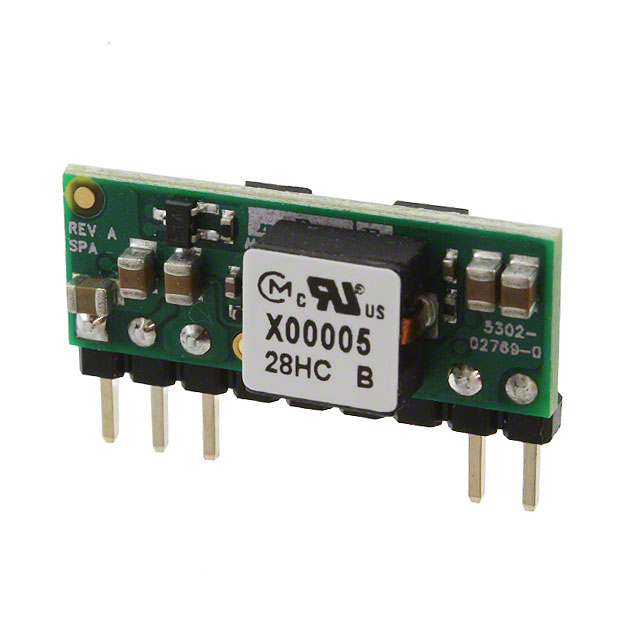

MURATA MANUFACTURING DC-DC稳压器 OKX-T/5-W5N-C

OKX-T/5-W5N-C概述


    产品简介


    OKX-T/5-W5 系列微型非隔离式嵌入式电源转换器 是专为嵌入式应用设计的微型单列直插式(SIP)非隔离式点对点负载(PoL)直流-直流转换器。该模块完全符合分布式电源开放标准联盟(DOSA)行业标准规范。主要应用包括为CPU供电、数据通信/电信系统、可编程逻辑及混合电压系统等。该系列转换器具有广泛的输入范围,可在2.4至5.5伏特直流电压下工作,并能在满载电流5安培条件下稳定运行。

    技术参数


    - 输入电压范围:2.4至5.5伏特直流
    - 输出电压范围:0.7525至3.6伏特直流
    - 最大功率输出:16.5瓦特
    - 效率:
    - 在3.3伏特输出时,典型效率达95%
    - 在5伏特输出时,最低效率可达81%
    - 最大输出电流:5安培
    - 存储温度范围:-55至125摄氏度
    - 工作温度范围:-40至85摄氏度
    - 安全认证:通过UL60950、CSA-C22.2 No.60950、IEC60950-1安全标准认证
    - 尺寸:10.2 x 22.9 x 8.85毫米(0.40 x 0.90 x 0.282英寸)
    - 重量:2.8克(0.1盎司)

    产品特点和优势


    OKX-T/5-W5 系列 提供多种优势和功能,使其在众多嵌入式应用中脱颖而出:
    - 非隔离式设计:适合空间受限的应用。
    - 高效率:在各种输出电压下的高效率,尤其是在关键的3.3伏特输出时,典型效率达到95%。
    - 出色的热降额性能:即使在高温环境下也能保持高效运行。
    - 保护机制:具备欠压锁定、过流保护、过温保护等多重保护机制,确保长期可靠运行。
    - 宽输入电压范围:支持2.4至5.5伏特的输入电压,适用范围广。
    - 远程控制功能:提供正负极逻辑控制,增强灵活性。
    - 紧凑设计:符合行业标准的SIP封装,占用空间小。

    应用案例和使用建议


    根据手册中的信息,该转换器适用于多种应用,例如CPU电源、数据通信和电信系统、可编程逻辑及混合电压系统等。具体建议如下:
    - 应用案例:在数据中心、工业控制系统和便携式设备中作为主电源转换模块使用。
    - 使用建议:
    - 建议在外置电源输入端安装快速熔断器(如6安培),以提高安全性。
    - 使用外部滤波器以减少输入和输出噪声,确保最佳性能。
    - 配置适当的外部电容器,以保证稳定的输出电压。

    兼容性和支持


    该产品支持标准的行业SIP封装,可以轻松集成到现有系统中。Murata Power Solutions提供了详尽的技术文档和支持服务,包括用户指南、电路图及维修手册。同时,他们也提供在线技术支持,帮助用户解决问题并优化系统性能。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:启动延迟过长
    - 解决方案:检查输入电压和外部电容器配置。适当调整输入电压和电容器值以缩短启动时间。
    - 问题:输出电压不稳定
    - 解决方案:确认负载条件和外部电容器配置。调整负载条件和增加外部电容器以稳定输出电压。
    - 问题:转换效率低
    - 解决方案:确保输入电压和输出电压处于最佳范围内。优化负载条件以提高转换效率。

    总结和推荐


    综上所述,OKX-T/5-W5 系列微型非隔离式嵌入式电源转换器 是一款功能强大且高效的电源解决方案,适用于广泛的应用场景。它具有紧凑的设计、宽泛的工作范围、高效率和多样的保护机制,是嵌入式应用的理想选择。强烈推荐在需要高可靠性、紧凑设计和灵活控制的电源系统中使用此产品。建议用户在部署前仔细阅读产品手册并参考官方支持资源,以确保系统的最佳性能。

OKX-T/5-W5N-C参数

参数
同步整流器 -
功能 -
最小输出电压 752.5mV
开关频率 -
拓扑 -
最小输入电压 2.4V
输出数量 1
输出类型 -
最大输入电压 5.5V
最大输出电压 752.5mV~3.6V
长*宽*高 22.9mm*7.1mm*10.2mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

OKX-T/5-W5N-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKX-T/5-W5N-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKX-T/5-W5N-C OKX-T/5-W5N-C数据手册

OKX-T/5-W5N-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 71.6002
5+ ¥ 68.7363
10+ ¥ 67.5906
20+ ¥ 57.2802
库存: 480
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 71.6
