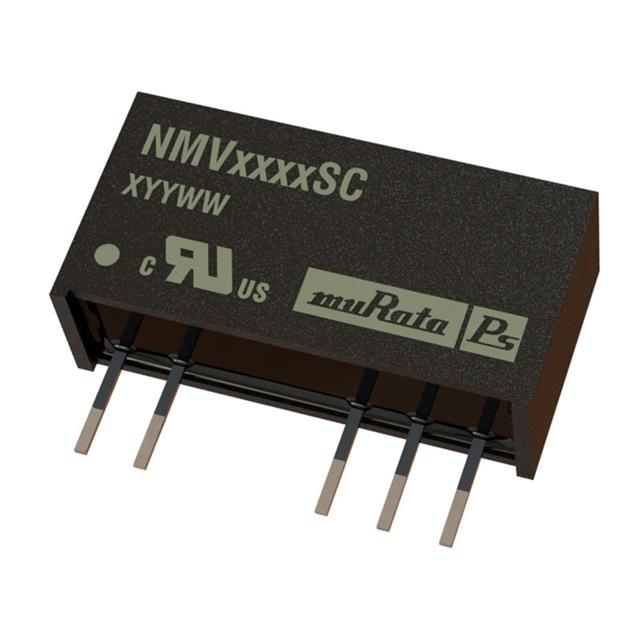

NMV1212SC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NMV系列, 10.8 → 13.2 V 直流输入, ±12V 直流输出, 1W
供应商型号: SXE-NMV1212SC
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NMV1212SC

NMV1212SC概述

    NMV 5V, 12V & 15V 系列:3kVDC 隔离 1W 单双输出 DC-DC 转换器

    1. 产品简介


    NMV系列是Murata公司推出的一系列工业级温度范围DC-DC转换器。它们适用于车载分布式电源系统,特别是在控制板上提供局部供电时具有显著优势。该系列产品特别适合需要3kVDC电隔离的应用,以减少开关噪声。NMV系列提供单输出和双输出两种型号,封装形式包括SIP和DIP,所有型号的额定功率均不超过1瓦特。

    2. 技术参数


    - 输入电压:5V、12V 和 15V
    - 输出电压:5V、9V、12V 和 15V
    - 效率:最高可达79%
    - 负载调节率:典型值为1.2%,最大值为1.2%(对于特定型号)
    - 纹波与噪声:典型值为10mVp-p,最大值为20mVp-p
    - 隔离电压测试:3000VDC,电阻为10GΩ
    - 工作温度范围:典型值为–40°C至85°C(部分型号为105°C)

    3. 产品特点和优势


    - 高效率:高达79%,确保能效最大化。
    - 宽温性能:可在-40°C至105°C范围内全功率运行,适合多种严苛环境。
    - 电隔离能力:3kVDC隔离,能够有效防止电磁干扰,保证电路的安全性。
    - 行业标准引脚布局:采用通用引脚配置,易于集成到各种应用中。
    - 可靠性:无电解或钽质电容,减少故障风险;平均无故障时间(MTTF)高达4.2百万小时。

    4. 应用案例和使用建议


    - 应用案例:在控制板上提供局部电源供应,如工业自动化控制系统、医疗设备等。
    - 使用建议:
    - 确保最小负载至少达到满载的10%,否则可能会影响输出稳定性。
    - 在启动阶段,尽量保持输出电容不超过10µF,以减少启动时间。
    - 使用低ESR陶瓷电容器和合适的电感值,可以显著降低输出纹波。

    5. 兼容性和支持


    - 兼容性:该系列转换器与MEV1、MEV3及NMK系列引脚兼容。
    - 支持:Murata提供详细的应用指南和技术支持,帮助客户顺利集成到具体项目中。

    6. 常见问题与解决方案


    - 问题:启动时间较长。
    - 解决办法:确保输入电压稳定,并将输出电容限制在10µF以内。
    - 问题:输出电压波动大。
    - 解决办法:增加输入电容,调整电感值,确保输出负载在10%以上。

    7. 总结和推荐


    总结:NMV系列DC-DC转换器以其高效率、宽温度范围、电隔离能力和长寿命著称,适合广泛的应用场景。
    推荐:强烈推荐使用该系列产品,尤其是对可靠性要求较高的场合,如工业自动化、医疗设备等领域。Murata公司的技术支持和服务体系能够确保用户在使用过程中获得最佳体验。

NMV1212SC参数

参数
开关频率 -
输出类型 -
最大输入电压 13.2V
拓扑 -
功能 -
输出数量 2
最大输出电压 12V
同步整流器 -
最小输出电压 -
最小输入电压 10.8V
长*宽*高 19.5mm*6mm*10mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NMV1212SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NMV1212SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NMV1212SC NMV1212SC数据手册

NMV1212SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 100.8709
5+ ¥ 96.836
10+ ¥ 95.2221
25+ ¥ 80.6967
库存: 592
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 100.87
