OKY-T/16-D12P-C

产品分类: DC-DC稳压器
产品描述: 1 5.5V 750mV 14V 8.3V 贴片安装,黏合安装 33mm*13.5mm*8.4mm
供应商型号:
供应商:
标准整包数: 0
MURATA MANUFACTURING DC-DC稳压器 OKY-T/16-D12P-C

OKY-T/16-D12P-C概述


    产品简介


    OKY-T/10 和 OKY-T/16 系列

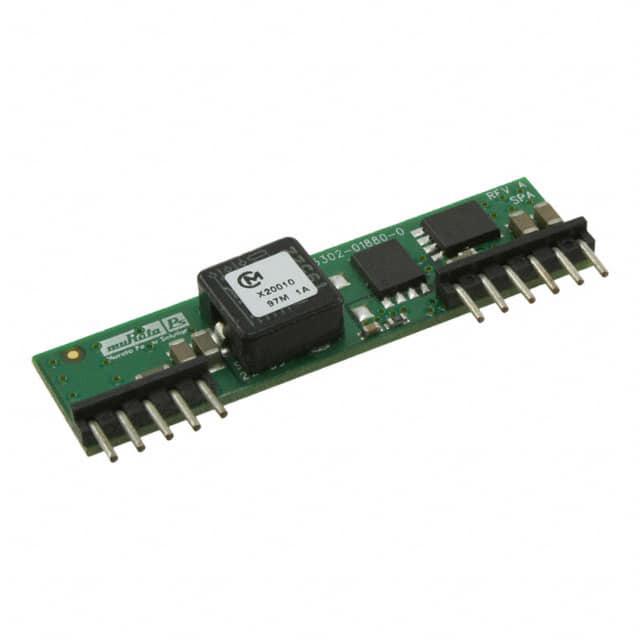

    OKY-T/10 和 OKY-T/16 系列是来自 Murata Power Solutions 的微型表面贴装非隔离型点负载(Point-of-Load, POL)DC/DC 转换器,适用于嵌入式应用。这些转换器符合分布式电源开放标准联盟(Distributed-power Open Standards Alliance, DOSA)行业标准规格,广泛应用于CPU、数据通信/电信系统、可编程逻辑和混合电压系统等领域。

    技术参数


    - 输入电压范围:8.3V 至 14V
    - 输出电流:10A 或 16A(根据型号)
    - 效率:最高可达94.5%
    - 输出电压调整范围:0.7525V 至 5.5V
    - 开关频率:300 KHz ± 25 kHz
    - 启动时间:8 毫秒(Vout 达到稳定状态)
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 重量:0.1 盎司(约2.8克)

    产品特点和优势


    1. 宽输入电压范围:从8.3V至14V,适合多种电源输入。
    2. 高效率:高达94.5%,显著提高能效。
    3. 非隔离设计:适用于小型化和低成本的应用需求。
    4. DOSA兼容封装:易于集成,简化设计流程。
    5. 保护机制:具备过压、欠压、短路、过温等多种保护措施。
    6. 可调输出电压:通过外部电阻实现精确调节。

    应用案例和使用建议


    - 数据中心和服务器:适合高功耗应用场景,如服务器和数据中心的电源供应,需要稳定的输出电压和高效率。
    - 工业自动化:适用于各种工业自动化设备,对输入电压要求较高且需要严格控制输出电压的应用场合。
    - 建议使用外部保险丝:安装时务必在外接电源输入处加装保险丝,以防止电流过载。
    - 推荐使用15A保险丝(T/10)和20A保险丝(T/16):确保电路安全稳定运行。

    兼容性和支持


    - 兼容性:与DOSA标准兼容,能够与其他标准电源模块无缝对接。
    - 厂商支持:Murata Power Solutions提供详尽的技术文档和支持服务,涵盖详细的安装指南和维护说明。

    常见问题与解决方案


    - 问题1:启动时无法达到预期电压。
    - 解决方案:检查输入电压是否低于启动阈值电压(8.00V),确保外部电容和电路连接正确无误。

    - 问题2:过温保护频繁触发。
    - 解决方案:检查散热系统是否正常工作,适当增加散热片面积或改善空气流通,确保工作温度保持在安全范围内。

    总结和推荐


    OKY-T/10 和 OKY-T/16 系列转换器以其高效、可靠的性能,特别是在宽输入电压范围和多种保护机制方面表现出色。其紧凑的尺寸和DOSA兼容设计使其成为嵌入式应用的理想选择。推荐使用该系列转换器在高可靠性要求的应用环境中,如数据中心、工业自动化和通讯设备等。务必注意合理设置输入保险丝并充分测试散热系统,以确保系统的长期稳定运行。

OKY-T/16-D12P-C参数

参数
拓扑 -
最小输入电压 8.3V
最大输入电压 14V
开关频率 -
同步整流器 -
输出数量 1
最大输出电压 5.5V
最小输出电压 750mV
输出类型 -
功能 -
长*宽*高 33mm*13.5mm*8.4mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

OKY-T/16-D12P-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKY-T/16-D12P-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKY-T/16-D12P-C OKY-T/16-D12P-C数据手册

OKY-T/16-D12P-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
