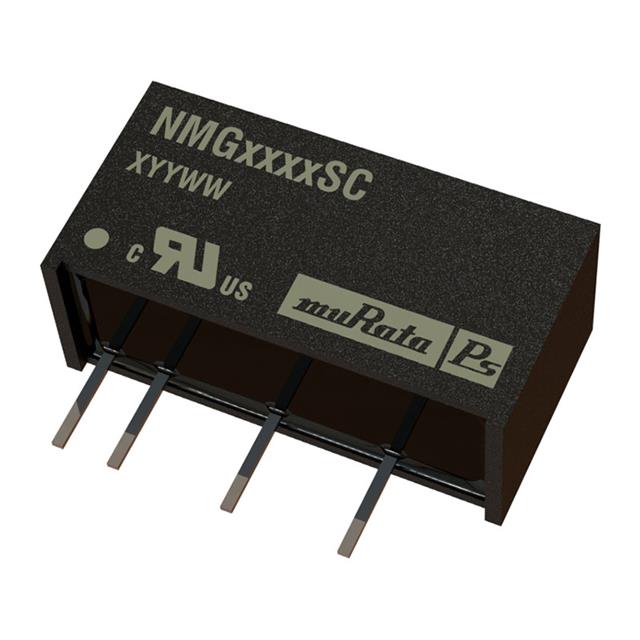

NMG0505SC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NMG系列, 4.5 → 5.5 V 直流输入, 5V 直流输出, 2W
供应商型号: SXE-NMG0505SC
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NMG0505SC

NMG0505SC概述

    NMG Series Isolated 2W Single Output DC/DC Converters

    产品简介


    NMG系列直流-直流转换器是一款高效能、隔离型单输出转换器,特别适用于电源系统的隔离与转换。该系列产品可以用于将直流电源轨转换为所需的电压,具有广泛的输入电压范围(5V、12V、15V 和 24V),并且提供5V、9V、12V 和 15V 的输出电压选择。NMG系列具备行业标准的引脚布局和内部表面贴装构造,无需外部组件即可实现稳定运行。

    技术参数


    以下是NMG系列的主要技术参数和性能指标:
    | 订单代码 | 输入电压(V) | 输出电压(V) | 输出电流(mA) | 输入电流(mA) | 负载调节(%) | 纹波与噪声(mVpp) | 效率(%) | 隔离电容(pF) | 平均无故障时间(h) |

    | NMG0505SC | 5 | 5 | 400 | 470 | 5.7 | 28 | 81 | 33 | 3956 |
    | NMG0509SC | 5 | 9 | 222 | 455 | 4.2 | 20 | 84 | 40 | 3682 |
    | NMG0512SC | 5 | 12 | 167 | 450 | 3.8 | 18 | 84 | 40 | 3299 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    这些转换器在-40°C至85°C的工作温度范围内均能保持稳定的性能,满负载时的效率高达80%以上。此外,它们通过了UL 60950认证,保证了在高电压应用中的安全性。

    产品特点和优势


    1. 宽温度范围:NMG系列能够在-40°C至85°C的极端环境下工作,并在全负载条件下提供2瓦的功率输出。
    2. 高效的隔离性能:所有型号均具备1kVDC的隔离能力,确保安全隔离。
    3. 高可靠性:内部采用SMD构造,不依赖电解质或钽电容,MTTF可达3.9百万小时。
    4. 高效率:在不同的负载条件下,效率均超过80%,部分型号甚至达到88.5%。
    5. 无外部组件要求:完全内部集成设计,便于安装和维护。

    应用案例和使用建议


    NMG系列广泛应用于工业自动化、通信设备、医疗器械及消费电子等领域。例如,在工业控制系统中,它可以用作隔离电源,确保系统在不同电压水平下的稳定运行。在通信设备中,它可以作为可靠的电源模块,为电路板上的其他部件提供稳定的电源。
    为了优化性能,建议在启动时添加适当的外部电容,并注意最小负载的要求。根据手册中的数据,启动时间随着输出电容的增加而延长,因此应限制输出电容不超过10μF。对于需要降低纹波的应用,可以通过增加合适的电感和电容来实现。

    兼容性和支持


    NMG系列与多种电子元件和设备兼容,且可通过TUBE包装运输,每管包含25个单元。Murata Power Solutions还提供了详细的安装指南和技术支持服务,以帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:启动时间过长。
    - 解决方法:适当增加输出电容,但不得超过10μF。
    - 问题2:输出电压不稳定。
    - 解决方法:检查负载电流是否低于最小负载要求,如果低于,则提高负载或调整输入电压。
    - 问题3:纹波过大。
    - 解决方法:通过增加合适的电感和电容来减小纹波。

    总结和推荐


    总体而言,NMG系列DC/DC转换器在多个方面表现优异,特别是在隔离能力和效率上具有明显优势。对于需要在恶劣环境中工作的电源需求,NMG系列是理想的选择。无论是从性价比还是技术性能考虑,都值得推荐使用。

NMG0505SC参数

参数
最小输出电压 -
输出类型 -
同步整流器 -
开关频率 -
功能 -
最小输入电压 4.5V
拓扑 -
最大输入电压 5.5V
输出数量 1
最大输出电压 5V
长*宽*高 19.6mm*7.6mm*10.2mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NMG0505SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NMG0505SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NMG0505SC NMG0505SC数据手册

NMG0505SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
