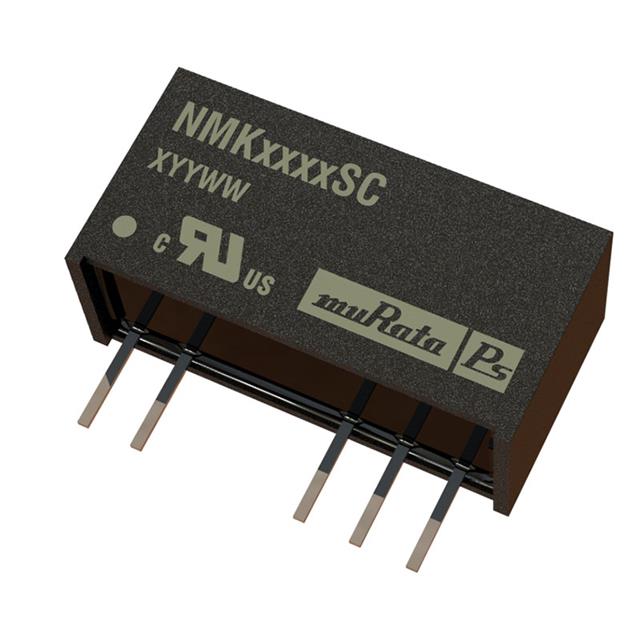

NMK2409SC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NMK系列, 21.6 → 26.4 V 直流输入, ±9V 直流输出, 2W
供应商型号: NMK2409SC
供应商: 期货订购
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NMK2409SC

NMK2409SC概述

    NMK系列 3kVDC 隔离 2W 单输出和双输出直流-直流转换器

    产品简介


    NMK系列是工业温度范围内的一款直流-直流(DC-DC)转换器,采用标准单列直插式(SIP)封装。其功能在于将输入电压转换为所需的输出电压,适用于多种应用场合。NMK系列特别设计用于各种环境条件下的电源需求,适用于广泛的工业和消费电子产品。通过无电感外壳和全封闭磁芯,这些转换器具有卓越的负载调节能力和精度,可广泛应用于通信、医疗、工业控制等领域。

    技术参数


    | 型号 | 输入电压 | 输出电压 | 输出电流 | 输入电流(额定负载) | 负载调节(典型值) | 负载调节(最大值) | 纹波与噪声(典型值) | 纹波与噪声(最大值) | 效率(最小值) | 效率(典型值) | 绝缘电容(MIL) | MTTF(小时) |

    | NMK0505SAC | 5V | 5V | 400mA | 470mA | 5.7% | 7.3% | 24mVp-p | 40mVp-p | 80% | 83% | 28pF | 3998 |
    | NMK0509SAC | 5V | 9V | 222mA | 455mA | 4.2% | 5.9% | 20mVp-p | 25mVp-p | 83% | 86% | 36pV | 3718 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    - 高隔离电压:提供3kVDC的隔离能力,确保高电压环境下使用安全可靠。
    - 宽温度范围:在-40°C到85°C的温度范围内保持高性能运作。
    - 高效能:效率可达80%以上,且无需外部散热器。
    - 紧凑设计:具有高达1.31W/cm³的功率密度。
    - 无电解电容和钽电容:提高使用寿命并降低故障率。

    应用案例和使用建议


    NMK系列广泛应用于各类需要隔离电源的场景,如电信基础设施、医疗设备和工业控制系统。例如,在医疗设备中,NMK系列可用于为关键组件提供稳定可靠的电源供应。建议在使用时确保负载达到10%以上以避免输出电压不稳定,特别是在未平衡负载情况下,可以参考应用说明进行操作。

    兼容性和支持


    NMK系列与Murata其他产品(如MEV1, MEV3 和NMV系列)引脚兼容,简化系统集成过程。此外,Murata提供详细的技术文档和支持,包括安全认证(如UL 60950)和安装指南,确保客户能够顺利应用和维护产品。

    常见问题与解决方案


    - Q: 使用过程中发现纹波较大怎么办?
    - A: 请确保按照应用指南连接适当的滤波电容和电阻,以减少纹波。可以尝试添加额外的电容,如1μF和10μF的电容器,以降低输出纹波。

    - Q: 如何选择合适的型号?
    - A: 根据输入电压和所需输出电压来选择合适的型号。例如,对于5V输入需要9V输出的系统,可以选择NMK0509SAC型号。

    总结和推荐


    综上所述,NMK系列凭借其卓越的性能和可靠性,非常适合在高要求环境中使用。它具备优秀的负载调节能力和高效的能源利用,适用于工业和医疗领域的多种应用。强烈推荐此系列产品给需要稳定电源供应的专业用户。

NMK2409SC参数

参数
最大输出电压 9V
最大输入电压 26.4V
输出数量 2
拓扑 -
输出类型 -
开关频率 -
同步整流器 -
最小输入电压 21.6V
最小输出电压 -
功能 -
长*宽*高 19.7mm*7.7mm*10.2mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NMK2409SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NMK2409SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NMK2409SC NMK2409SC数据手册

NMK2409SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
