首页  >  产品百科  >  UWE-5/15-Q48NB-C

UWE-5/15-Q48NB-C

产品分类: DC-DC稳压器
产品描述: 260KHz Fixed 1 5V 75V 18V 通孔安装 58.4mm*22.9mm*8.6mm
供应商型号: SXE-UWE-5/15-Q48NB-C
供应商: 海外现货
标准整包数: 1

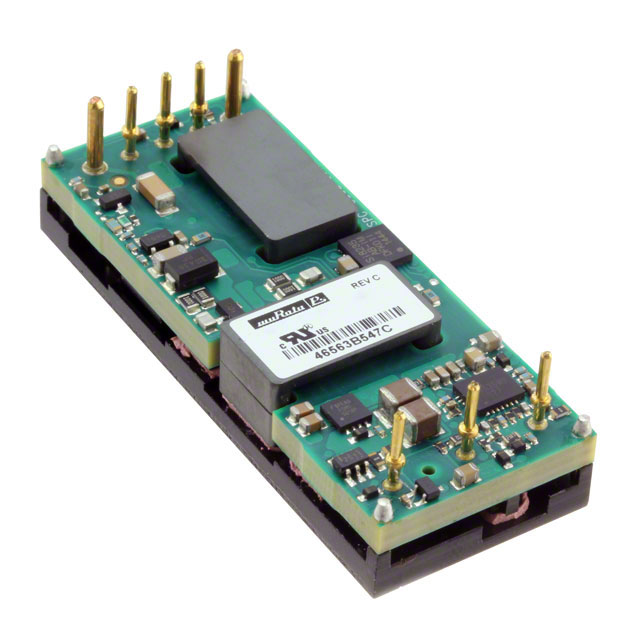

MURATA MANUFACTURING DC-DC稳压器 UWE-5/15-Q48NB-C

UWE-5/15-Q48NB-C概述

    # Murata UWE 系列宽输入范围隔离式“八分之一砖”DC-DC 转换器

    产品简介


    Murata 的 UWE 系列“八分之一砖”DC-DC 转换器是一款高电流、隔离型电源模块,专为高密度系统电路板设计。它采用行业标准的通孔封装,尺寸仅为 0.9" x 2.3" x 0.38",能够直接插入四分之一砖形布局的引脚上。该系列产品提供从 3.3V 到 24V 的固定输出电压选择,最大功率可达 75W,广泛应用于嵌入式设备、CPU 卡以及仪器子系统中。此外,它的宽输入电压范围(9-36V 或 18-75V)非常适合电池供电、通信及便携式设备应用。

    技术参数


    输入特性:
    - 输入电压范围:9-36V 或 18-75V
    - 启动阈值电压:9.5V 至 17.5V
    - 过压保护:无
    - 反向纹波电流:25mA(峰值到峰值)
    - 启动冲击电流:<0.1A² 秒
    - 短路情况下的输入电流:250mA 至 150mA
    输出特性:
    - 输出电压范围:3.3V 至 24V
    - 输出精度:±0.1% 至 ±0.2%
    - 调整范围:±10%
    - 动态负载响应时间:50μ秒
    - 启动时间:20ms 至 40ms
    - 开关频率:215kHz 至 275kHz
    - 最大电容负载:1μF陶瓷电容 + 10μF电解电容
    环境特性:
    - 工作温度范围:-40°C 至 +85°C(降额)
    - 存储温度范围:-55°C 至 +125°C
    - 相对湿度:+85°C/85% 非凝结条件下

    产品特点和优势


    UWE 系列 DC-DC 转换器具有诸多显著特点,使其在市场上脱颖而出:
    - 紧凑设计:符合行业标准的“八分之一砖”封装,便于集成。
    - 高效率:通过同步整流实现高效能和低功耗运行。
    - 强大保护机制:具备过温、过载保护功能,并且没有输出反向导通。
    - 多功能接口:支持开/关控制、调整和远程感测等功能。
    - 安全性认证:满足多项国际安全和电磁兼容性标准。

    应用案例和使用建议


    该转换器适用于多种场合,如电信基础设施、工业自动化控制系统等。为了确保最佳性能,在使用时应注意以下几点:
    - 根据具体需求选择合适的输出电压和输入电压范围。
    - 使用适当的外部滤波组件以减少输出噪声。
    - 在设计电路时充分考虑散热问题,必要时添加热基板以提高工作稳定性。

    兼容性和支持


    UWE 系列产品与其他电子元件和设备高度兼容,提供了全面的技术支持和服务保障。如果您有任何疑问或需要进一步的帮助,请联系制造商获取详细资料和技术指导。

    常见问题与解决方案


    问题一:如何防止输入电压反接?
    解答:应在输入端安装一个外部快速熔断器来防止输入电压反接。
    问题二:短路情况下如何保护设备?
    解答:当检测到短路时,转换器会自动进入脉冲模式,尝试恢复供电;一旦故障消除,转换器将立即恢复正常工作。

    总结和推荐


    综上所述,Murata 的 UWE 系列“八分之一砖”DC-DC 转换器凭借其卓越的技术性能、广泛的适用性和可靠的安全特性,成为众多高端应用的理想选择。对于追求高性能和稳定性的工程师而言,这款产品无疑是一个值得信赖的好伙伴。因此,我们强烈推荐使用这一系列的产品。

UWE-5/15-Q48NB-C参数

参数
拓扑 -
输出数量 1
功能 -
最大输出电压 5V
最小输出电压 -
输出类型 Fixed
同步整流器 -
最小输入电压 18V
开关频率 260KHz
最大输入电压 75V
长*宽*高 58.4mm*22.9mm*8.6mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

UWE-5/15-Q48NB-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

UWE-5/15-Q48NB-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING UWE-5/15-Q48NB-C UWE-5/15-Q48NB-C数据手册

UWE-5/15-Q48NB-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 785.522
5+ ¥ 754.101
10+ ¥ 741.5328
25+ ¥ 628.4176
库存: 40
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 785.52
